Soupape de retenue, filetage intérieur/intérieur, PTFE, acier inox 1.4404
Rp1/4“ – Rp21/2“, 64 - 16 bar, acier inox, 5110

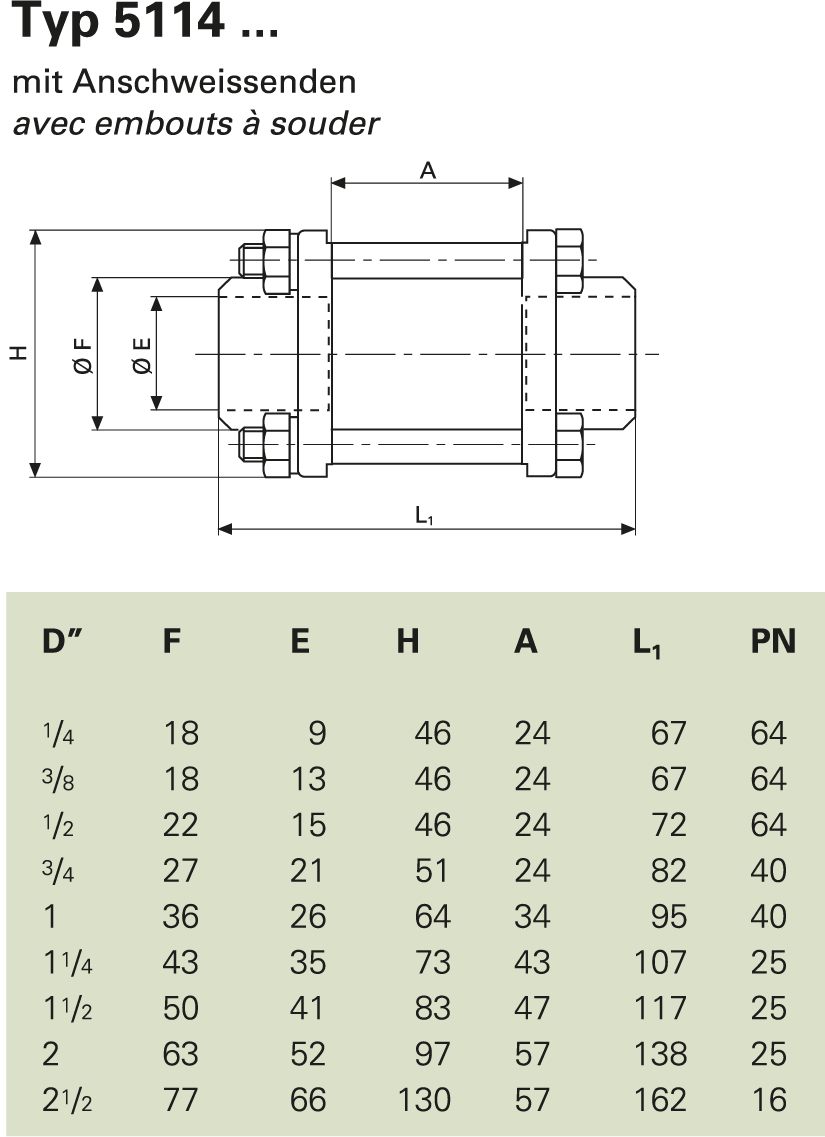

Les soupapes de retenue en acier inox pour les applications avec fluides agressifs permettent la coupure dans un sens d’écoulement. La soupape dispose de joints en PTFE conformes à la FDA et peut également être utilisée avec des fluides problématiques et jusqu’à une température de 180 °C max. La partie centrale peut être remplacée ou entretenue facilement. En l’absence de pression, la soupape revient en position fermée par la force du ressort. Des raccords filetés et à soudés sont disponibles. Certificat matériel 3.1 disponible sur demande.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.

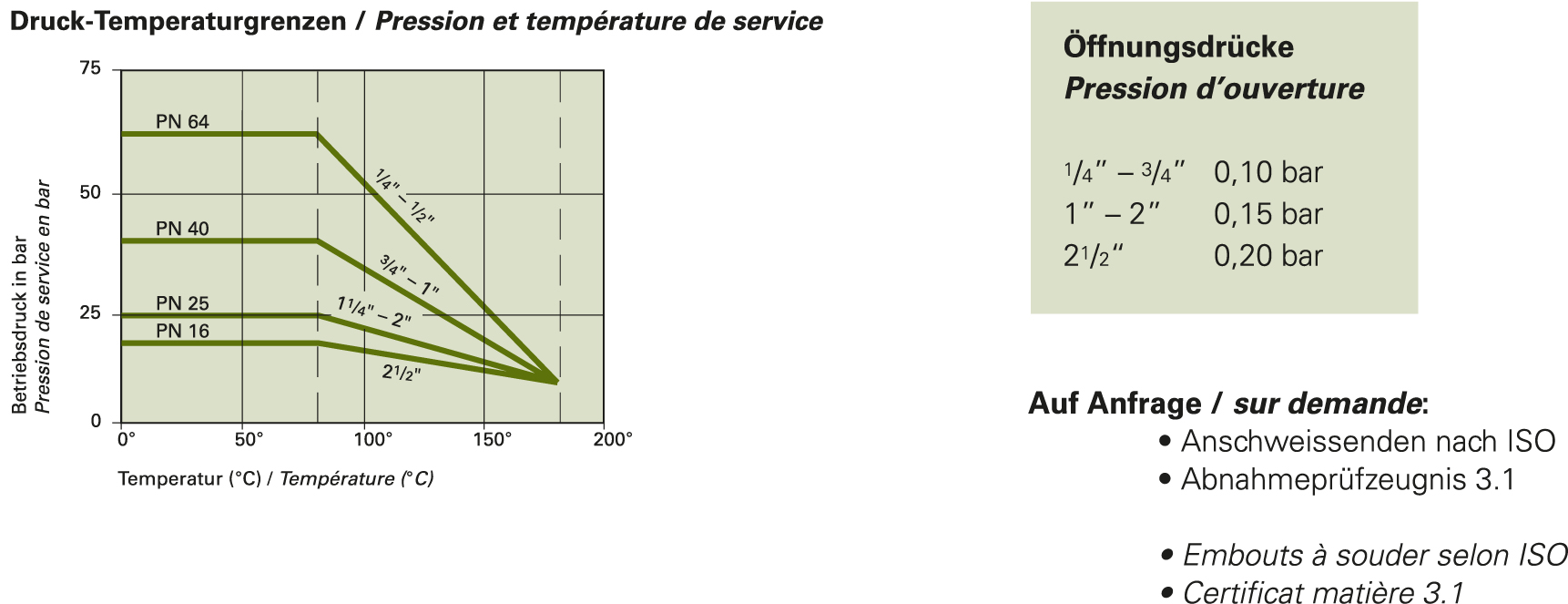

- Pression de service: voir PN, Pression et température de service
- Fluide : gaz, liquides
- Pression d’ouverture: selon tableau
- Plage de température: selon diagramme
- Corps: acier inox 1.4404
- Joint de corps: PTFE
- Plateau de soupape: acier inox 1.4404
- Joint de soupape: PTFE
- Ressort de soupape: acier inox 1.4571
- Brides de raccords: acier inox 1.4408
- Raccords: filetage selon ISO 7-1
- Documentation: 5110_5114
178.90 CHF*
Réf. produit :
5110020
Disponibilité : Immédiatement disponible
Disponibilité
Réf. produit
Filetage femelle
À partir de
1
142.50 CHF*
À partir de
2
133.95 CHF*
À partir de
5
123.98 CHF*
À partir de
10
116.85 CHF*
À partir de
1
142.50 CHF*
À partir de
2
133.95 CHF*
À partir de
5
123.98 CHF*
À partir de
10
116.85 CHF*
À partir de
1
146.10 CHF*
À partir de
2
137.33 CHF*
À partir de
5
127.11 CHF*
À partir de
10
119.80 CHF*
À partir de
1
178.90 CHF*
À partir de
2
168.17 CHF*
À partir de
5
155.64 CHF*
À partir de
10
146.70 CHF*
À partir de
1
218.50 CHF*
À partir de
2
205.39 CHF*
À partir de
5
190.10 CHF*
À partir de
10
179.17 CHF*
À partir de
1
290.10 CHF*
À partir de
2
272.69 CHF*
À partir de
5
252.39 CHF*
À partir de
10
237.88 CHF*
À partir de
1
361.60 CHF*
À partir de
2
339.90 CHF*
À partir de
5
314.59 CHF*
À partir de
10
296.51 CHF*
À partir de
1
543.30 CHF*
À partir de
2
510.70 CHF*
À partir de
5
472.67 CHF*
À partir de
10
445.51 CHF*
5110065
Rp21/2"
1
1 082.90 CHF*
À partir de
1
1 082.90 CHF*
À partir de
2
1 017.93 CHF*
À partir de
5
942.12 CHF*
À partir de
10
887.98 CHF*
| Documentation: | 5110_5114 |
|---|
