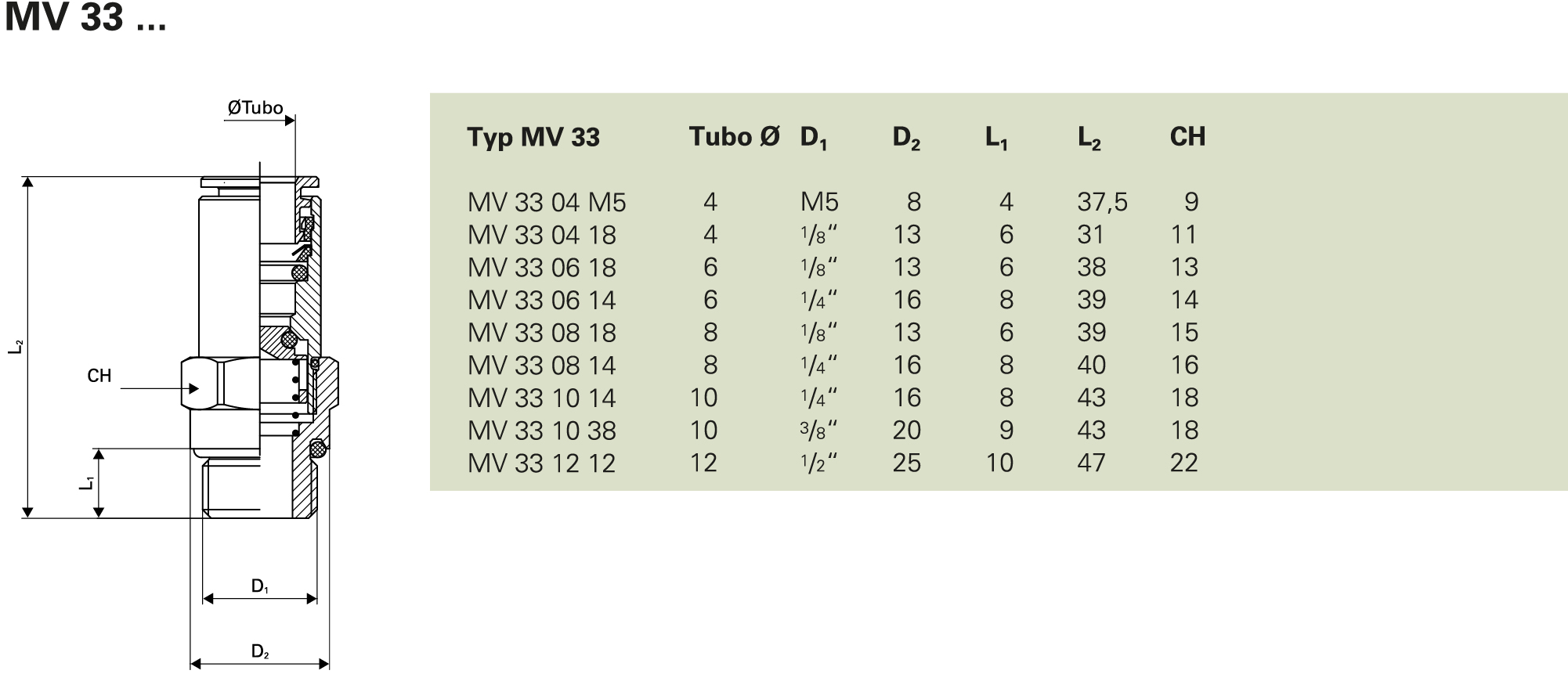

Soupape de retenue, filetage mâle/Push-In, NBR, laiton nickelé
M5“ – G1/2“, 4 – 12 mm, 2 - 10 bar, laiton nickelé, MV 33
Les soupapes de retenue en laiton nickelé permettent la coupure du sens d’écoulement du Push-In vers le raccord fileté. La soupape dispose d’une pression d’ouverture minimale de 0,2 bar et peut être utilisée, selon le matériau des joints, jusqu’à une température de 70 °C. En l’absence de pression, la soupape revient en position fermée par la force du ressort.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
- Pression de service: 2 à 10 bar
- Fluide : gaz, liquides
- Pression d’ouverture: 0,2 bar
- Plage de température: -10° à +70°C
- Corps: laiton nickelé
- Poussoir: laiton nickelé
- Pince: Acier inox 1.4310
- Piston : laiton nickelé
- Ressort de fermeture : acier inoxydable 1.4310
- Joint: NBR
- Raccord: filetage selon ISO 228-1, métrique selon ISO R-262
- Documentation: MV_33
8.65 CHF*
Réf. produit :
MV330618
Disponibilité : Immédiatement disponible
Disponibilité
Réf. produit
Filetage femelle
Tuyau
À partir de
1
8.65 CHF*
À partir de
10
7.96 CHF*
À partir de
20
7.35 CHF*
À partir de
40
6.49 CHF*
À partir de
1
8.65 CHF*
À partir de
10
7.96 CHF*
À partir de
20
7.35 CHF*
À partir de
40
6.49 CHF*
À partir de
1
8.65 CHF*
À partir de
10
7.96 CHF*
À partir de
20
7.35 CHF*
À partir de
40
6.49 CHF*
À partir de
1
9.00 CHF*
À partir de
10
8.28 CHF*
À partir de
20
7.65 CHF*
À partir de
40
6.75 CHF*
À partir de
1
8.90 CHF*
À partir de
10
8.19 CHF*
À partir de
20
7.57 CHF*
À partir de
40
6.68 CHF*
À partir de
1
9.35 CHF*
À partir de
10
8.60 CHF*
À partir de
20
7.95 CHF*
À partir de
40
7.01 CHF*
À partir de
1
11.40 CHF*
À partir de
10
10.49 CHF*
À partir de
20
9.69 CHF*
À partir de
40
8.55 CHF*
À partir de
1
12.10 CHF*
À partir de
10
11.13 CHF*
À partir de
20
10.29 CHF*
À partir de
40
9.08 CHF*
À partir de
1
14.95 CHF*
À partir de
10
13.75 CHF*
À partir de
20
12.71 CHF*
À partir de
40
11.21 CHF*
| Documentation: | MV_33 |
|---|
