Clapet anti-retour, DIN 2501 PN10, EPDM, PVC-U
d50 – 225, 10 bar, PVC-U, PV 30091F
Clapet articulé en PVC-U pour l’utilisation avec des fluides agressifs. Grâce à la plaquette de fermeture placée de manière excentrée, une plus grande section d’ouverture est atteinte. Le montage a lieu comme version à bride intermédiaire.

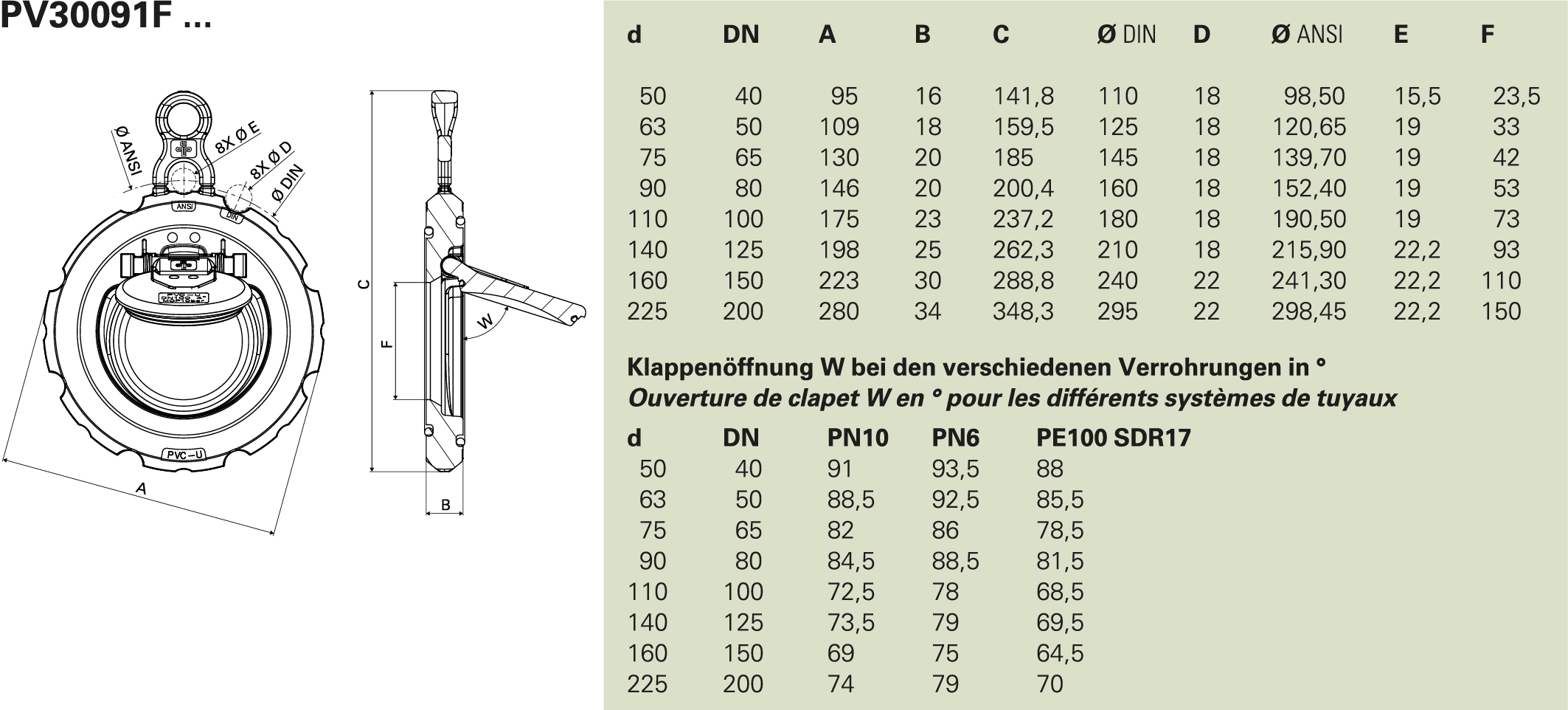

Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.

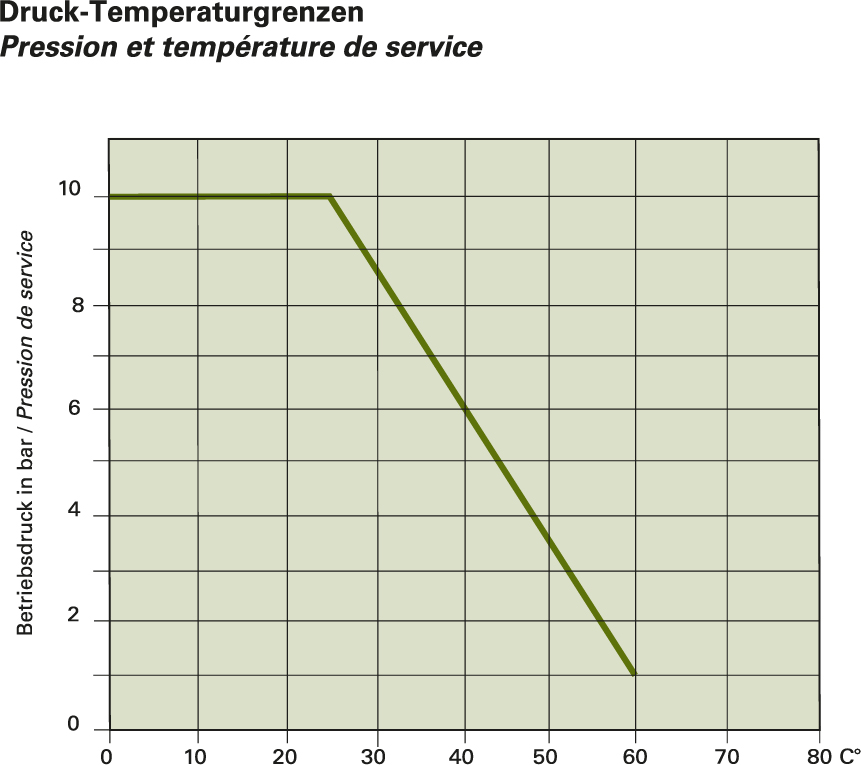

- Pression de service: voir PN, Pression et température de service
- Fluide : gaz, liquides
- Pression d’ouverture: 0,2 bar
- Température: max. +60°C
- Corps: PVC-U
- Clapet: PVC-U
- Joints toriques: EPDM
- Ressort: 1.4401
- Position de montage: quelconque
- Raccord: bride DIN 2501 PN10 / ANSI 150
- Documentation: PV30091F
246.35 CHF*
Réf. produit :
PV30091F065
Disponibilité : délai de livraison 3-4 semaine
Disponibilité
Réf. produit
Bride
À partir de
1
226.80 CHF*
À partir de
2
208.66 CHF*
À partir de
5
192.78 CHF*
À partir de
10
170.10 CHF*
À partir de
1
233.90 CHF*
À partir de
2
215.19 CHF*
À partir de
5
198.82 CHF*
À partir de
10
175.43 CHF*
À partir de
1
246.35 CHF*
À partir de
2
226.64 CHF*
À partir de
5
209.40 CHF*
À partir de
10
184.76 CHF*
À partir de
1
265.65 CHF*
À partir de
2
244.40 CHF*
À partir de
5
225.80 CHF*
À partir de
10
199.24 CHF*
À partir de
1
293.00 CHF*
À partir de
2
269.56 CHF*
À partir de
5
249.05 CHF*
À partir de
10
219.75 CHF*
À partir de
1
327.15 CHF*
À partir de
2
300.98 CHF*
À partir de
5
278.08 CHF*
À partir de
10
245.36 CHF*
À partir de
1
428.50 CHF*
À partir de
2
394.22 CHF*
À partir de
5
364.23 CHF*
À partir de
10
321.38 CHF*
À partir de
1
672.75 CHF*
À partir de
2
618.93 CHF*
À partir de
5
571.84 CHF*
À partir de
10
504.56 CHF*
| Documentation: | PV30091F |
|---|
