Entraînement électrique rotatif 90°

Entraînement électrique, 20 - 300 Nm, polyamide

Elektrischer Schwenkantrieb IP67, 24-240V AC, 24-135V DC
Type J4CS20
Type J4CS20
Type J4CS20
Elektrischer Schwenkantrieb IP67, 24-240V AC, 24-135V DC
Type J4CS20
Type J4CS20
Type J4CS20
Les entraînements rotatifs compacts sont fabriqués avec un boîtier en plastique renforcé et robuste IP67 et disposent d’un moteur sans balais. L’entraînement encapsulé s’engage directement avec la broche, qui actionne la vanne. Le raccordement électrique s’effectue sans ouvrir le boîtier via les boîtiers d’appareil. La commande manuelle d’urgence peut être activée directement sur l’entraînement et utilisée sans autre outil. Grâce à des plages de tension multiples, une seule exécution permet de couvrir l’alimentation de 24 - 240 VAC / 24 - 135 VDC. Tous les entraînements sont indépendants du type de tension et peuvent être raccordés à une tension alternative ou continue. En cas de fortes variations de température, le variateur est équipé d’un réchauffeur qui nécessite une tension continue pour neutraliser l’éventuel condensat. L’entraînement dispose de 2 contacts libres de potentiel pour la commande. La durée de commutation relative (ED) est de 75 %. Autres options : pack de sécurité de batterie, 12V, positionneur 4-20 mA, 0-10 VDC etc. sur demande.
  • Tension: 24 - 240 VAC / 24 - 135 VDC
  • Durée d'enclenchement (DE): 75%
  • Température: -20° à + 70°C
  • Couple: 20 à 300 Nm
  • Boîtier: polyamide PA6

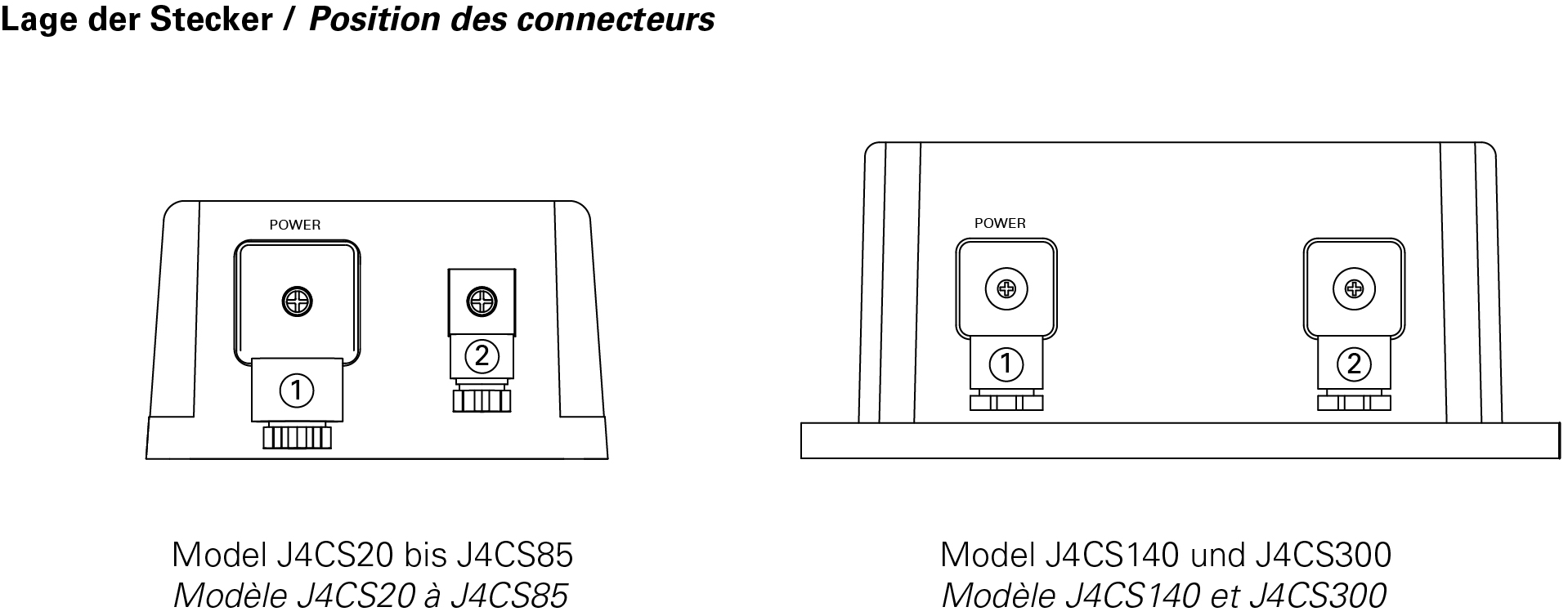

  • Raccordement électrique: EN175301-803
  • Classe de protection: IP67
  • Raccordement : entraînement / vanne - ISO 5211
  • Chauffage: 3,5W VAC, 2W VDC
  • Interrupteur fin de course: 2 contacts de ferm. pour l'indication de position (3A à 250VAC)

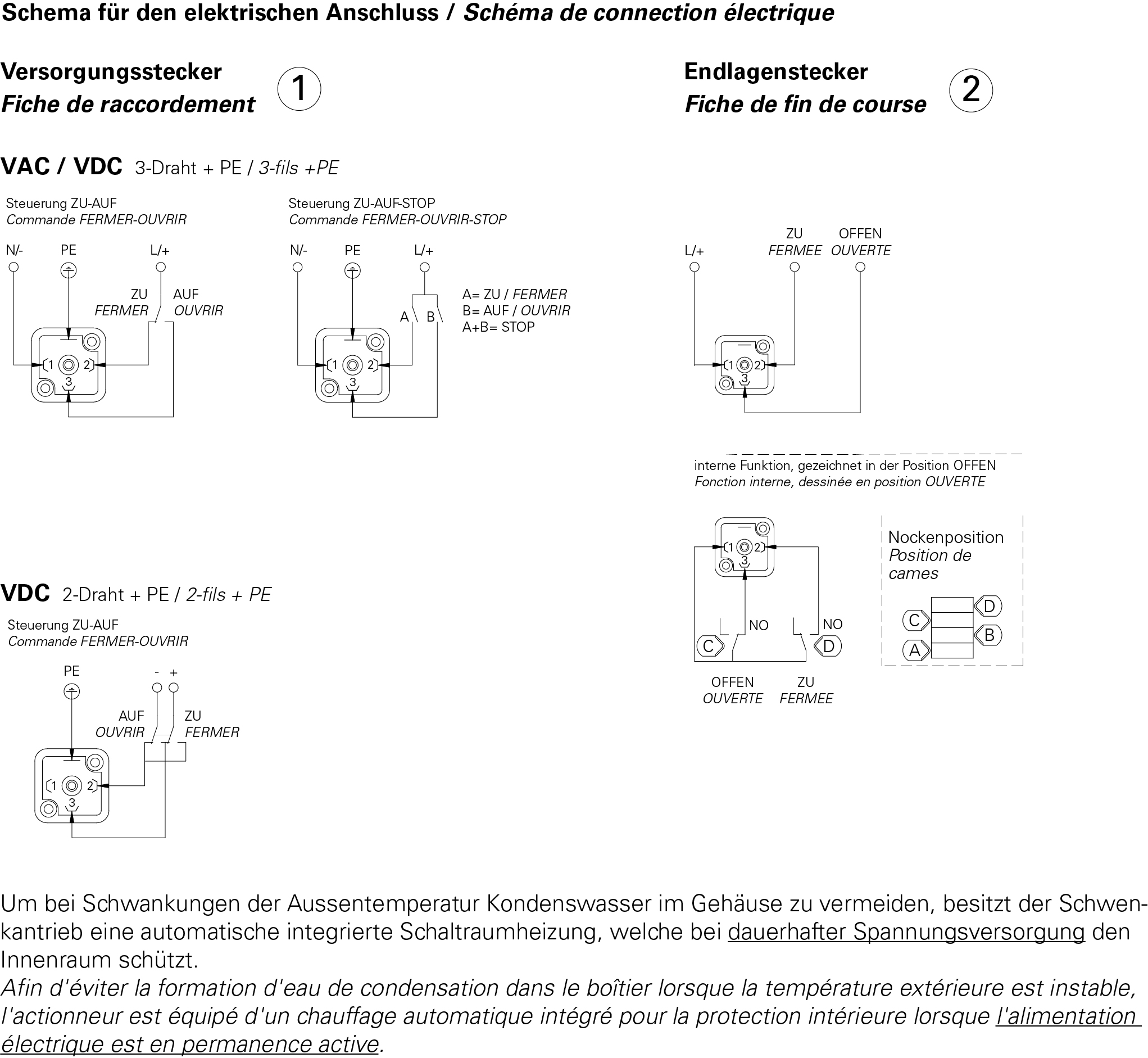

Afin d'éviter la formation d'eau de condensation dans le boîtier lorsque la température extérieure est instable, l'actionneur est équipé d'un chauffage automatique intégré pour la protection intérieure lorsque l'alimentation électrique est en permanence active.
Option: 12VUC, Rupture de sécurité avec accu (en cas de panne de courant) / Régulateur de position 4-20 mA, 0-10 VDC

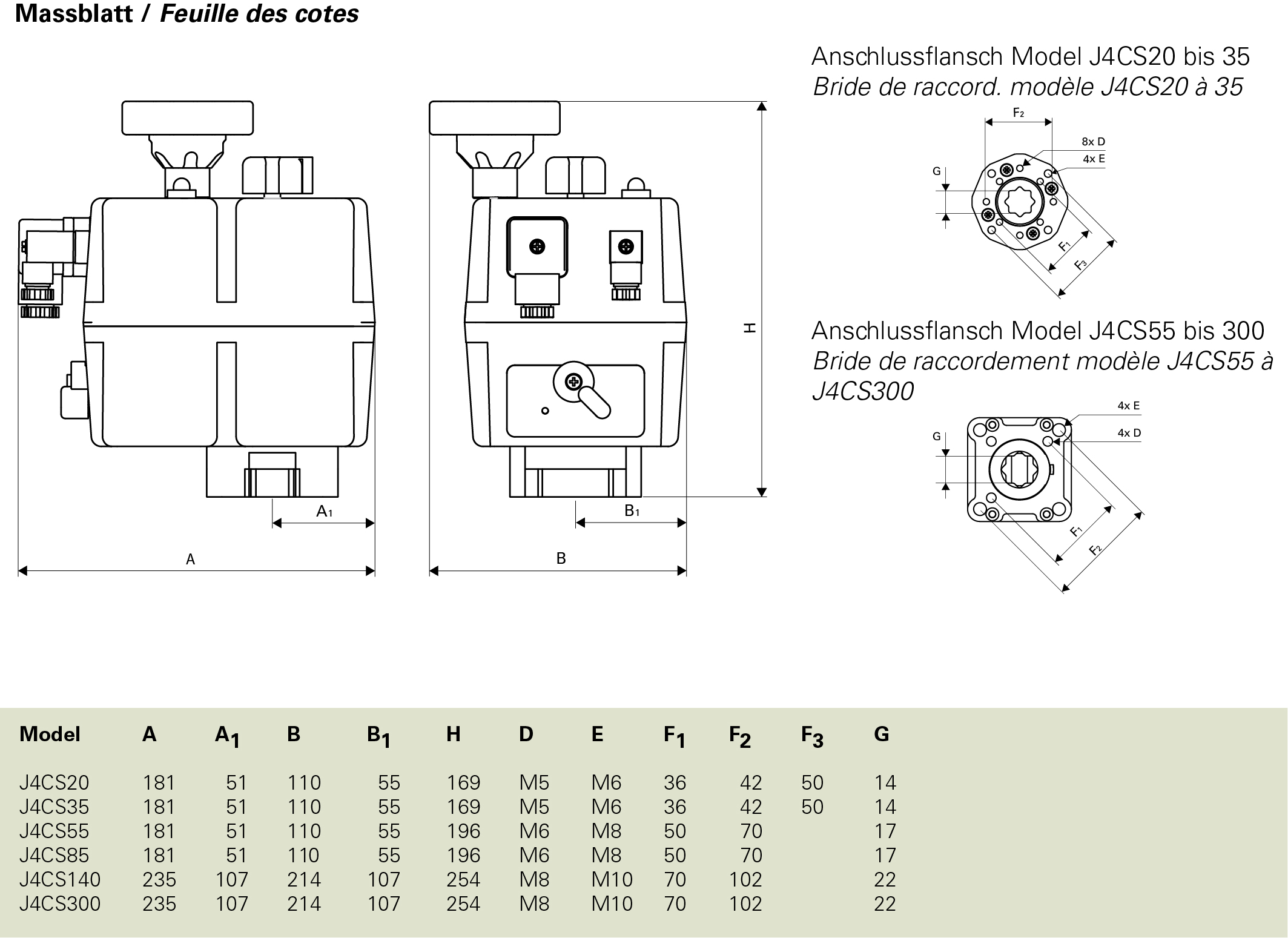

Bride ISO5211
Carré intérieur
Couple
Tension

335.10 CHF*

Réf. produit : J4CS20

Disponibilité : Immédiatement disponible

Disponibilité

Réf. produit

Bride ISO5211

Carré intérieur

Couple

Tension

J4CS20

F03 – F04 – F05
14 mm
20 Nm
24 - 240 VUC

335.10 CHF*

À partir de 1
335.10 CHF*
À partir de 2
321.70 CHF*
À partir de 5
304.94 CHF*
À partir de 10
284.84 CHF*

J4CS35

F03 – F04 – F05
14 mm
35 Nm
24 - 240 VUC

462.80 CHF*

À partir de 1
462.80 CHF*
À partir de 2
444.29 CHF*
À partir de 5
421.15 CHF*
À partir de 10
393.38 CHF*

J4CS55

F05 – F07
17 mm
55 Nm
24 - 240 VUC

606.20 CHF*

À partir de 1
606.20 CHF*
À partir de 2
581.95 CHF*
À partir de 5
551.64 CHF*
À partir de 10
515.27 CHF*

J4CS85

F05 – F07
17 mm
85 Nm
24 - 240 VUC

789.80 CHF*

À partir de 1
789.80 CHF*
À partir de 2
758.21 CHF*
À partir de 5
718.72 CHF*
À partir de 10
671.33 CHF*

J4CS140

F07 – F10
22 mm
140 Nm
24 - 240 VUC

1 037.05 CHF*

À partir de 1
881.49 CHF*
À partir de 2
957.26 CHF*
À partir de 5
907.41 CHF*
À partir de 10
881.49 CHF*

J4CS300

F07 – F10
22 mm
300 Nm
24 - 240 VUC

1 116.85 CHF*

À partir de 1
949.32 CHF*
À partir de 2
1 030.94 CHF*
À partir de 5
977.25 CHF*
À partir de 10
912.82 CHF*
Documentation: E-Schwenkantriebe
