Vanne à membrane d'arrêt pneumatique
Manchon à coller, d20 - d63, 10 bar, PVC-U, PV20011A
Les vannes à membrane d’arrêt à commande directe pneumatique en PVC-U servent à couper et à commuter (OUVERT/FERMÉ) les fluides sensibles ou agressifs dans un système de tuyauterie ou une installation industrielle. Pour l’actionnement (FERMÉ), la vanne agit directement sur la membrane et ferme le passage. L’interruption de l’air de commande ouvre la vanne au moyen de la pression de fluide.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Vanne à membrane
- Pression de service: voir PN, Pression et température de service
- Fluide : gaz, liquides
- Plage de température : 0° à max + 60°C
- Corps supérieure: PA-GF
- Corps inférieure: PVC-U
- Membrane: EPDM
- Joints toriques: EPDM
- Raccord: manchon à coller DIN
- Position : position de repos ouverte
Connexion pneumatique

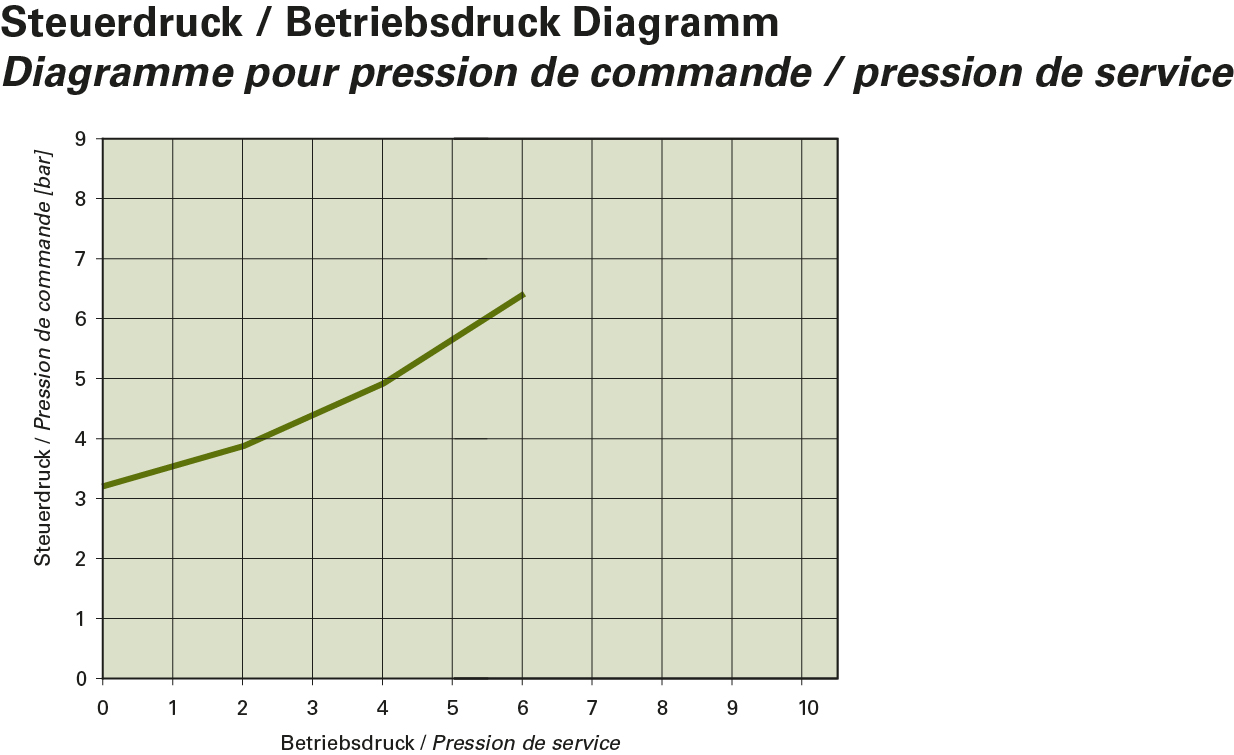

- Pression de commande: 5.5 - 10 bar
- Fluide: air comprimé non huilé
- Conception: simple effet

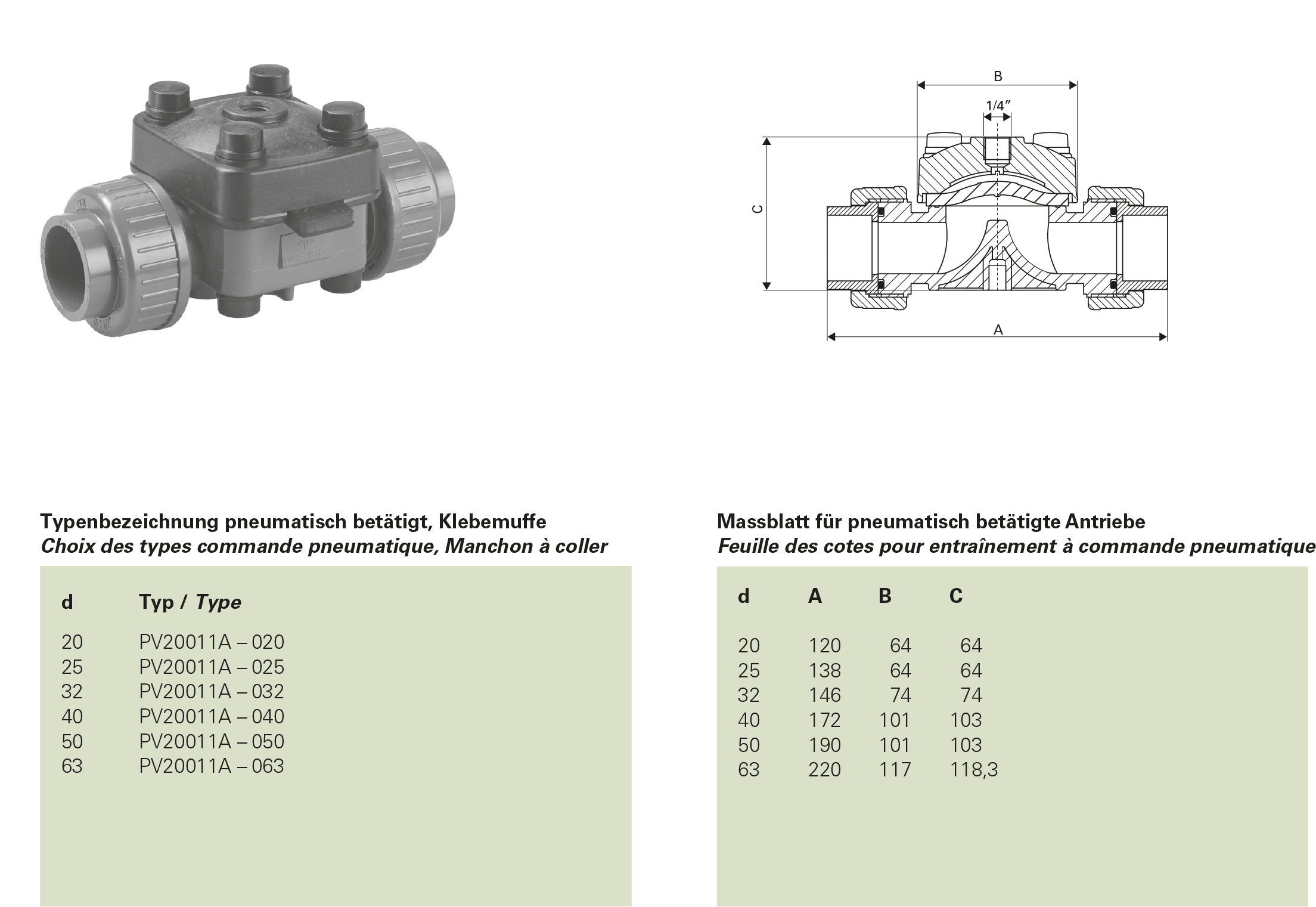

- Documentation: PV20011ASR
107.55 CHF*
Réf. produit :
PV20011A040
Disponibilité : délai de livraison 3-4 semaine
Disponibilité
Réf. produit
Manchon à coller
À partir de
1
63.15 CHF*
À partir de
2
60.62 CHF*
À partir de
5
57.47 CHF*
À partir de
10
53.68 CHF*
À partir de
1
71.50 CHF*
À partir de
2
68.64 CHF*
À partir de
5
65.07 CHF*
À partir de
10
60.78 CHF*
À partir de
1
81.50 CHF*
À partir de
2
78.24 CHF*
À partir de
5
74.17 CHF*
À partir de
10
69.28 CHF*
À partir de
1
107.55 CHF*
À partir de
2
103.25 CHF*
À partir de
5
97.87 CHF*
À partir de
10
91.42 CHF*
À partir de
1
146.85 CHF*
À partir de
2
140.98 CHF*
À partir de
5
133.63 CHF*
À partir de
10
124.82 CHF*
À partir de
1
179.40 CHF*
À partir de
2
172.22 CHF*
À partir de
5
163.25 CHF*
À partir de
10
152.49 CHF*
| Documentation: | PV20011ASR |
|---|
