Vanne à membrane d'arrêt pneumatique
Vanne à membrane à simple effet, Manchon à coller, d20 - d63, 10 bar, PVC-U, PV20031A
Les vannes à membrane d’arrêt pneumatique en PVC-U servent à couper et à commuter (OUVERT/FERMÉ) les fluides sensibles ou agressifs dans un système de tuyauterie ou une installation industrielle. Les vannes à commande externe s’ouvrent (NC) ou se ferment (NO) avec de l’air comprimé. Le fluide de commande est introduit dans le cylindre de commande par une vanne pilote externe. Des options comme l’indication de position et les systèmes de signalisation de fin de course sont disponibles sur commande.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
Vanne à membrane
- Pression de service: voir PN, Pression et température de service
- Fluide : gaz, liquides
- Plage de température : 0° à max + 60°C
- Corps supérieure: PA-GF
- Corps inférieure: PVC-U
- Membrane: EPDM
- Joints toriques: EPDM
- Raccord: manchon à coller DIN
- Verre de visée : ABS transparent
- Position : position de repos fermée
Connexion pneumatique
- Pression de commande: 5.5 - 10 bar
- Fluide: air comprimé non huilé
- Conception: simple effet (fermeture par ressort)
- Liaison vanne de pilotage: NAMUR, G1/4"

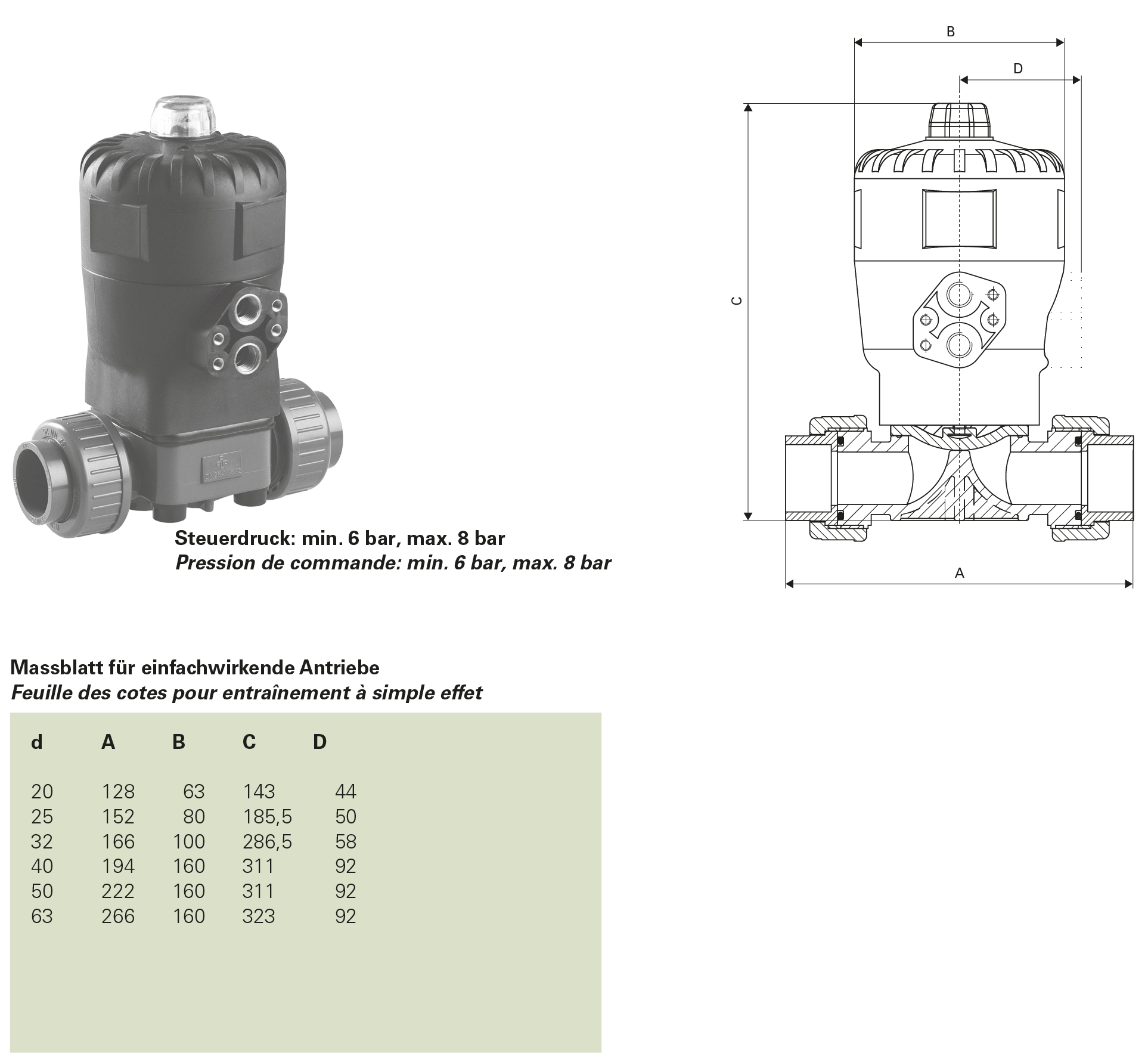

- Documentation: PV20031ASR
676.10 CHF*
Réf. produit :
PV20031A050
Disponibilité : délai de livraison 3-4 semaine
Disponibilité
Réf. produit
Manchon à coller
À partir de
1
357.40 CHF*
À partir de
2
343.10 CHF*
À partir de
5
325.23 CHF*
À partir de
10
303.79 CHF*
À partir de
1
364.90 CHF*
À partir de
2
350.30 CHF*
À partir de
5
332.06 CHF*
À partir de
10
310.17 CHF*
À partir de
1
513.00 CHF*
À partir de
2
492.48 CHF*
À partir de
5
466.83 CHF*
À partir de
10
436.05 CHF*
À partir de
1
671.85 CHF*
À partir de
2
644.98 CHF*
À partir de
5
611.38 CHF*
À partir de
10
571.07 CHF*
À partir de
1
676.10 CHF*
À partir de
2
649.06 CHF*
À partir de
5
615.25 CHF*
À partir de
10
574.69 CHF*
À partir de
1
789.85 CHF*
À partir de
2
758.26 CHF*
À partir de
5
718.76 CHF*
À partir de
10
671.37 CHF*
| Documentation: | PV20031ASR |
|---|
