Vanne à levier basculant 2/2- ou 3/2-voies, laiton nickelé, série MV

Vanne à levier basculant avec raccord standard, laiton nickelé, MV 46 – RA

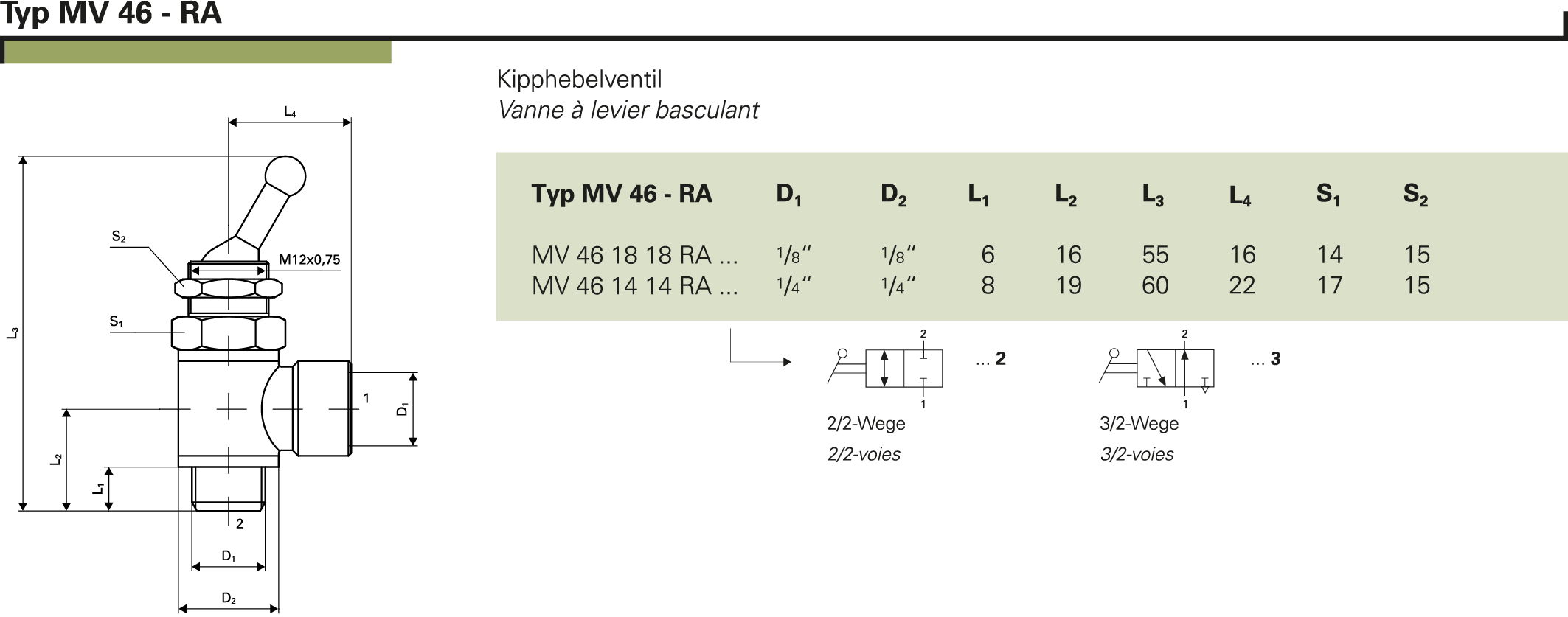

Type MV 46 – RA
Type MV 46 – RA
Type MV 46 – RA
Type MV 46 – RA
Vanne à levier basculant pour l’activation ou la coupure manuelle des flux de fluides. Les vannes en laiton nickelé sont disponibles en version 2/2 et 3/2 voies et peuvent être utilisées dans une plage jusqu’à 10 bar et 70 °C maximum. Grâce aux différents types de raccords des pièces à bague orientable, toutes les variantes de raccord peuvent être combinées

Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
  • Pression de service: 0 - 10 bar
  • Fluide : gaz, liquides
  • Température de service: 0° à max. +70°C
  • Levier: laiton nickelé
  • Corps de la soupape: laiton nickelé
  • Pièce intérieure: laiton nickelé
  • Joints toriques: NBR
  • Membrane à lèvier: NBR
  • Joints plats: PA6
  • Ressort: acier inox 1.4310
  • Raccord fileté: cylindrique selon ISO 228-1
Filetage
Fonction levier basculant

29.20 CHF*

Réf. produit : MV461818RA2

Disponibilité : Immédiatement disponible

Disponibilité

Réf. produit

Filetage

Fonction levier basculant

MV461818RA2

G1/8"
2/2-voies
5

29.20 CHF*

À partir de 1
29.20 CHF*
À partir de 5
27.45 CHF*
À partir de 10
25.40 CHF*
À partir de 20
23.94 CHF*

MV461818RA3

G1/8"
3/2-voies
5

31.05 CHF*

À partir de 1
31.05 CHF*
À partir de 5
29.19 CHF*
À partir de 10
27.01 CHF*
À partir de 20
25.46 CHF*

MV461414RA2

G1/4"
2/2-voies
5

31.20 CHF*

À partir de 1
31.20 CHF*
À partir de 5
29.33 CHF*
À partir de 10
27.14 CHF*
À partir de 20
25.58 CHF*

MV461414RA3

G1/4"
3/2-voies
5

33.00 CHF*

À partir de 1
33.00 CHF*
À partir de 5
31.02 CHF*
À partir de 10
28.71 CHF*
À partir de 20
27.06 CHF*
Documentation: Kipphebelventile
