Absperrklappen Typ WM12 – Lug
Elektrisch angetriebene Absperrklappe, DN50 – DN200, 16 bar Sphäroguss, WM12 5340 E

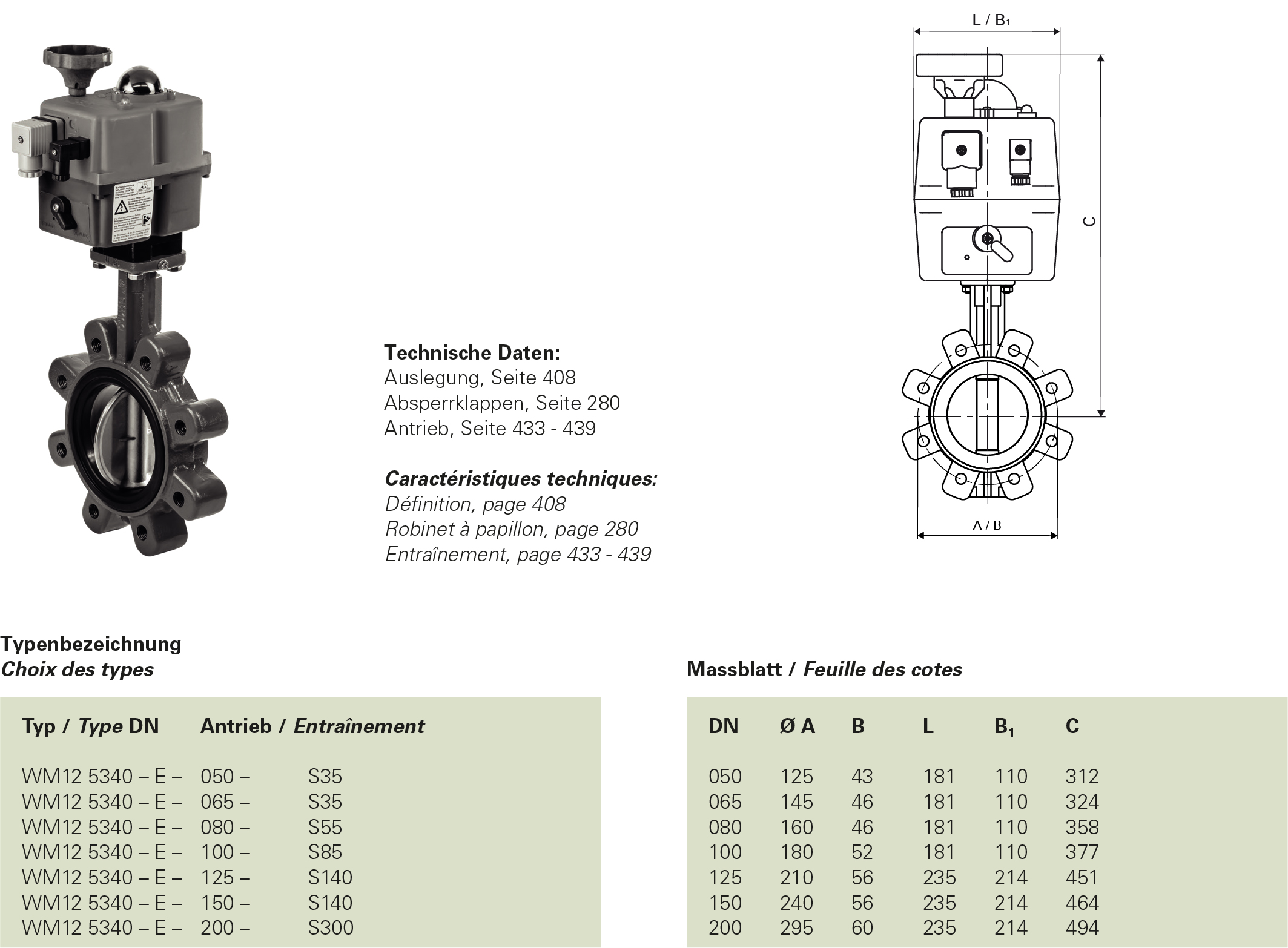

Elektrisch angetriebene Apsperrklappe in Sphäroguss Epoxy beschichtet, Edelstahlscheibe und EPDM Manschette, Ausführung LUG-Bauform, Anschluss Flansche nach DIN2501 PN16. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Apsperrklappe (ATEX)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Apsperrklappe (ATEX)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Apsperrklappe
- Betriebsdruck: PN16
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: GGG-40 mit Epoxidbeschichtung blau
- Scheibe: Edelstahl 1.4408
- Manschette: EPDM
- Spindel: Edelstahl 1.4401
- Spindeldichtung: NBR
- Montageflansch: ISO 5211
- Baulänge: EN 558-1 Reihe 20 (DIN 3202-K1)
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: ATEX
Elektroschwenkantrieb 90°
- Spannung: 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: WM12EL
