Typ 945 CH - NW5.5 - einseitig absperrend
Die Sicherheits-Schnellkupplung von Trigress Armaturen AG ist eine hochwertige Sicherheits-Entlüftungskupplung aus Messing vernickelt und Aluminium eloxiert. Mit einer Nennweite von 5,5 mm und einem Betriebsdruck von bis zu 12 bar eignet sie sich ideal für Anwendungen mit Drukcluft in Werkstätten. Durch das 2-stufige Entkuppeln mit Druckknopfauslösung wird die Luft in der Schlauchleitung abgeführt, bevor die Verbindung komplett getrennt wird, wodurch der Peitschenschlag verhindert wird. Diese Kupplung entspricht der CH-Norm ARO 210 und ist mit verschiedenen Stecknippeln kompatibel. Sie ist zudem suva-zertifiziert, was ihre Eignung für den Einsatz in der Schweiz bestätigt.
Schnellkupplung Serie 945: Effiziente und sichere Verbindungstechnik für höchste Ansprüche
Schnellkupplungen sind unverzichtbare Elemente in der modernen Verbindungstechnik. Sie ermöglichen eine schnelle, sichere und zuverlässige Verbindung von Druckluftsystemen, ohne dass Werkzeuge benötigt werden. In diesem Beitrag stellen wir Ihnen die Serie 945 Schnellkupplungen vor, die durch ihre innovative Entlüftungstechnologie und hohe Sicherheitsstandards überzeugen.Sicherheitskupplung mit Entlüftungsautomatik
Die Schnellkupplungen der Serie 945 mit Entlüftungsautomatik und Schweizer-Profil / ARO-Profil bietet eine innovative Lösung, die höchsten Sicherheitsstandards entspricht und gleichzeitig eine einfache Handhabung gewährleistet. Diese sorgt dafür, dass der Druck sicher abgebaut wird, bevor die Verbindung gelöst wird. Dadurch wird das Risiko minimiert, dass unter Druck stehende Schläuche umherschleudern und Verletzungen verursachen. Ein besonderes Merkmal ist die zwei-stufige Druckknopf-Technologie:- Beim ersten Drücken wird die Kupplung entlüftet, während der Stecker arretiert bleibt.
- Erst beim zweiten Drücken wird der Stecker vollständig entkuppelt.
Höchste Sicherheitsstandards
Die Schnellkupplungen erfüllen die Anforderungen der ISO 4414, was sie zu einer idealen Wahl für Arbeitsplätze mit erhöhten Sicherheitsanforderungen macht. Der drehbare Kupplungskörper (360°) sorgt dafür, dass der Druckknopf in jeder Position gut sichtbar und leicht zugänglich ist.Technische Highlights der Serie 945 Schnellkupplung
- Materialien: Aluminium eloxiert, Messing vernickelt (Kupplung), Stahl vernickelt (Stecker), NBR-Dichtungen.
- Druckbereich: Bis zu 12 bar.
- Temperaturbereich: -20°C bis +70°C.
- Durchfluss: 700 l/min bei einem Eingangsdruck von 6 bar und einem Druckabfall von 0,5 bar.
- Nennweite: 5,5 (25 mm²).
Verschiedene Ausführungen für maximale Flexibilität

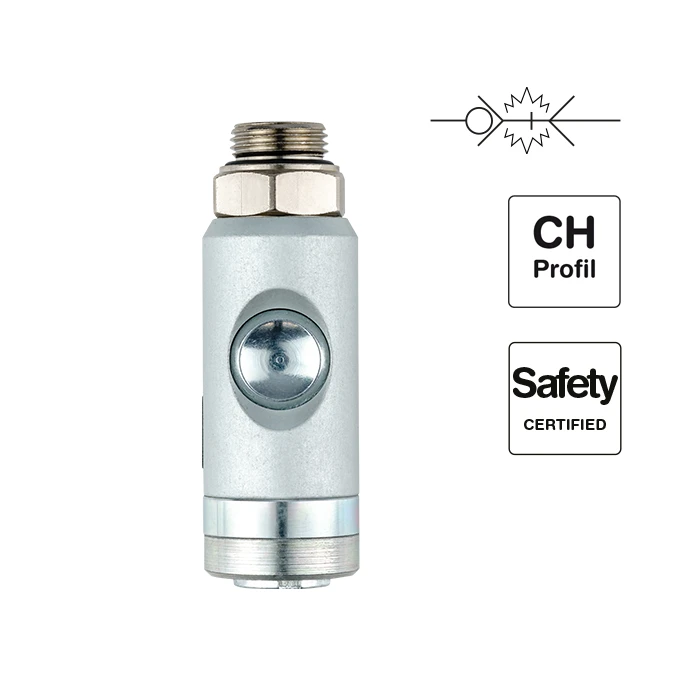

Die Serie 945 Schnellkupplungen sind in verschiedenen Varianten erhältlich, um unterschiedlichen Anforderungen gerecht zu werden:- Aussengewinde (945KEAW): Ideal für direkte Verschraubungen.

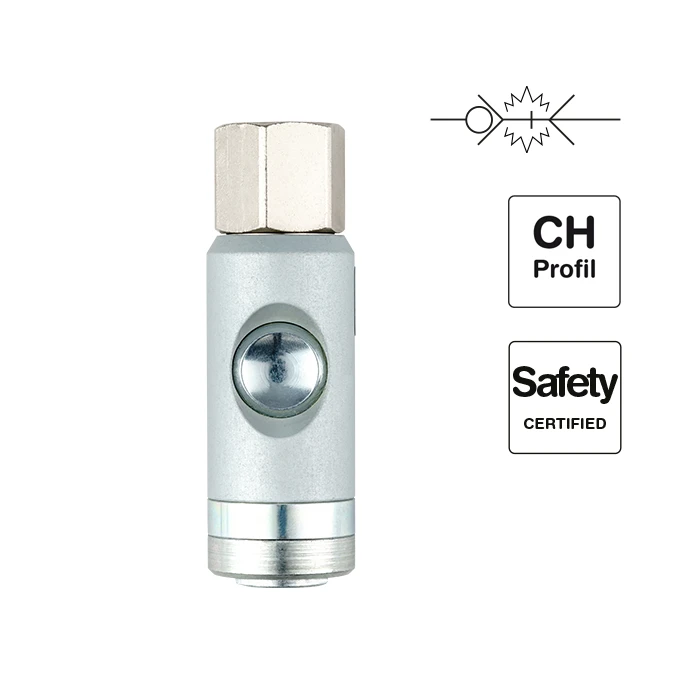

- Innengewinde (945KEIW): Perfekt für Anwendungen mit Gewindebohrungen.

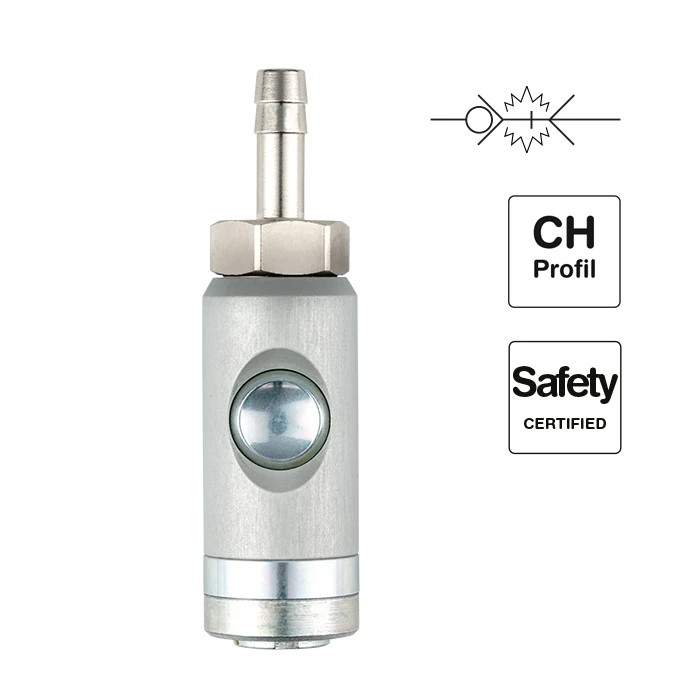

- Schlauchanschluss (945KETF): Für eine einfache Verbindung mit Schläuchen.
Passende Stecknippel für Ihre Schnellkupplung
Ergänzend zu den Schnellkupplungen bietet die Serie 22 Stecknippel ohne Ventil, die ebenfalls in verschiedenen Ausführungen erhältlich sind:- Aussengewinde (22SFAK)
- Innengewinde (22SFIW)
- Schlauchanschluss (22SFTF)
