Absperrklappen Typ WA10 – Wafer
Pneumatisch angetriebene Absperrklappen, DN50 – DN200, 16bar, Grau- / Sphäroguss, WA 10 5340 E
Apsperrklappe Wafer-Bauform in Sphäroguss Epoxy beschichtet, Edelstahlscheibe und EPDM Manschette, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Apsperrklappe (ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Apsperrklappe (ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
Apsperrklappe
- Betriebsdruck: PN16
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: DN 50 – DN 150 = GG-25, ab DN 200 = GGG-40, mit Epoxidbeschichtung blau
- Scheibe: Edelstahl 1.4408
- Manschette: EPDM
- Spindel: Edelstahl 1.4401
- Spindeldichtung: NBR
- Montageflansch: ISO 5211
- Baulänge: EN 558-1 Reihe 20 (DIN 3202-K1)
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: ATEX
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)

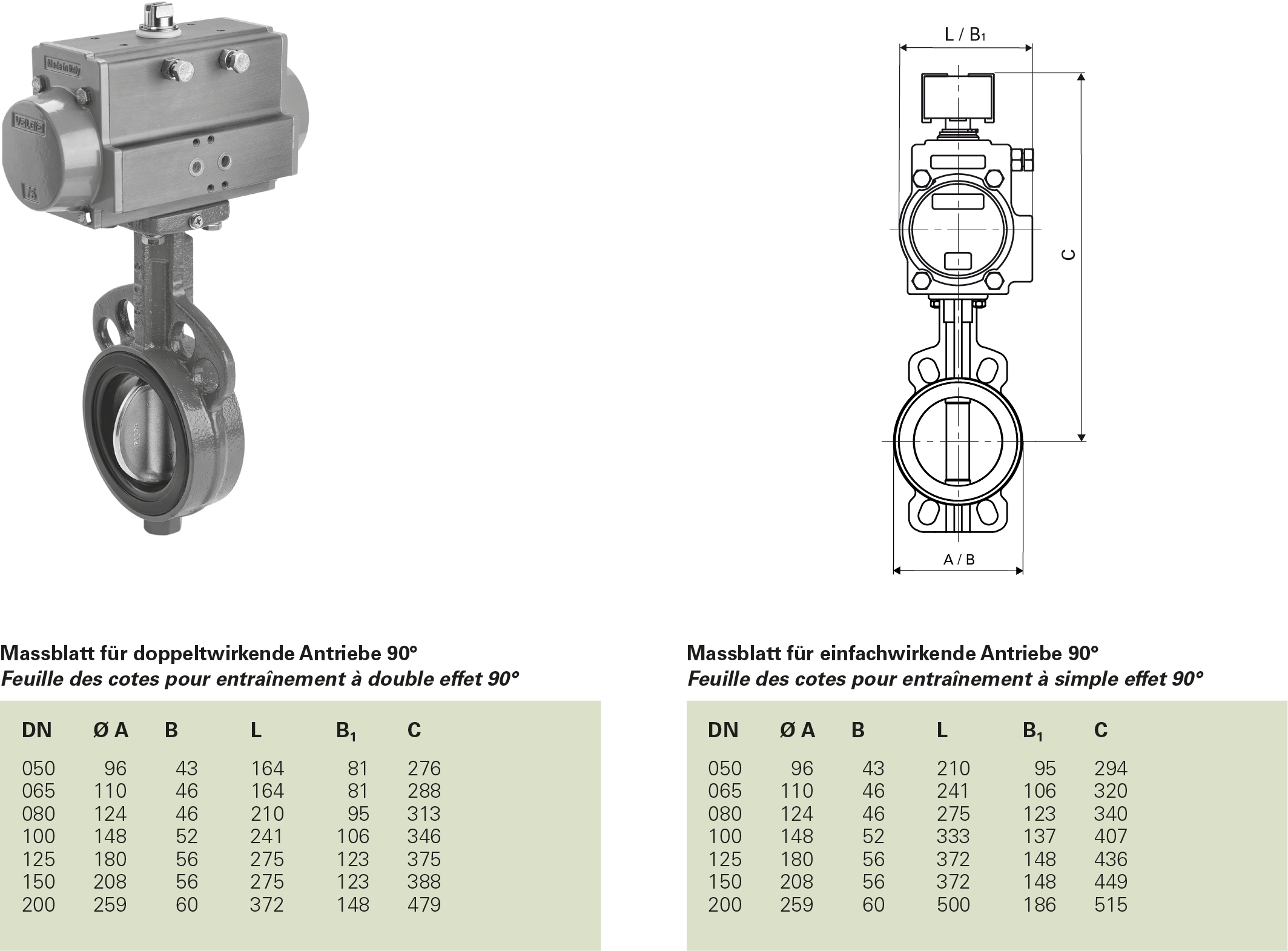

- Dokumentation: WA10DA_SR
CHF 409.60*
Produktnummer:
WA105340E080DA075
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Antriebs-Funktion
Ab
1
CHF 309.60*
Ab
2
CHF 297.22*
Ab
5
CHF 281.74*
Ab
10
CHF 263.16*
Ab
1
CHF 385.70*
Ab
2
CHF 370.27*
Ab
5
CHF 350.99*
Ab
10
CHF 327.85*
Ab
1
CHF 318.80*
Ab
2
CHF 306.05*
Ab
5
CHF 290.11*
Ab
10
CHF 270.98*
Ab
1
CHF 429.00*
Ab
2
CHF 411.84*
Ab
5
CHF 390.39*
Ab
10
CHF 364.65*
Ab
1
CHF 409.60*
Ab
2
CHF 393.22*
Ab
5
CHF 372.74*
Ab
10
CHF 348.16*
Ab
1
CHF 523.10*
Ab
2
CHF 502.18*
Ab
5
CHF 476.02*
Ab
10
CHF 444.64*
Ab
1
CHF 447.90*
Ab
2
CHF 429.98*
Ab
5
CHF 407.59*
Ab
10
CHF 380.72*
Ab
1
CHF 689.40*
Ab
2
CHF 661.82*
Ab
5
CHF 627.35*
Ab
10
CHF 585.99*
Ab
1
CHF 598.70*
Ab
2
CHF 574.75*
Ab
5
CHF 544.82*
Ab
10
CHF 508.90*
Ab
1
CHF 823.20*
Ab
2
CHF 790.27*
Ab
5
CHF 749.11*
Ab
10
CHF 699.72*
Ab
1
CHF 632.10*
Ab
2
CHF 606.82*
Ab
5
CHF 575.21*
Ab
10
CHF 537.29*
Ab
1
CHF 870.90*
Ab
2
CHF 836.06*
Ab
5
CHF 792.52*
Ab
10
CHF 740.27*
Ab
1
CHF 910.01*
Ab
2
CHF 1’026.72*
Ab
5
CHF 973.25*
Ab
10
CHF 910.01*
Ab
1
CHF 1’803.02*
Ab
2
CHF 2’035.49*
Ab
5
CHF 1’929.47*
Ab
10
CHF 1’802.26*
| Dokumentation: | WA10DA_SR |
|---|
