Absperrklappen Typ WM12 – Lug
Pneumatisch angetriebene Absperrklappen, DN50 – DN200, 16bar, Sphäroguss, WM12 5340 E
Apsperrklappe LUG-Bauform in Sphäroguss Epoxy beschichtet, Edelstahlscheibe und EPDM Manschette, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Apsperrklappe (ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Apsperrklappe (ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
Apsperrklappe
- Betriebsdruck: zwischen zwei Flanschen max. 16 bar, als Endklappe max. 10 bar
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: GGG-40 mit Epoxidbeschichtung blau
- Scheibe: Edelstahl 1.4408
- Manschette: EPDM
- Spindel: Edelstahl 1.4401
- Spindeldichtung: NBR
- Montageflansch: ISO 5211
- Baulänge: EN 558-1 Reihe 20 (DIN 3202-K1)
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: ATEX
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)

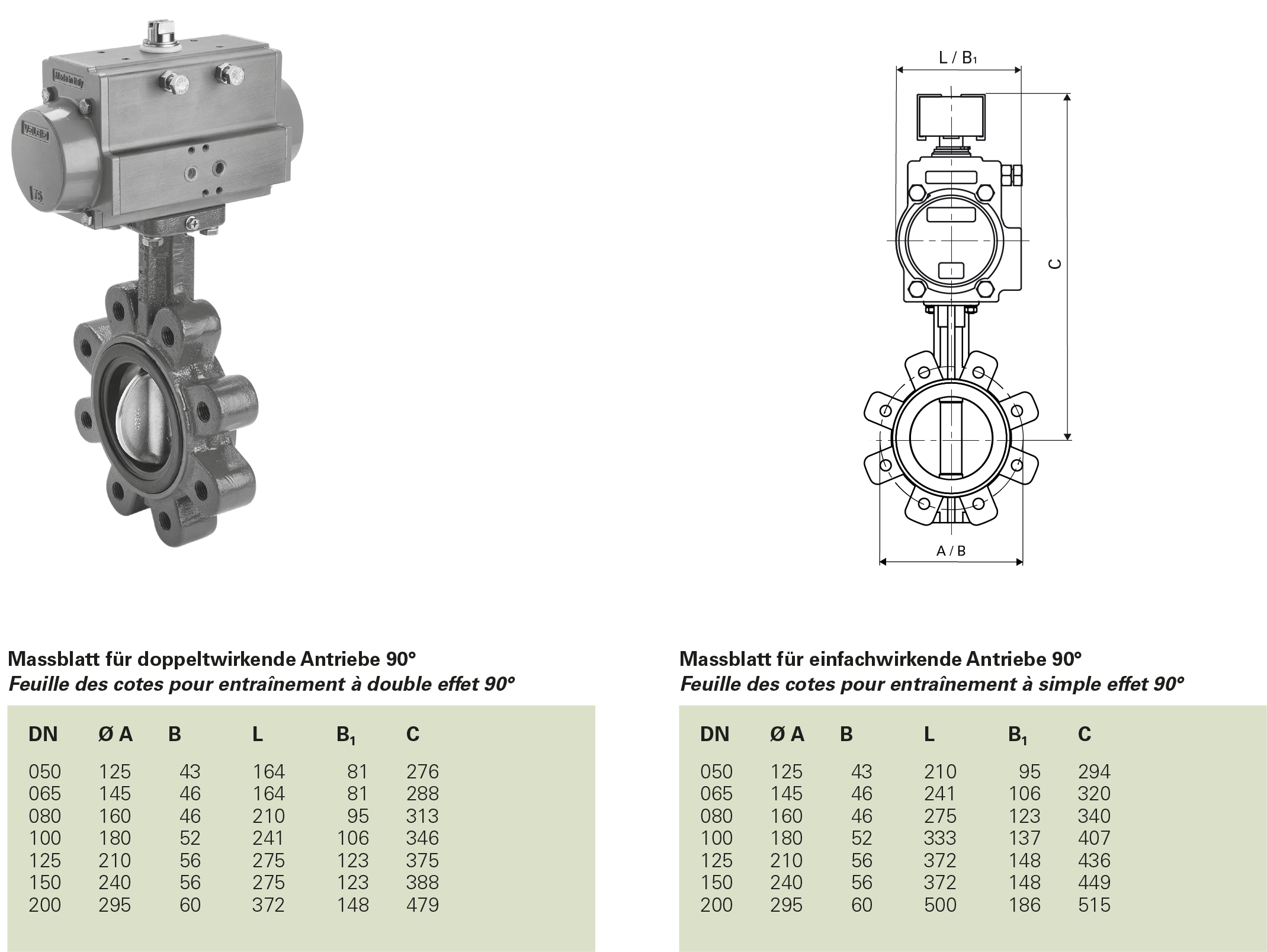

- Dokumentation: WM12DA_SR
CHF 322.40*
Produktnummer:
WM125340E050DA063
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Antriebs-Funktion
Ab
1
CHF 322.40*
Ab
2
CHF 309.50*
Ab
5
CHF 293.38*
Ab
10
CHF 274.04*
Ab
1
CHF 397.20*
Ab
2
CHF 381.31*
Ab
5
CHF 361.45*
Ab
10
CHF 337.62*
Ab
1
CHF 333.50*
Ab
2
CHF 320.16*
Ab
5
CHF 303.49*
Ab
10
CHF 283.48*
Ab
1
CHF 443.70*
Ab
2
CHF 425.95*
Ab
5
CHF 403.77*
Ab
10
CHF 377.15*
Ab
1
CHF 426.40*
Ab
2
CHF 409.34*
Ab
5
CHF 388.02*
Ab
10
CHF 362.44*
Ab
1
CHF 554.40*
Ab
2
CHF 532.22*
Ab
5
CHF 504.50*
Ab
10
CHF 471.24*
Ab
1
CHF 479.10*
Ab
2
CHF 459.94*
Ab
5
CHF 435.98*
Ab
10
CHF 407.24*
Ab
1
CHF 720.60*
Ab
2
CHF 691.78*
Ab
5
CHF 655.75*
Ab
10
CHF 612.51*
Ab
1
CHF 628.40*
Ab
2
CHF 603.26*
Ab
5
CHF 571.84*
Ab
10
CHF 534.14*
Ab
1
CHF 867.90*
Ab
2
CHF 833.18*
Ab
5
CHF 789.79*
Ab
10
CHF 737.72*
Ab
1
CHF 672.50*
Ab
2
CHF 645.60*
Ab
5
CHF 611.98*
Ab
10
CHF 571.63*
Ab
1
CHF 912.00*
Ab
2
CHF 875.52*
Ab
5
CHF 829.92*
Ab
10
CHF 775.20*
Ab
1
CHF 928.71*
Ab
2
CHF 1’047.94*
Ab
5
CHF 993.36*
Ab
10
CHF 927.86*
Ab
1
CHF 1’821.81*
Ab
2
CHF 2’056.70*
Ab
5
CHF 1’949.58*
Ab
10
CHF 1’821.04*
| Dokumentation: | WM12DA_SR |
|---|
