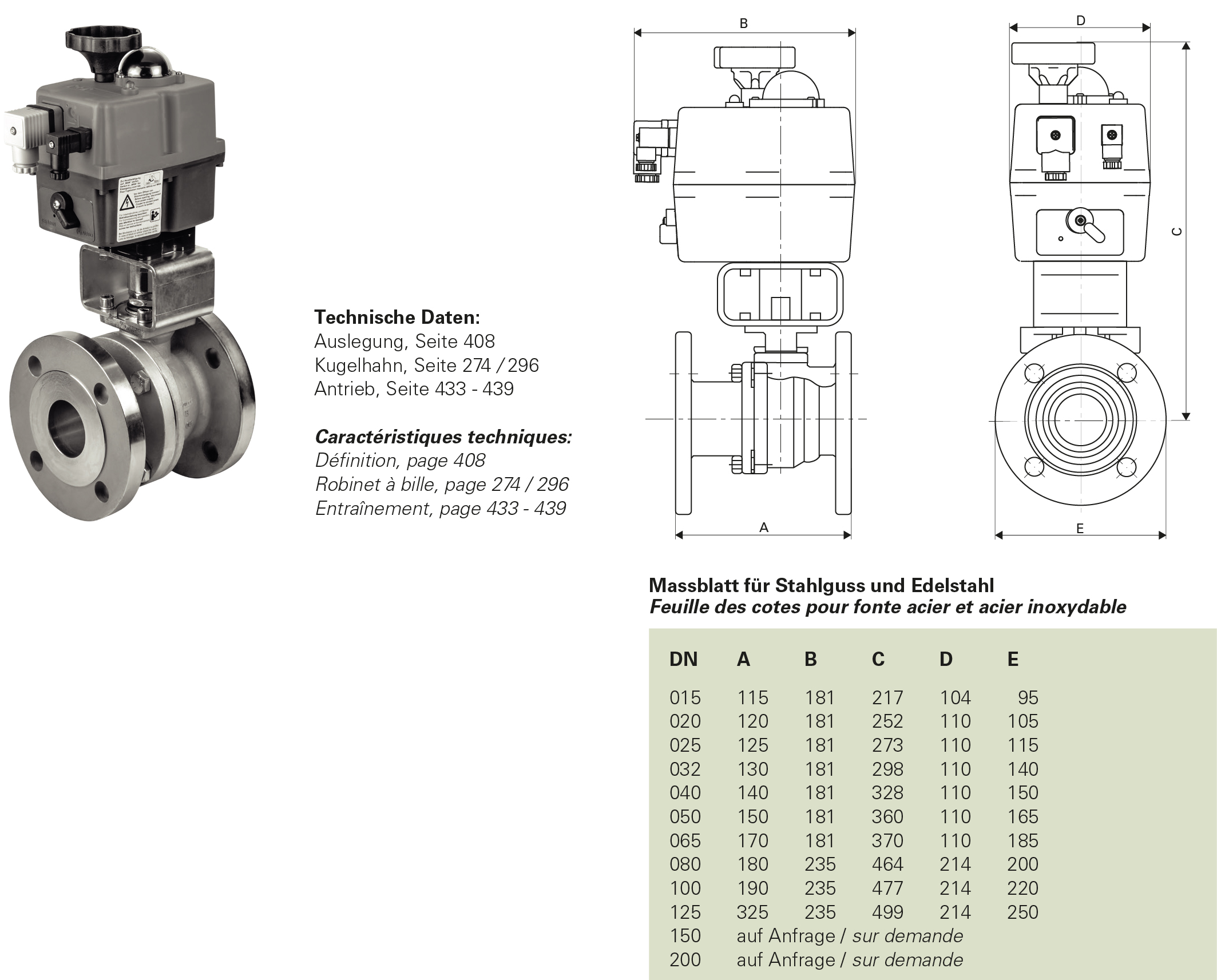

2/2-Wege Flanschkugelhahn in Edelstahl
Elektrisch angetriebener Kugelhahn, DN25 – DN200, 16 bar, Edelstahl, 760000
Elektrisch angetriebener, hochwertiger Flanschkugelhahn in Edelstahl mit Einbaulänge DIN 3202-F4/5 . Die Armatur verfügt über TA-Luft, Atex und Fire Safe Zulassungen, Materialzeugnis 3.1 bei Bedarf verfügbar. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Flanschkugelhahn
- Betriebsdruck: DN15 - 50: 40 bar bei 20°C, DN65 - 200: 16 bar bei 20°C
- Medium: Gase, Flüssigkeiten
- Temperatur: -20° bis +160°C
- Gehäuse: Edelstahl 1.4408
- Gehäusedichtung: PTFE
- Kugel: DN15 - 40: Edelstahl 1.4401, DN50 - 200: Edelstahl 1.4408
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4401
- Spindeldichtung: PTFE + O-Ring FPM
- Tellerfeder: Edelstahl 1.4310
- Anschluss: Flansche nach DIN 2501
- Einbaulänge: DIN 3202-F4/5
- Zulassung: TA-Luft, ATEX, Fire Safe
Elektroschwenkantrieb 90°
- Spannung: DN15 L = 24 VUC oder H = 110 - 240 VUC, DN20 - DN125 S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 760000EL
CHF 1’480.15*
Produktnummer:
760000050S55
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Spannung
Ab
1
CHF 699.90*
Ab
2
CHF 671.90*
Ab
5
CHF 636.91*
Ab
10
CHF 594.92*
Ab
1
CHF 735.50*
Ab
2
CHF 706.08*
Ab
5
CHF 669.31*
Ab
10
CHF 625.18*
Ab
1
CHF 783.10*
Ab
2
CHF 751.78*
Ab
5
CHF 712.62*
Ab
10
CHF 665.64*
Ab
1
CHF 958.20*
Ab
2
CHF 919.87*
Ab
5
CHF 871.96*
Ab
10
CHF 814.47*
Ab
1
CHF 1’171.85*
Ab
2
CHF 1’124.98*
Ab
5
CHF 1’066.38*
Ab
10
CHF 996.07*
Ab
1
CHF 1’480.15*
Ab
2
CHF 1’420.94*
Ab
5
CHF 1’346.94*
Ab
10
CHF 1’258.13*
Ab
1
CHF 1’962.25*
Ab
2
CHF 1’883.76*
Ab
5
CHF 1’785.65*
Ab
10
CHF 1’667.91*
Ab
1
CHF 2’481.85*
Ab
2
CHF 2’382.58*
Ab
5
CHF 2’258.48*
Ab
10
CHF 2’109.57*
Ab
1
CHF 2’863.50*
Ab
2
CHF 2’748.96*
Ab
5
CHF 2’605.79*
Ab
10
CHF 2’433.98*
Ab
1
CHF 4’328.55*
Ab
2
CHF 4’155.41*
Ab
5
CHF 3’938.98*
Ab
10
CHF 3’679.27*
| Dokumentation: | 760000EL |
|---|
