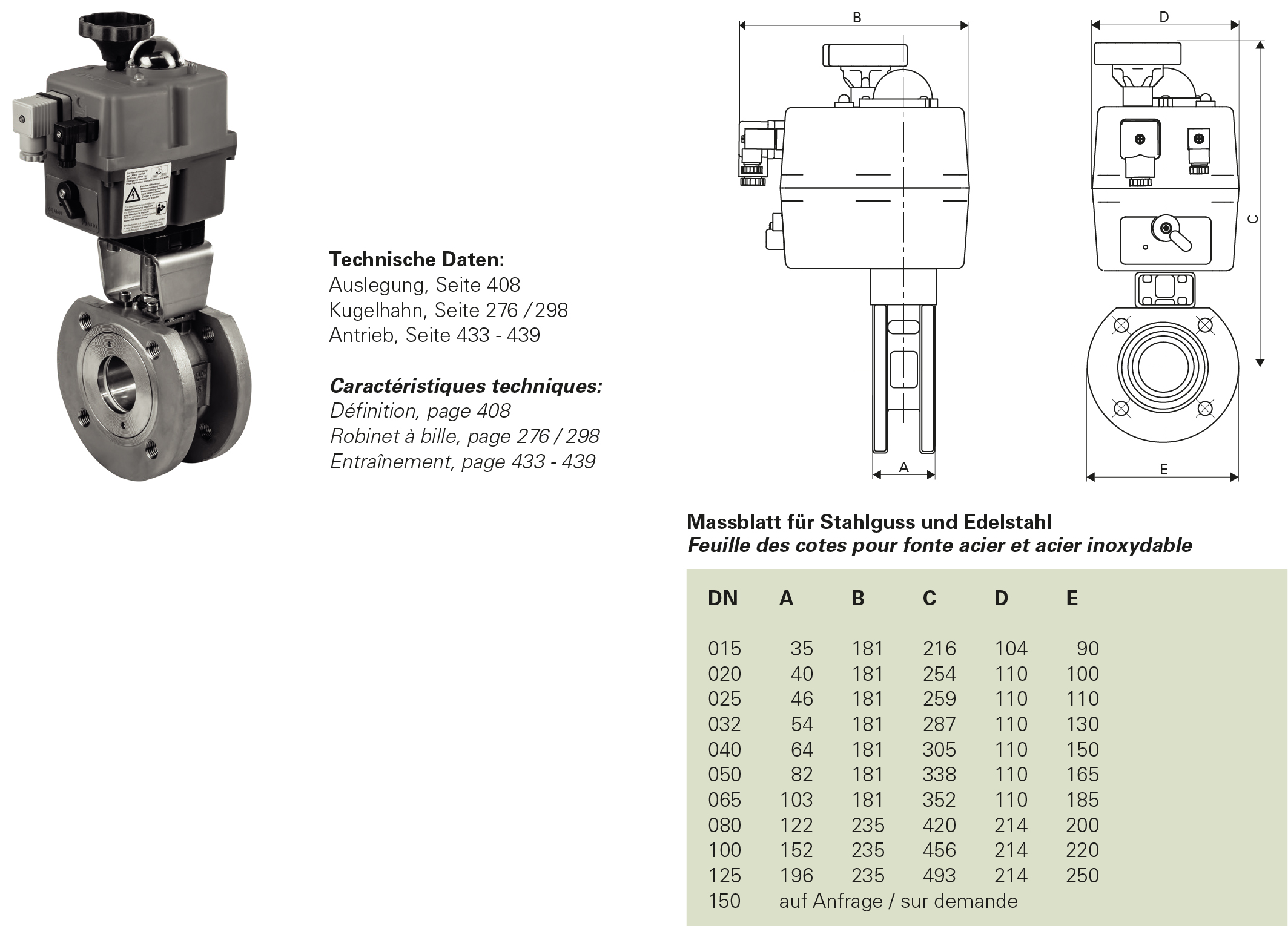

2/2-Wege Kompaktflanschkugelhahn in Edelstahl
Elektrisch angetriebener Kugelhahn, DN15 – DN150, 16 bar, Edelstahl, 7610
Elektrisch angetriebener, hochwertiger Flanschkugelhahn in Edelstahl und Wafer-Bauform. Die Armatur verfügt über TA-Luft Zulassungen, Materialzeugnis 3.1 bei Bedarf verfügbar. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft, Option: Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft, Option: Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Flanschkugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +160°C
- Gehäuse: Edelstahl 1.4408
- Gehäusedichtung: O-Ring FPM
- Kugel: Edelstahl 1.4408
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4401
- Spindeldichtung: PTFE + O-Ring FPM
- Tellerfeder: Stahl 1.0619
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: TA-Luft, Fire Safe (Option)
Elektroschwenkantrieb 90°
- Spannung: DN15 L = 24 VUC oder H = 110 - 240 VUC, DN20 - DN125 S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 7610EL
CHF 1’152.95*
Produktnummer:
7610050S55
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Spannung
Ab
1
CHF 581.00*
Ab
2
CHF 557.76*
Ab
5
CHF 528.71*
Ab
10
CHF 493.85*
Ab
1
CHF 611.55*
Ab
2
CHF 587.09*
Ab
5
CHF 556.51*
Ab
10
CHF 519.82*
Ab
1
CHF 646.20*
Ab
2
CHF 620.35*
Ab
5
CHF 588.04*
Ab
10
CHF 549.27*
Ab
1
CHF 831.45*
Ab
2
CHF 798.19*
Ab
5
CHF 756.62*
Ab
10
CHF 706.73*
Ab
1
CHF 899.15*
Ab
2
CHF 863.18*
Ab
5
CHF 818.23*
Ab
10
CHF 764.28*
Ab
1
CHF 1’152.95*
Ab
2
CHF 1’106.83*
Ab
5
CHF 1’049.18*
Ab
10
CHF 980.01*
Ab
1
CHF 1’598.90*
Ab
2
CHF 1’534.94*
Ab
5
CHF 1’455.00*
Ab
10
CHF 1’359.07*
Ab
1
CHF 2’059.95*
Ab
2
CHF 1’977.55*
Ab
5
CHF 1’874.55*
Ab
10
CHF 1’750.96*
Ab
1
CHF 2’520.95*
Ab
2
CHF 2’420.11*
Ab
5
CHF 2’294.06*
Ab
10
CHF 2’142.81*
Ab
1
CHF 3’830.50*
Ab
2
CHF 3’677.28*
Ab
5
CHF 3’485.76*
Ab
10
CHF 3’255.93*
| Dokumentation: | 7610EL |
|---|
