2/2-Wege Kugelhahn in Edelstahl mit Innen-/Innengewinde

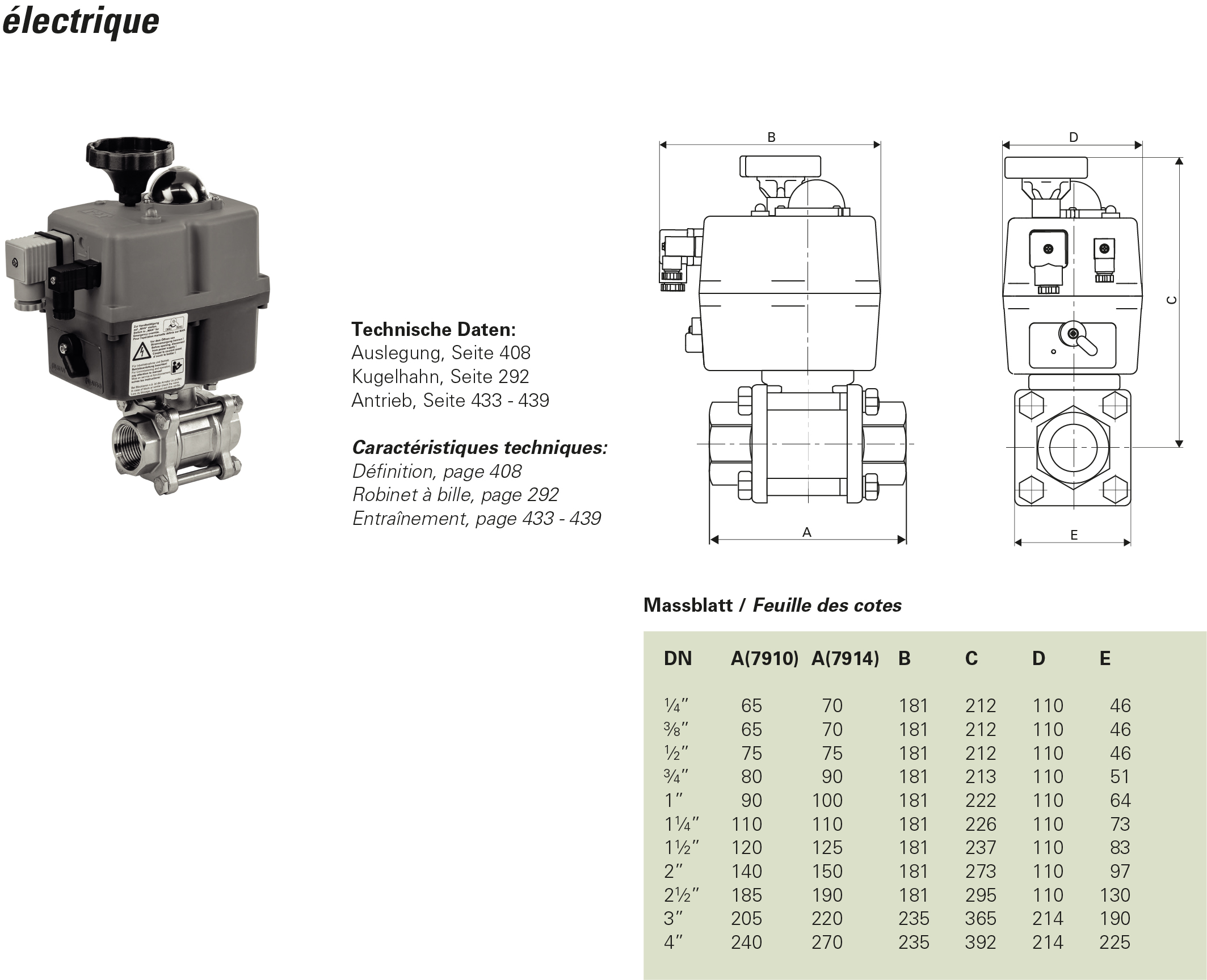

Elektrisch angetriebener Kugelhahn, 1/4“ – 4“, 64 bar, Edelstahl, 7910
Elektrisch angetriebener, hochwertiger Edelstahlkugelhahn in dreiteiliger Bauweise und vollem Durchgang, Anschluss Innengewinde ISO 7-1, das Materialzeugnis 3.1 ist bei Bedarf verfügbar. Mittelteil einfach austausch- oder wartbar. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Kugelhahn (ATEX, Option: 3.1)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Kugelhahn (ATEX, Option: 3.1)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Kugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +204°C
- Gehäuse: Edelstahl 1.4408
- Gehäuseschrauben: Edelstahl 1.4301
- Anschlüsse: Edelstahl 1.4408
- Kugel: Edelstahl 1.4408
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4436
- Spindeldichtung: PTFE
- Gewindeanschluss: konisch nach ISO 7-1
- Zulassung: ATEX, 3.1 (Option)
Elektroschwenkantrieb 90°
- Spannung: Rp1/4"-Rp3/4" L = 24 VUC oder H = 110 - 240 VUC, Rp1" - Rp4" S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 791XEL
CHF 427.40*
Produktnummer:
7910025S20
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Innengewinde
Spannung
Ab
1
CHF 368.50*
Ab
2
CHF 353.76*
Ab
5
CHF 335.34*
Ab
10
CHF 313.23*
Ab
1
CHF 368.50*
Ab
2
CHF 353.76*
Ab
5
CHF 335.34*
Ab
10
CHF 313.23*
Ab
1
CHF 368.50*
Ab
2
CHF 353.76*
Ab
5
CHF 335.34*
Ab
10
CHF 313.23*
Ab
1
CHF 375.40*
Ab
2
CHF 360.38*
Ab
5
CHF 341.61*
Ab
10
CHF 319.09*
Ab
1
CHF 427.40*
Ab
2
CHF 410.30*
Ab
5
CHF 388.93*
Ab
10
CHF 363.29*
Ab
1
CHF 585.30*
Ab
2
CHF 561.89*
Ab
5
CHF 532.62*
Ab
10
CHF 497.51*
Ab
1
CHF 632.70*
Ab
2
CHF 607.39*
Ab
5
CHF 575.76*
Ab
10
CHF 537.80*
Ab
1
CHF 848.30*
Ab
2
CHF 814.37*
Ab
5
CHF 771.95*
Ab
10
CHF 721.06*
Ab
1
CHF 1’268.90*
Ab
2
CHF 1’218.14*
Ab
5
CHF 1’154.70*
Ab
10
CHF 1’078.57*
Ab
1
CHF 1’695.10*
Ab
2
CHF 1’627.30*
Ab
5
CHF 1’542.54*
Ab
10
CHF 1’440.84*
Ab
1
CHF 2’139.70*
Ab
2
CHF 2’054.11*
Ab
5
CHF 1’947.13*
Ab
10
CHF 1’818.75*
| Dokumentation: | 791XEL |
|---|
