2/2-Wege Flanschkugelhahn in Stahlguss

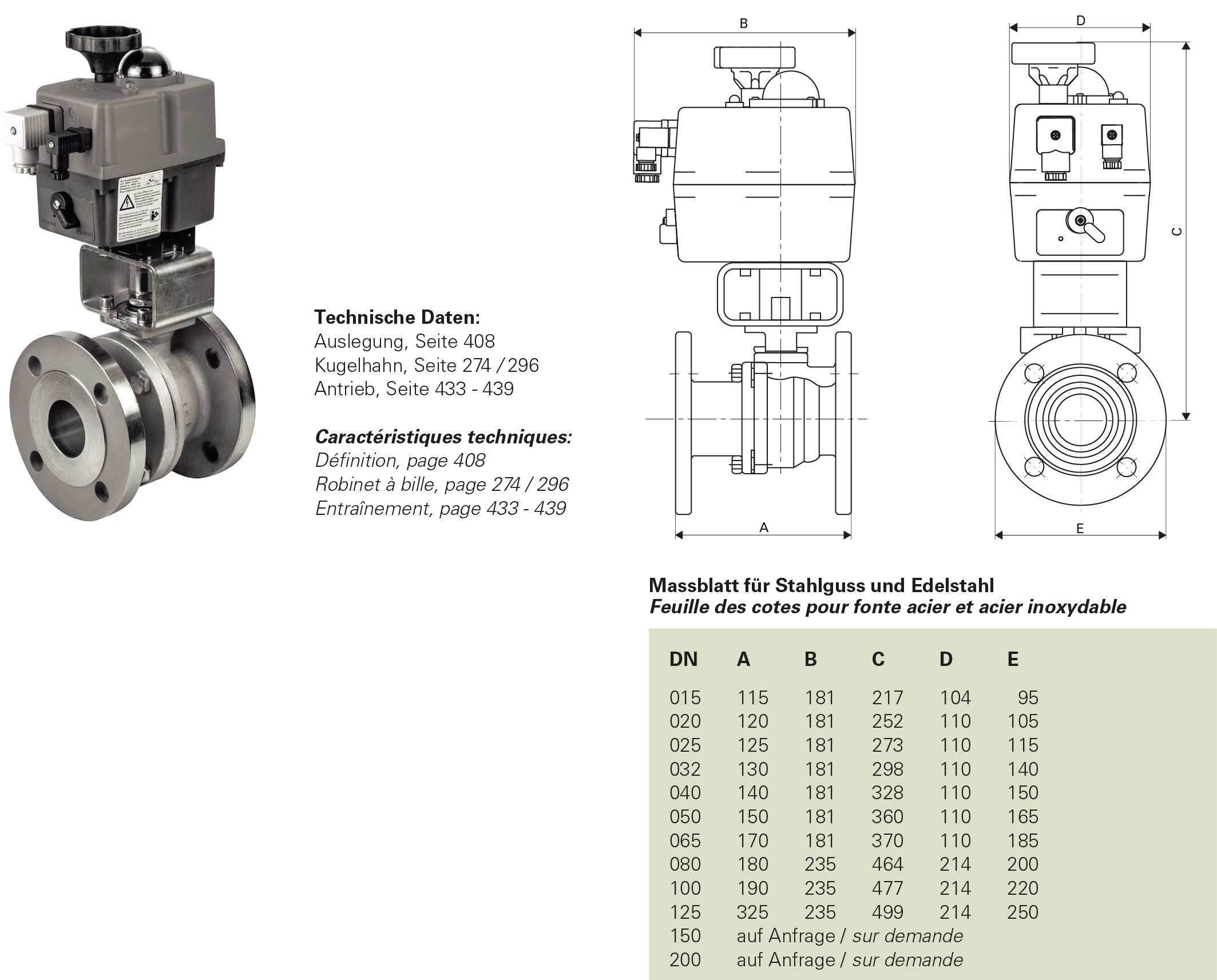

Elektrisch angetriebener Kugelhahn, DN25 – DN200, 16 bar, Stahlguss, 760001
Elektrisch angetriebener, hochwertiger Flanschkugelhahn in Stahlguss mit Einbaulänge DIN 3202-F4/5 . Die Armatur verfügt über TA-Luft, Atex und Fire Safe Zulassungen. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Flanschkugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +160°C
- Gehäuse: Stahl 1.0619
- Gehäusedichtung: PTFE
- Kugel: DN15 - 40: Edelstahl 1.4301, DN50 - 200: Edelstahl 1.4308
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4401
- Spindeldichtung: PTFE + O-Ring FPM
- Tellerfeder: Stahl 1.0619
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: TA-Luft, ATEX, Fire Safe
Elektroschwenkantrieb 90°
- Spannung: DN15 L = 24 VUC oder H = 110 - 240 VUC, DN20 - DN125 S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 760001EL
CHF 1’080.90*
Produktnummer:
760001050S55
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Spannung
Ab
1
CHF 617.00*
Ab
2
CHF 592.32*
Ab
5
CHF 561.47*
Ab
10
CHF 524.45*
Ab
1
CHF 632.40*
Ab
2
CHF 607.10*
Ab
5
CHF 575.48*
Ab
10
CHF 537.54*
Ab
1
CHF 663.50*
Ab
2
CHF 636.96*
Ab
5
CHF 603.79*
Ab
10
CHF 563.98*
Ab
1
CHF 804.20*
Ab
2
CHF 772.03*
Ab
5
CHF 731.82*
Ab
10
CHF 683.57*
Ab
1
CHF 859.85*
Ab
2
CHF 825.46*
Ab
5
CHF 782.46*
Ab
10
CHF 730.87*
Ab
1
CHF 1’080.90*
Ab
2
CHF 1’037.66*
Ab
5
CHF 983.62*
Ab
10
CHF 918.77*
Ab
1
CHF 1’387.00*
Ab
2
CHF 1’331.52*
Ab
5
CHF 1’262.17*
Ab
10
CHF 1’178.95*
Ab
1
CHF 1’807.45*
Ab
2
CHF 1’735.15*
Ab
5
CHF 1’644.78*
Ab
10
CHF 1’536.33*
Ab
1
CHF 2’005.75*
Ab
2
CHF 1’925.52*
Ab
5
CHF 1’825.23*
Ab
10
CHF 1’704.89*
Ab
1
CHF 2’840.55*
Ab
2
CHF 2’726.93*
Ab
5
CHF 2’584.90*
Ab
10
CHF 2’414.47*
| Dokumentation: | 760001EL |
|---|
