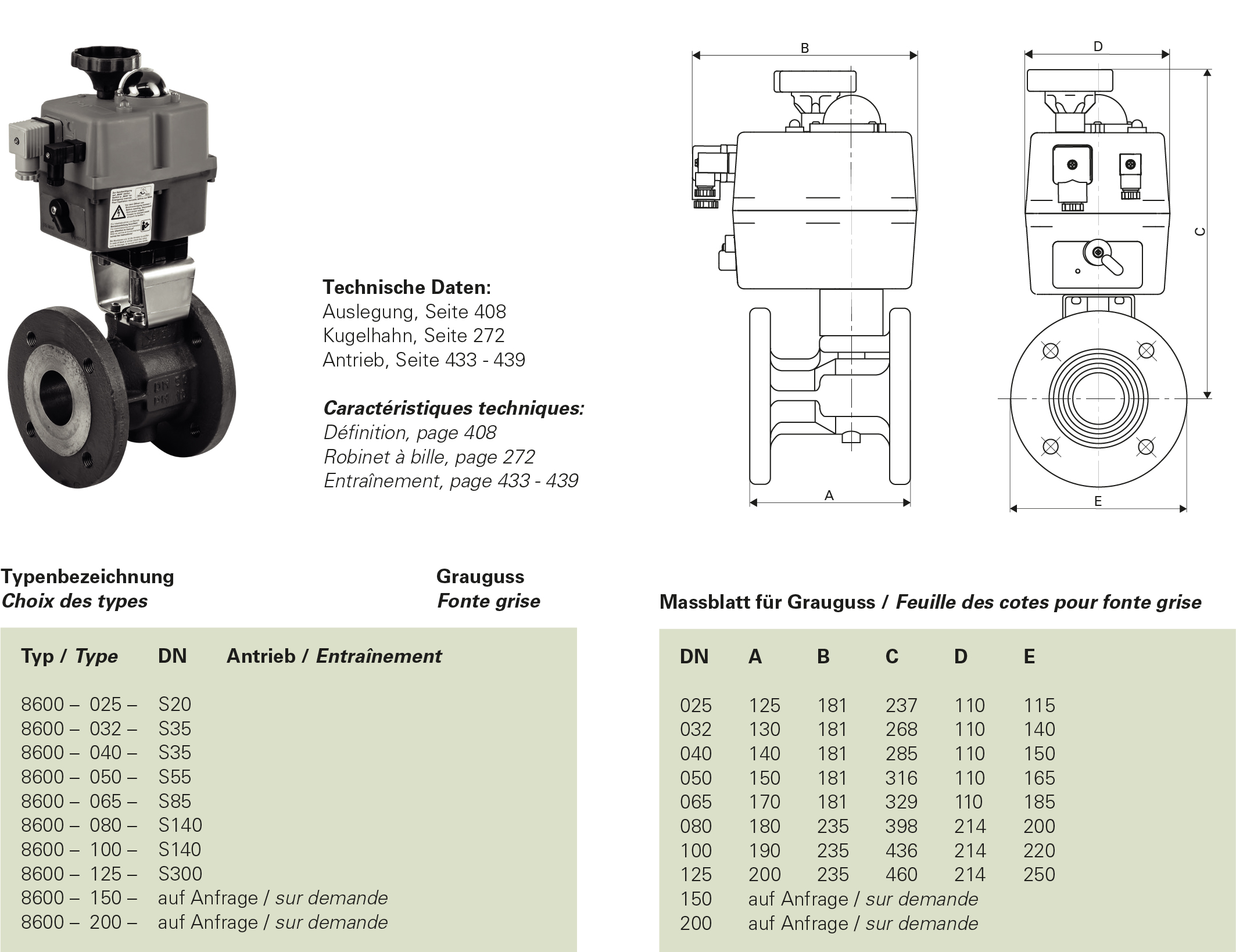

2/2-Wege Flanschkugelhahn in Grauguss
Elektrisch angetriebener Kugelhahn, DN25 – DN200, 16 bar, Grauguss, 8600
Elektrisch angetriebener Flanschkugelhahn in Grauguss mit Einbaulänge DIN 3202-F4 und PN16. Oberfläche grundiert, Epoxy RAL 3002. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Flanschkugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: GG-25 (Grauguss), grundiert (Epoxy RAL 3002)
- Gehäusedichtung: O-Ring NBR
- Kugel: Edelstahl 1.4308
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4301
- Spindeldichtung: PTFE + O-Ring NBR
- Tellerfeder: Stahl 1.0619
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: TA-Luft
Elektroschwenkantrieb 90°
- Spannung: 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 8600EL
CHF 660.55*
Produktnummer:
8600040S35
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Spannung
Ab
1
CHF 526.00*
Ab
2
CHF 504.96*
Ab
5
CHF 478.66*
Ab
10
CHF 447.10*
Ab
1
CHF 652.95*
Ab
2
CHF 626.83*
Ab
5
CHF 594.18*
Ab
10
CHF 555.01*
Ab
1
CHF 660.55*
Ab
2
CHF 634.13*
Ab
5
CHF 601.10*
Ab
10
CHF 561.47*
Ab
1
CHF 834.85*
Ab
2
CHF 801.46*
Ab
5
CHF 759.71*
Ab
10
CHF 709.62*
Ab
1
CHF 1’086.85*
Ab
2
CHF 1’043.38*
Ab
5
CHF 989.03*
Ab
10
CHF 923.82*
Ab
1
CHF 1’401.05*
Ab
2
CHF 1’345.01*
Ab
5
CHF 1’274.96*
Ab
10
CHF 1’190.89*
Ab
1
CHF 1’503.30*
Ab
2
CHF 1’443.17*
Ab
5
CHF 1’368.00*
Ab
10
CHF 1’277.81*
Ab
1
CHF 2’021.10*
Ab
2
CHF 1’940.26*
Ab
5
CHF 1’839.20*
Ab
10
CHF 1’717.94*
| Dokumentation: | 8600EL |
|---|
