2/2-Wege Kugelhähne in PVC-U
Elektrisch angetriebener Kugelhahn, d16 – d110, 16 bar, PVC-U, PV10053A
Elektrisch angetriebener Kunststoffkugelhahn in PVC-U mit vollem Durchgang für die Anwendung mit aggressiven Medien. Der Montagefuss ermöglicht die einfache Befestigung der Armatur, weitere Anschlüsse als Klebemuffe, Klebestutzen, Gewindemuffe oder als PE Schweissstutzen auf Anfrage erhältlich. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: 0° bis max. +60°C
- Gehäuse: PVC-U
- Kugel: PVC-U
- Kugeldichtung: PTFE
- O-Ring: EPDM
- Anschluss: Klebemuffe
Elektroschwenkantrieb 90°
- Spannung: 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Adaption
- Mantelrohr: PA-GF
- Spindel: PA-GF
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.

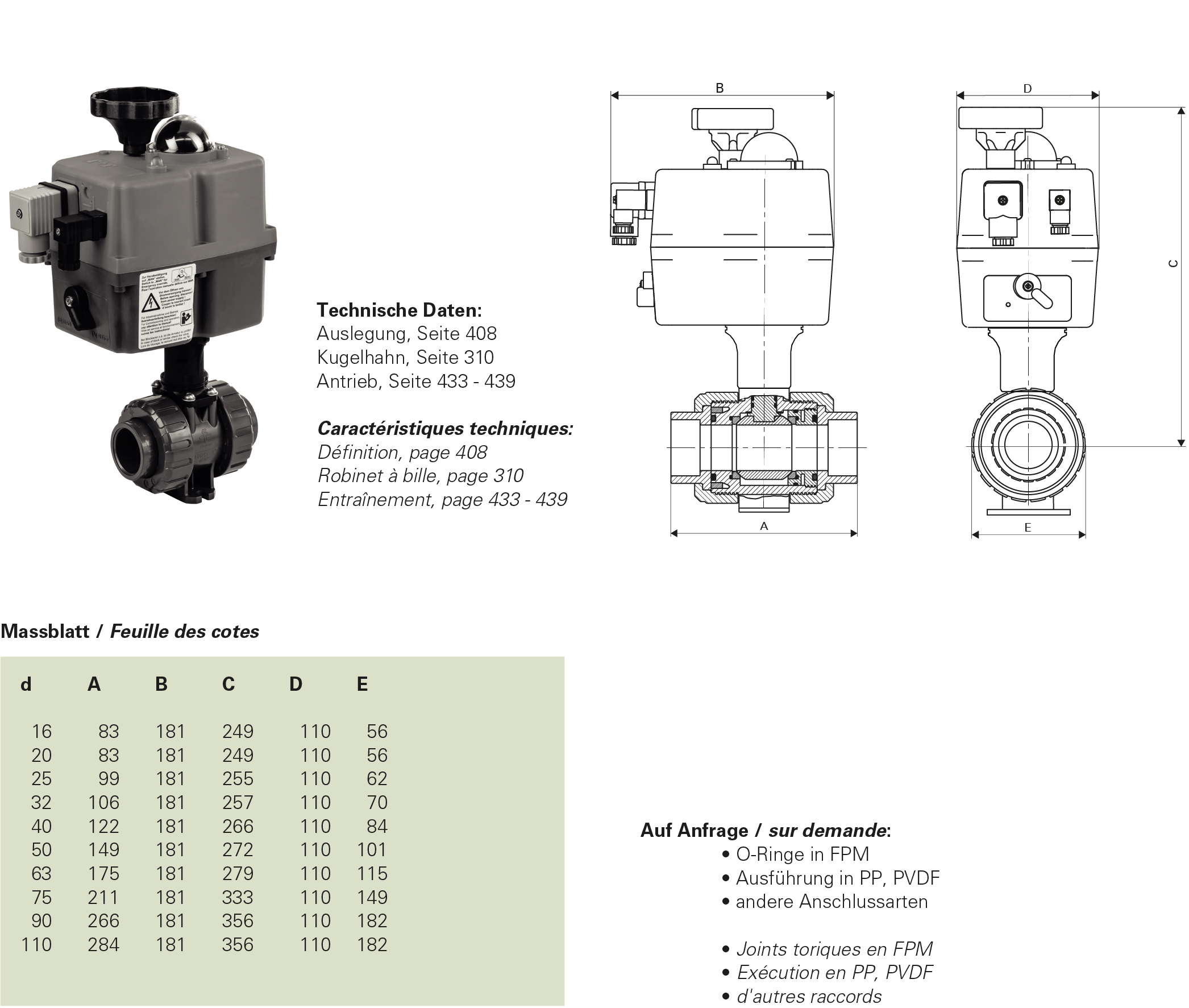

- Dokumentation: PV10053AEL
CHF 440.80*
Produktnummer:
PV10053A050S20
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Klebemuffe
Spannung
Ab
1
CHF 386.60*
Ab
2
CHF 371.14*
Ab
5
CHF 351.81*
Ab
10
CHF 328.61*
Ab
1
CHF 388.00*
Ab
2
CHF 372.48*
Ab
5
CHF 353.08*
Ab
10
CHF 329.80*
Ab
1
CHF 395.90*
Ab
2
CHF 380.06*
Ab
5
CHF 360.27*
Ab
10
CHF 336.52*
Ab
1
CHF 403.50*
Ab
2
CHF 387.36*
Ab
5
CHF 367.19*
Ab
10
CHF 342.98*
Ab
1
CHF 419.30*
Ab
2
CHF 402.53*
Ab
5
CHF 381.56*
Ab
10
CHF 356.41*
Ab
1
CHF 440.80*
Ab
2
CHF 423.17*
Ab
5
CHF 401.13*
Ab
10
CHF 374.68*
Ab
1
CHF 455.50*
Ab
2
CHF 437.28*
Ab
5
CHF 414.51*
Ab
10
CHF 387.18*
Ab
1
CHF 746.00*
Ab
2
CHF 716.16*
Ab
5
CHF 678.86*
Ab
10
CHF 634.10*
Ab
1
CHF 811.00*
Ab
2
CHF 778.56*
Ab
5
CHF 738.01*
Ab
10
CHF 689.35*
Ab
1
CHF 900.80*
Ab
2
CHF 864.77*
Ab
5
CHF 819.73*
Ab
10
CHF 765.68*
| Dokumentation: | PV10053AEL |
|---|
