2/2-Wege Kompaktflanschkugelhahn in Edelstahl

Pneumatisch angetriebener Kugelhahn, DN15 – DN150, 16bar, Edelstahl, 7610

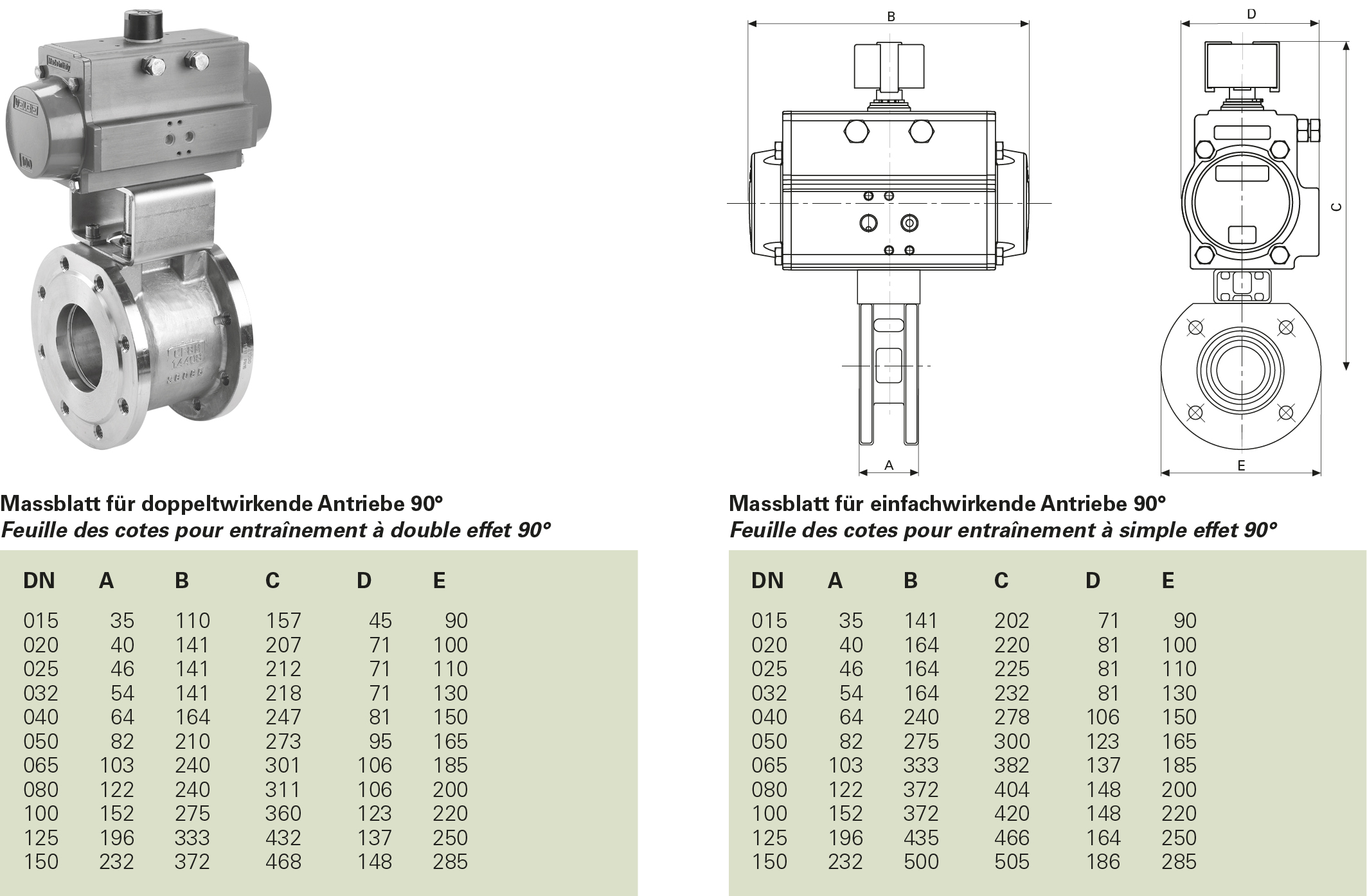

Typ 7610DA_SR
Typ 7610DA_SR
Typ 7610DA_SR
Typ 7610DA_SR
Hochwertiger Kugelhahn in Edelstahl in Wafer-Bauform, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Armatur verfügt über TA-Luft Zulassungen. 3.1 Zeugnis, ATEX und Fire Safe Zulassungen auf Anfrage. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:

  • Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
  • Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
  • Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.

Zulassung: Flanschkugelhahn (TA-Luft, Option: Fire Safe), pneumatischer Schwenkantrieb (Option: ATEX)

Option: PN40, DN80 - DN150 in PN10, PTFE Vollschale hohlraumfrei, Fire Safe, ANSI 150 / 300, Heizmantel, Komplett in Edelstahl, Drosselung der Schwenkgeschwindigkeit

Flanschkugelhahn
  • Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
  • Medium: Gase, Flüssigkeiten
  • Temperaturbereich: -20° bis max. +160°C
  • Gehäuse: Edelstahl 1.4408
  • Gehäusedichtung: O-Ring FPM
  • Kugel: Edelstahl 1.4408
  • Kugeldichtung: PTFE
  • Spindel: Edelstahl 1.4401
  • Spindeldichtung: PTFE + O-Ring FPM
  • Tellerfeder: Stahl 1.0619
  • Flanschanschluss: DIN 2501 PN 16
  • Zulassung: TA-Luft, Fire Safe (Option)

Pneumatischer Schwenkantrieb
  • Steuerdruck: 6 - 8 bar
  • Medium: Druckluft nicht geölt
  • Bauart: doppelwirkend, einfachwirkend
  • Temperatur: -20° bis +85°C
  • Gehäuse: Aluminium eloxiert, 45- 50 Mikron
  • Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
  • Deckelschrauben: Edelstahl
  • Kolben: Aluminiumdruckguss
  • Kolbenführung: POM
  • Ritzel: Stahl vernickelt
  • Schwenkeinstellung: 0 bis 90°, +/- 5°
  • Dichtungen: NBR
  • Zulassung: ATEX (Option)

Adaption
  • Bügel: Stahl verzinkt
  • Mitnehmer: Stahl verzinkt
  • Reduktion: Inox 1.4408 gesintert
Flansch
Antriebs-Funktion

CHF 817.10*

Produktnummer: 7610050DA075

Verfügbarkeit: Sofort verfügbar

Lager

Artikelnummer

Flansch

Antriebs-Funktion

7610015DA032

DN15
doppeltwirkend

CHF 374.40*

3D
Ab 1
CHF 374.40*
Ab 2
CHF 359.42*
Ab 5
CHF 340.70*
Ab 10
CHF 318.24*

7610015SR052

DN15
einfachwirkend (mit Federrückstellung)

CHF 424.90*

3D
Ab 1
CHF 424.90*
Ab 2
CHF 407.90*
Ab 5
CHF 386.66*
Ab 10
CHF 361.17*

7610020DA052

DN20
doppeltwirkend

CHF 450.70*

3D
Ab 1
CHF 450.70*
Ab 2
CHF 432.67*
Ab 5
CHF 410.14*
Ab 10
CHF 383.10*

7610020SR063

DN20
einfachwirkend (mit Federrückstellung)

CHF 484.10*

3D
Ab 1
CHF 484.10*
Ab 2
CHF 464.74*
Ab 5
CHF 440.53*
Ab 10
CHF 411.49*

7610025DA052

DN25
doppeltwirkend

CHF 476.30*

3D
Ab 1
CHF 476.30*
Ab 2
CHF 457.25*
Ab 5
CHF 433.43*
Ab 10
CHF 404.86*

7610025SR063

DN25
einfachwirkend (mit Federrückstellung)

CHF 524.20*

3D
Ab 1
CHF 524.20*
Ab 2
CHF 503.23*
Ab 5
CHF 477.02*
Ab 10
CHF 445.57*

7610032DA052

DN32
doppeltwirkend

CHF 551.00*

3D
Ab 1
CHF 551.00*
Ab 2
CHF 528.96*
Ab 5
CHF 501.41*
Ab 10
CHF 468.35*

7610032SR063

DN32
einfachwirkend (mit Federrückstellung)

CHF 587.10*

3D
Ab 1
CHF 587.10*
Ab 2
CHF 563.62*
Ab 5
CHF 534.26*
Ab 10
CHF 499.04*

7610040DA063

DN40
doppeltwirkend

CHF 626.40*

3D
Ab 1
CHF 626.40*
Ab 2
CHF 601.34*
Ab 5
CHF 570.02*
Ab 10
CHF 532.44*

7610040SR085

DN40
einfachwirkend (mit Federrückstellung)

CHF 747.10*

3D
Ab 1
CHF 747.10*
Ab 2
CHF 717.22*
Ab 5
CHF 679.86*
Ab 10
CHF 635.04*

7610050DA075

DN50
doppeltwirkend

CHF 817.10*

3D
Ab 1
CHF 817.10*
Ab 2
CHF 784.42*
Ab 5
CHF 743.56*
Ab 10
CHF 694.54*

7610050SR100

DN50
einfachwirkend (mit Federrückstellung)

CHF 945.10*

3D
Ab 1
CHF 803.34*
Ab 2
CHF 907.30*
Ab 5
CHF 860.04*
Ab 10
CHF 803.34*

7610065DA085

DN65
doppeltwirkend

CHF 1’075.70*

3D
Ab 1
CHF 914.35*
Ab 2
CHF 1’032.29*
Ab 5
CHF 978.52*
Ab 10
CHF 914.35*

7610065SR115

DN65
einfachwirkend (mit Federrückstellung)

CHF 1’318.50*

3D
Ab 1
CHF 1’120.73*
Ab 2
CHF 1’262.78*
Ab 5
CHF 1’197.01*
Ab 10
CHF 1’118.09*

7610080DA085

DN80
doppeltwirkend

CHF 1’288.30*

3D
Ab 1
CHF 1’095.06*
Ab 2
CHF 1’236.58*
Ab 5
CHF 1’172.17*
Ab 10
CHF 1’094.89*

7610080SR125

DN80
einfachwirkend (mit Federrückstellung)

CHF 1’599.40*

3D
Ab 1
CHF 1’359.49*
Ab 2
CHF 1’533.02*
Ab 5
CHF 1’453.18*
Ab 10
CHF 1’357.37*

7610100DA100

DN100
doppeltwirkend

CHF 1’800.00*

3D
Ab 1
CHF 1’530.00*
Ab 2
CHF 1’713.12*
Ab 5
CHF 1’623.90*
Ab 10
CHF 1’516.83*

7610100SR125

DN100
einfachwirkend (mit Federrückstellung)

CHF 2’033.00*

3D
Ab 1
CHF 1’728.05*
Ab 2
CHF 1’936.70*
Ab 5
CHF 1’835.83*
Ab 10
CHF 1’714.79*

7610125DA115

DN125
doppeltwirkend

CHF 3’130.80*

3D
Ab 1
CHF 3’130.80*
Ab 2
CHF 3’005.57*
Ab 5
CHF 2’849.03*
Ab 10
CHF 2’661.18*

7610125SR140

DN125
einfachwirkend (mit Federrückstellung)

CHF 3’508.30*

3D
Ab 1
CHF 3’508.30*
Ab 2
CHF 3’367.97*
Ab 5
CHF 3’192.55*
Ab 10
CHF 2’982.06*

7610150DA125

DN150
doppeltwirkend

CHF 4’368.40*

3D
Ab 1
CHF 3’713.14*
Ab 2
CHF 4’178.69*
Ab 5
CHF 3’961.05*
Ab 10
CHF 3’699.88*

7610150SR160

DN150
einfachwirkend (mit Federrückstellung)

CHF 5’405.90*

3D
Ab 1
CHF 4’595.02*
Ab 2
CHF 5’177.57*
Ab 5
CHF 4’907.90*
Ab 10
CHF 4’584.31*
Dokumentation: 7610DA_SR
