2/2-Wege Kugelhahn in Edelstahl mit Innen-/Innengewinde
Pneumatisch angetriebener Kugelhahn, 1/4“ – 4“, 64 bar, Edelstahl, 7910
Hochwertiger Edelstahlkugelhahn in dreiteiliger Bauweise und vollem Durchgang, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Anschlüsse sind als Innengewinde oder Anschweissflansche verfügbar. Dank der dreiteiligen Bauweise kann diese Armatur im Bedarfsfall einfach gewartet werden. Die Armatur verfügt über ATEX-Zulassung, das Materialzeugnis 3.1 ist bei Bedarf verfügbar. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.

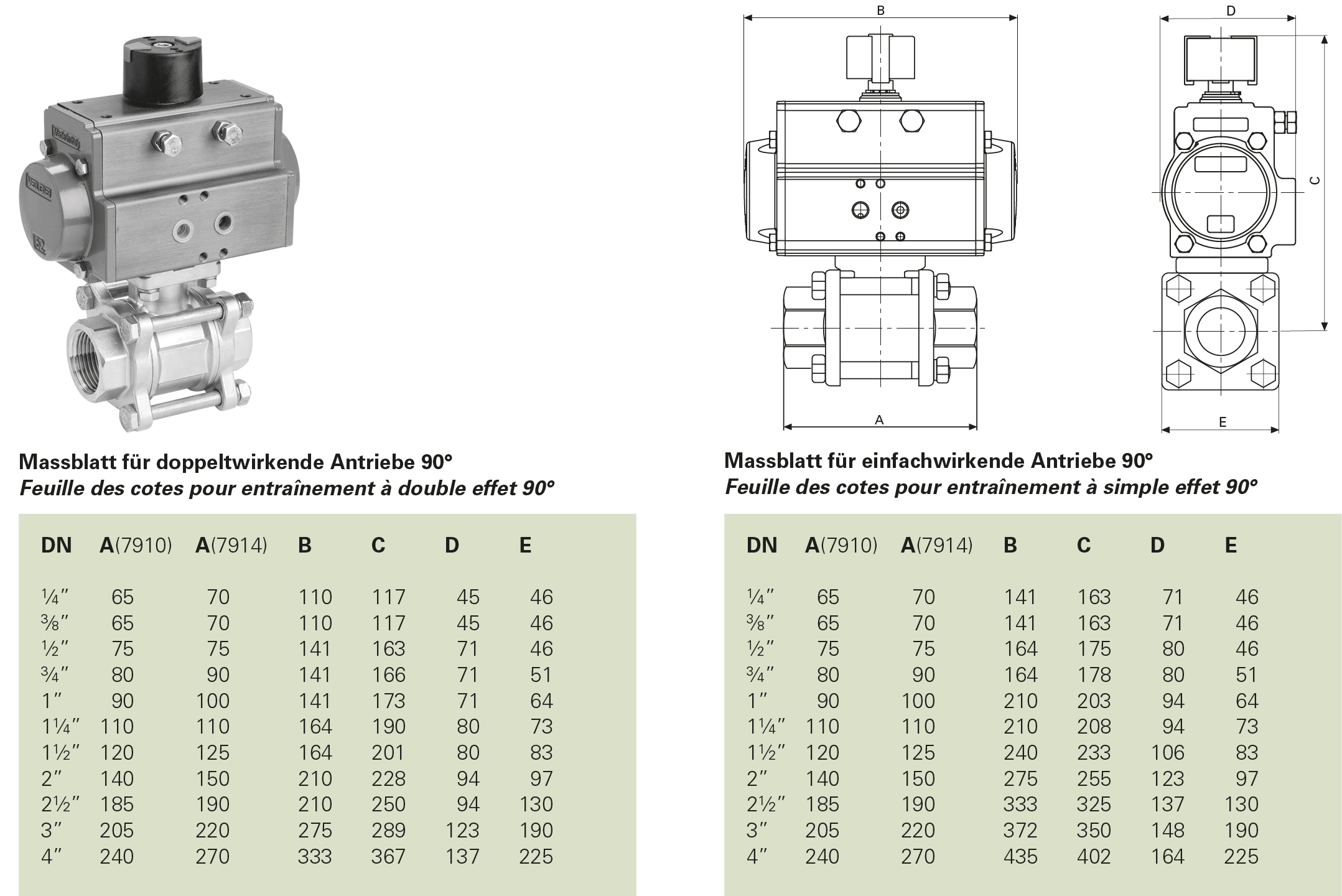

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Kugelhahn (ATEX, Option: 3.1), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Kugelhahn (ATEX, Option: 3.1), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
Kugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +204°C
- Gehäuse: Edelstahl 1.4408
- Gehäuseschrauben: Edelstahl 1.4301
- Anschlüsse: Edelstahl 1.4408
- Kugel: Edelstahl 1.4408
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4436
- Spindeldichtung: PTFE
- Gewindeanschluss: konisch nach ISO 7-1
- Zulassung: ATEX, 3.1 (Option)
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)
- Dokumentation: 791XDA_SR
CHF 286.40*
Produktnummer:
7910025DA052
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Innengewinde
Antriebs-Funktion
Ab
1
CHF 207.70*
Ab
2
CHF 199.39*
Ab
5
CHF 189.01*
Ab
10
CHF 176.55*
Ab
1
CHF 257.75*
Ab
2
CHF 247.44*
Ab
5
CHF 234.55*
Ab
10
CHF 219.09*
Ab
1
CHF 207.70*
Ab
2
CHF 199.39*
Ab
5
CHF 189.01*
Ab
10
CHF 176.55*
Ab
1
CHF 257.75*
Ab
2
CHF 247.44*
Ab
5
CHF 234.55*
Ab
10
CHF 219.09*
Ab
1
CHF 244.90*
Ab
2
CHF 235.10*
Ab
5
CHF 222.86*
Ab
10
CHF 208.17*
Ab
1
CHF 289.50*
Ab
2
CHF 277.92*
Ab
5
CHF 263.45*
Ab
10
CHF 246.08*
Ab
1
CHF 253.70*
Ab
2
CHF 243.55*
Ab
5
CHF 230.87*
Ab
10
CHF 215.65*
Ab
1
CHF 299.95*
Ab
2
CHF 287.95*
Ab
5
CHF 272.95*
Ab
10
CHF 254.96*
Ab
1
CHF 286.40*
Ab
2
CHF 274.94*
Ab
5
CHF 260.62*
Ab
10
CHF 243.44*
Ab
1
CHF 349.10*
Ab
2
CHF 335.14*
Ab
5
CHF 317.68*
Ab
10
CHF 296.74*
Ab
1
CHF 306.50*
Ab
2
CHF 294.24*
Ab
5
CHF 278.92*
Ab
10
CHF 260.53*
Ab
1
CHF 376.45*
Ab
2
CHF 361.39*
Ab
5
CHF 342.57*
Ab
10
CHF 319.98*
Ab
1
CHF 358.90*
Ab
2
CHF 344.54*
Ab
5
CHF 326.60*
Ab
10
CHF 305.07*
Ab
1
CHF 465.45*
Ab
2
CHF 446.83*
Ab
5
CHF 423.56*
Ab
10
CHF 395.63*
Ab
1
CHF 487.65*
Ab
2
CHF 468.14*
Ab
5
CHF 443.76*
Ab
10
CHF 414.50*
Ab
1
CHF 636.35*
Ab
2
CHF 610.90*
Ab
5
CHF 579.08*
Ab
10
CHF 540.90*
Ab
1
CHF 742.70*
Ab
2
CHF 712.99*
Ab
5
CHF 675.86*
Ab
10
CHF 631.30*
Ab
1
CHF 1’032.45*
Ab
2
CHF 991.15*
Ab
5
CHF 939.53*
Ab
10
CHF 877.58*
Ab
1
CHF 1’048.85*
Ab
2
CHF 1’006.90*
Ab
5
CHF 954.45*
Ab
10
CHF 891.52*
Ab
1
CHF 1’309.45*
Ab
2
CHF 1’257.07*
Ab
5
CHF 1’191.60*
Ab
10
CHF 1’113.03*
Ab
1
CHF 1’832.00*
Ab
2
CHF 1’758.72*
Ab
5
CHF 1’667.12*
Ab
10
CHF 1’557.20*
Ab
1
CHF 2’250.60*
Ab
2
CHF 2’160.58*
Ab
5
CHF 2’048.05*
Ab
10
CHF 1’913.01*
| Dokumentation: | 791XDA_SR |
|---|
