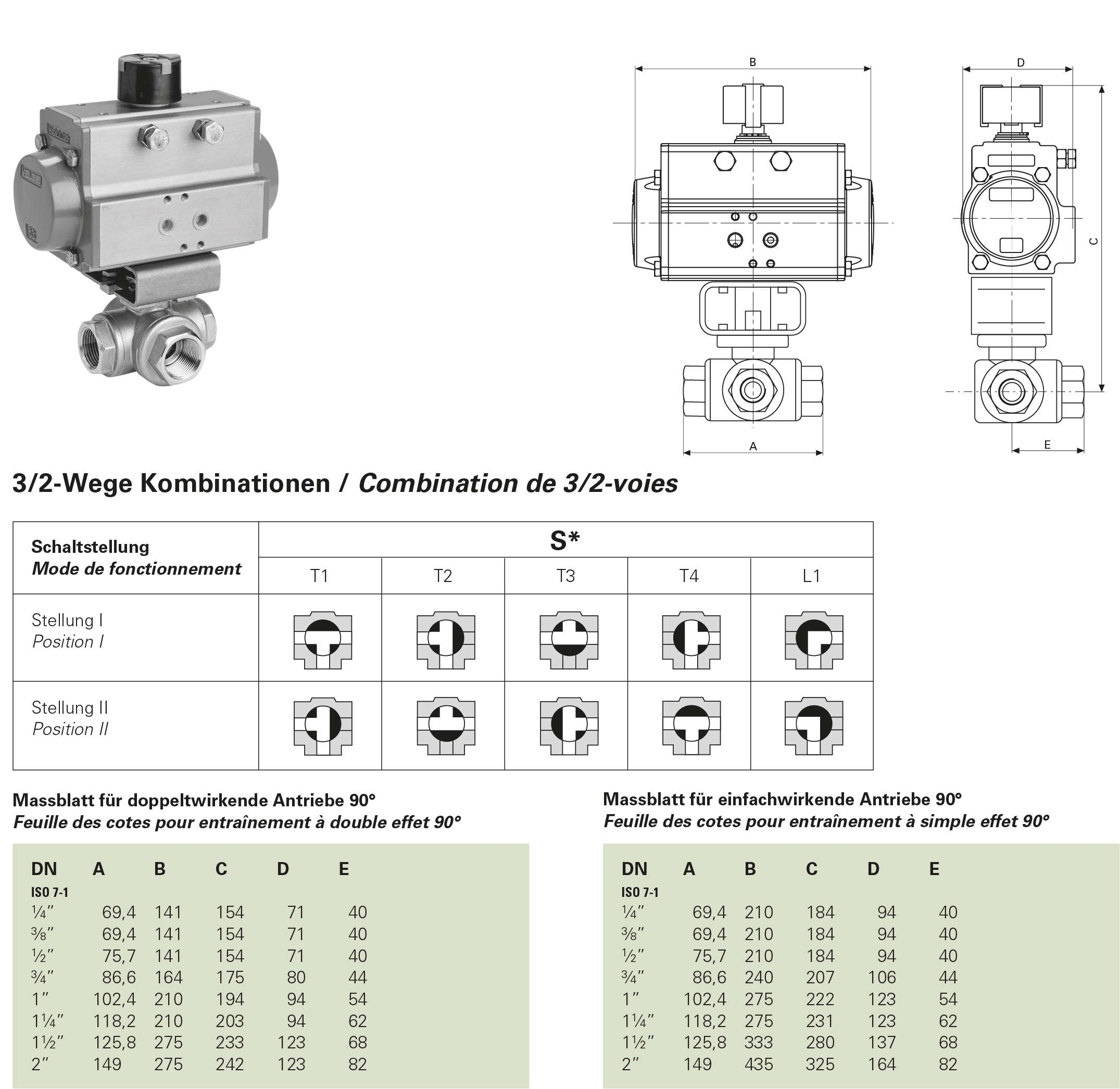

3/2-Wege Kugelhahn in Edelstahl mit Innen-/Innengewinde
Pneumatisch angetriebener Kugelhahn, 1/4“ – 4“, 64 bar, Edelstahl, KHL 400, KHT 500
Hochwertiger Dreiwegekugelhahn in Edelstahl, T- oder L-Bohrung und reduziertem Durchgang, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Materialzeugnis 3.1 bei Bedarf verfügbar. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Kugelhahn (Option: 3.1), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Kugelhahn (Option: 3.1), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
Kugelhahn
- Betriebsdruck: PN 16
- Medium: Gase, Flüssigkeiten
- Temperatur max.: +150°C
- Gehäuse: Edelstahl 1.4408
- Gehäusedichtung: PTFE
- Kugel: Edelstahl 1.4401
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4401
- Spindeldichtung: PTFE
- Stopfbuchse: Edelstahl 1.4401
- Anschluss: Gewinde nach ISO 7-1
- Zulassung: 3.1 (Option)
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert
- Dokumentation: KHL_KHTDA_SR
CHF 368.20*
Produktnummer:
PV3015T3DA052
Verfügbarkeit: Sofort verfügbar
