2/2-Wege Kugelhähne in PVC-U
Pneumatisch angetriebener Kugelhahn, d16 – d110, 16bar, PVC-U, PV10053A
Kunststoffkugelhahn in PVC-U mit vollem Durchgang, Anschluss mit Klebemuffe, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Der Montagefuss ermöglicht die einfache Befestigung der Armatur. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl. Weitere Anschlussvarianten auf Anfrage.

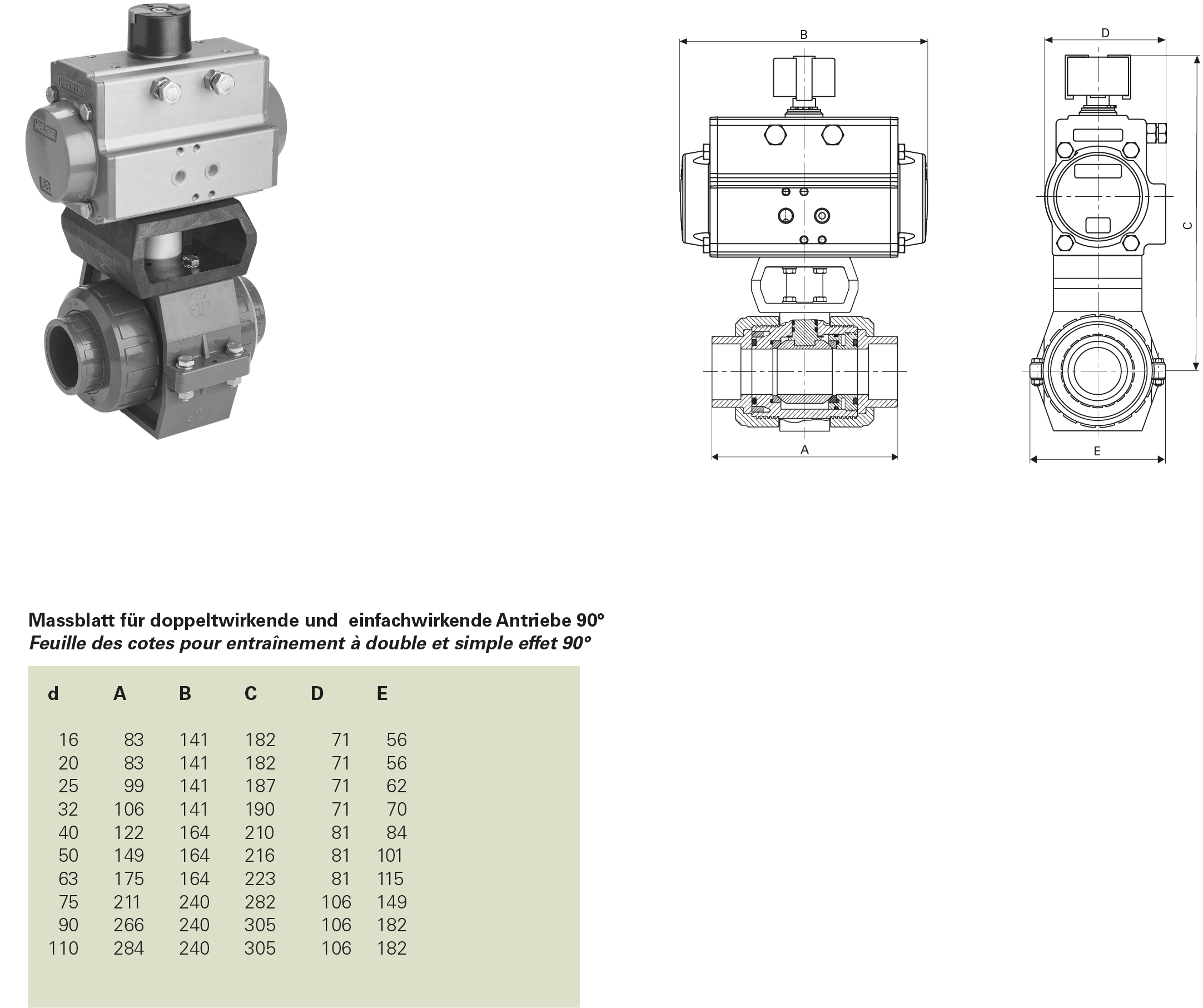

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Option: Drosselung der Schwenkgeschwindigkeit
Kugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: 0° bis max. +60°C
- Gehäuse: PVC-U
- Kugel: PVC-U
- Kugeldichtung: PTFE
- O-Ring: EPDM
- Anschluss: Klebemuffe
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)
Adaption
- Mantelrohr: PA-GF
- Spindel: PA-GF
- Dokumentation: PV10053ADA_SR
