3/2-Wege Kugelhähne in PVC-U

Pneumatisch angetriebener Kugelhahn, d16 – d63, 16bar, PVC-U, PV11013A, PV11003A

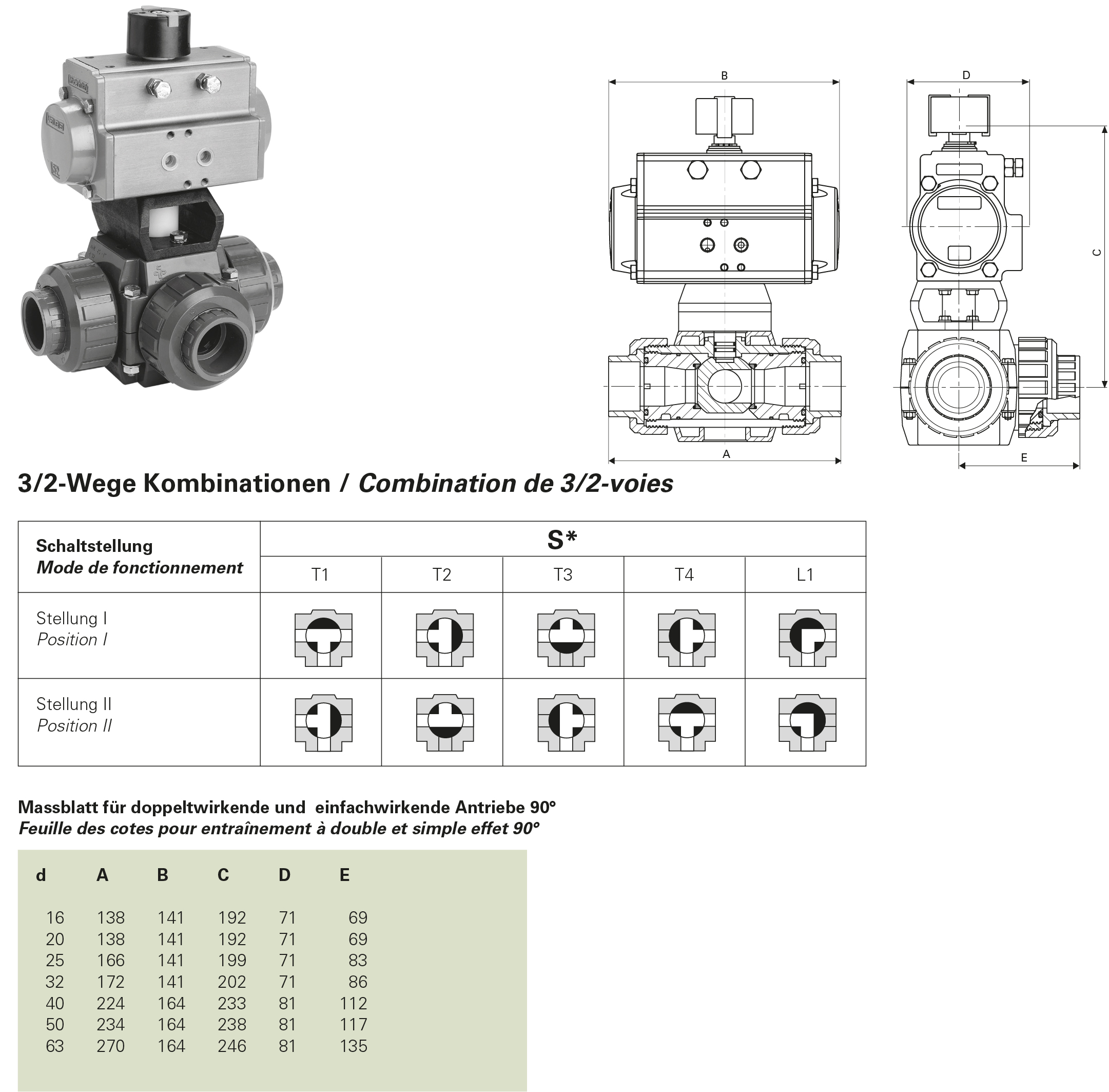

Typ PV110X3ADA_SR
Typ PV110X3ADA_SR
Typ PV110X3ADA_SR
Typ PV110X3ADA_SR
3/2 Wege Kunststoffkugelhahn in PVC-U mit T- oder L-Bohrung und reduziertem Durchgang, Anschluss mit Klebemuffe, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl. Weitere Anschlussvarianten auf Anfrage.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:

  • Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
  • Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
  • Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.

Option: Drosselung der Schwenkgeschwindigkeit

Kugelhahn
      • Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
      • Medium: Gase, Flüssigkeiten
      • Temperaturbereich: 0° bis max. +60°C
      • Gehäuse: PVC-U
      • Kugel: PVC-U
      • Kugeldichtung: PTFE
      • O-Ring: EPDM
      • Anschluss: Klebemuffe

      Pneumatischer Schwenkantrieb
      • Steuerdruck: 6 - 8 bar
      • Medium: Druckluft nicht geölt
      • Bauart: doppelwirkend, einfachwirkend
      • Temperatur: -20° bis +85°C
      • Gehäuse: Aluminium eloxiert, 45- 50 Mikron
      • Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
      • Deckelschrauben: Edelstahl
      • Kolben: Aluminiumdruckguss
      • Kolbenführung: POM
      • Ritzel: Stahl vernickelt
      • Schwenkeinstellung: 0 bis 90°, +/- 5°
      • Dichtungen: NBR
      • Zulassung: ATEX (Option)

      Adaption
      • Bügel: PA-GF
      • Mitnehmer: PA-GF
        Kugelbohrung
        Klebemuffe
        Antriebs-Funktion

        CHF 467.60*

        Produktnummer: PV11013A063T3DA063

        Verfügbarkeit: Lieferzeit 3-4 Wochen

        Lager

        Artikelnummer

        Kugelbohrung

        Klebemuffe

        Antriebs-Funktion

        PV11013A016T1DA052

        T1-Version
        d16
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A016T1SR052

        T1-Version
        d16
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A020T1DA052

        T1-Version
        d20
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A020T1SR052

        T1-Version
        d20
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A025T1DA052

        T1-Version
        d25
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A025T1SR052

        T1-Version
        d25
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A032T1DA052

        T1-Version
        d32
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A032T1SR052

        T1-Version
        d32
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 1
        CHF 345.80*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A040T1DA063

        T1-Version
        d40
        doppeltwirkend

        CHF 435.40*

        Ab 1
        CHF 435.40*
        Ab 2
        CHF 417.98*
        Ab 5
        CHF 396.21*
        Ab 10
        CHF 370.09*

        PV11013A040T1SR063

        T1-Version
        d40
        einfachwirkend (mit Federrückstellung)

        CHF 445.90*

        Ab 1
        CHF 445.90*
        Ab 2
        CHF 428.06*
        Ab 5
        CHF 405.77*
        Ab 10
        CHF 379.02*

        PV11013A050T1DA063

        T1-Version
        d50
        doppeltwirkend

        CHF 436.40*

        Ab 1
        CHF 436.40*
        Ab 1
        CHF 426.60*
        Ab 5
        CHF 397.12*
        Ab 10
        CHF 370.94*

        PV11013A050T1SR063

        T1-Version
        d50
        einfachwirkend (mit Federrückstellung)

        CHF 446.90*

        Ab 1
        CHF 446.90*
        Ab 2
        CHF 429.02*
        Ab 5
        CHF 406.68*
        Ab 10
        CHF 379.87*

        PV11013A063T1DA063

        T1-Version
        d63
        doppeltwirkend

        CHF 467.60*

        Ab 1
        CHF 467.60*
        Ab 2
        CHF 448.90*
        Ab 5
        CHF 425.52*
        Ab 10
        CHF 397.46*

        PV11013A063T1SR063

        T1-Version
        d63
        einfachwirkend (mit Federrückstellung)

        CHF 478.10*

        Ab 1
        CHF 478.10*
        Ab 2
        CHF 458.98*
        Ab 5
        CHF 435.07*
        Ab 10
        CHF 406.39*

        PV11013A016T2DA052

        T2-Version
        d16
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A016T2SR052

        T2-Version
        d16
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A020T2DA052

        T2-Version
        d20
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A020T2SR052

        T2-Version
        d20
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A025T2DA052

        T2-Version
        d25
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A025T2SR052

        T2-Version
        d25
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A032T2DA052

        T2-Version
        d32
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A032T2SR052

        T2-Version
        d32
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A040T2DA063

        T2-Version
        d40
        doppeltwirkend

        CHF 435.40*

        Ab 1
        CHF 435.40*
        Ab 2
        CHF 417.98*
        Ab 5
        CHF 396.21*
        Ab 10
        CHF 370.09*

        PV11013A040T2SR063

        T2-Version
        d40
        einfachwirkend (mit Federrückstellung)

        CHF 445.90*

        Ab 1
        CHF 445.90*
        Ab 2
        CHF 428.06*
        Ab 5
        CHF 405.77*
        Ab 10
        CHF 379.02*

        PV11013A050T2DA063

        T2-Version
        d50
        doppeltwirkend

        CHF 436.40*

        Ab 1
        CHF 436.40*
        Ab 2
        CHF 418.94*
        Ab 5
        CHF 397.12*
        Ab 10
        CHF 370.94*

        PV11013A050T2SR063

        T2-Version
        d50
        einfachwirkend (mit Federrückstellung)

        CHF 446.90*

        Ab 1
        CHF 446.90*
        Ab 2
        CHF 429.02*
        Ab 5
        CHF 406.68*
        Ab 10
        CHF 379.87*

        PV11013A063T2DA063

        T2-Version
        d63
        doppeltwirkend

        CHF 467.60*

        Ab 1
        CHF 467.60*
        Ab 2
        CHF 448.90*
        Ab 5
        CHF 425.52*
        Ab 10
        CHF 397.46*

        PV11013A063T2SR063

        T2-Version
        d63
        einfachwirkend (mit Federrückstellung)

        CHF 478.10*

        Ab 1
        CHF 478.10*
        Ab 2
        CHF 458.98*
        Ab 5
        CHF 435.07*
        Ab 10
        CHF 406.39*

        PV11013A016T3DA052

        T3-Version
        d16
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A016T3SR052

        T3-Version
        d16
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A020T3DA052

        T3-Version
        d20
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A020T3SR052

        T3-Version
        d20
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A025T3DA052

        T3-Version
        d25
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A025T3SR052

        T3-Version
        d25
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A032T3DA052

        T3-Version
        d32
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A032T3SR052

        T3-Version
        d32
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A040T3DA063

        T3-Version
        d40
        doppeltwirkend

        CHF 435.40*

        Ab 1
        CHF 435.40*
        Ab 2
        CHF 417.98*
        Ab 5
        CHF 396.21*
        Ab 10
        CHF 370.09*

        PV11013A040T3SR063

        T3-Version
        d40
        einfachwirkend (mit Federrückstellung)

        CHF 445.90*

        Ab 1
        CHF 445.90*
        Ab 2
        CHF 428.06*
        Ab 5
        CHF 405.77*
        Ab 10
        CHF 379.02*

        PV11013A050T3DA063

        T3-Version
        d50
        doppeltwirkend

        CHF 436.40*

        Ab 1
        CHF 436.40*
        Ab 2
        CHF 418.94*
        Ab 5
        CHF 397.12*
        Ab 10
        CHF 370.94*

        PV11013A050T3SR063

        T3-Version
        d50
        einfachwirkend (mit Federrückstellung)

        CHF 446.90*

        Ab 1
        CHF 446.90*
        Ab 2
        CHF 429.02*
        Ab 5
        CHF 406.68*
        Ab 10
        CHF 379.87*

        PV11013A063T3DA063

        T3-Version
        d63
        doppeltwirkend

        CHF 467.60*

        Ab 1
        CHF 467.60*
        Ab 2
        CHF 448.90*
        Ab 5
        CHF 425.52*
        Ab 10
        CHF 397.46*

        PV11013A063T3SR063

        T3-Version
        d63
        einfachwirkend (mit Federrückstellung)

        CHF 478.10*

        Ab 1
        CHF 478.10*
        Ab 2
        CHF 458.98*
        Ab 5
        CHF 435.07*
        Ab 10
        CHF 406.39*

        PV11013A016T4DA052

        T4-Version
        d16
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A016T4SR052

        T4-Version
        d16
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A020T4DA052

        T4-Version
        d20
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11013A020T4SR052

        T4-Version
        d20
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11013A025T4DA052

        T4-Version
        d25
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A025T4SR052

        T4-Version
        d25
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A032T4DA052

        T4-Version
        d32
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11013A032T4SR052

        T4-Version
        d32
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11013A040T4DA063

        T4-Version
        d40
        doppeltwirkend

        CHF 435.40*

        Ab 1
        CHF 435.40*
        Ab 2
        CHF 417.98*
        Ab 5
        CHF 396.21*
        Ab 10
        CHF 370.09*

        PV11013A040T4SR063

        T4-Version
        d40
        einfachwirkend (mit Federrückstellung)

        CHF 445.90*

        Ab 1
        CHF 445.90*
        Ab 2
        CHF 428.06*
        Ab 5
        CHF 405.77*
        Ab 10
        CHF 379.02*

        PV11013A050T4DA063

        T4-Version
        d50
        doppeltwirkend

        CHF 436.40*

        Ab 1
        CHF 436.40*
        Ab 2
        CHF 418.94*
        Ab 5
        CHF 397.12*
        Ab 10
        CHF 370.94*

        PV11013A050T4SR063

        T4-Version
        d50
        einfachwirkend (mit Federrückstellung)

        CHF 446.90*

        Ab 1
        CHF 446.90*
        Ab 2
        CHF 429.02*
        Ab 5
        CHF 406.68*
        Ab 10
        CHF 379.87*

        PV11013A063T4DA063

        T4-Version
        d63
        doppeltwirkend

        CHF 467.60*

        Ab 1
        CHF 467.60*
        Ab 2
        CHF 448.90*
        Ab 5
        CHF 425.52*
        Ab 10
        CHF 397.46*

        PV11013A063T4SR063

        T4-Version
        d63
        einfachwirkend (mit Federrückstellung)

        CHF 478.10*

        Ab 1
        CHF 478.10*
        Ab 2
        CHF 458.98*
        Ab 5
        CHF 435.07*
        Ab 10
        CHF 406.39*

        PV11003A016L1DA052

        L1-Version
        d16
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11003A016L1SR052

        L1-Version
        d16
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11003A020L1DA052

        L1-Version
        d20
        doppeltwirkend

        CHF 353.30*

        Ab 1
        CHF 353.30*
        Ab 2
        CHF 339.17*
        Ab 5
        CHF 321.50*
        Ab 10
        CHF 300.31*

        PV11003A020L1SR052

        L1-Version
        d20
        einfachwirkend (mit Federrückstellung)

        CHF 347.40*

        Ab 1
        CHF 347.40*
        Ab 2
        CHF 333.50*
        Ab 5
        CHF 316.13*
        Ab 10
        CHF 295.29*

        PV11003A025L1DA052

        L1-Version
        d25
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11003A025L1SR052

        L1-Version
        d25
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11003A032L1DA052

        L1-Version
        d32
        doppeltwirkend

        CHF 358.40*

        Ab 1
        CHF 358.40*
        Ab 2
        CHF 344.06*
        Ab 5
        CHF 326.14*
        Ab 10
        CHF 304.64*

        PV11003A032L1SR052

        L1-Version
        d32
        einfachwirkend (mit Federrückstellung)

        CHF 352.50*

        Ab 1
        CHF 352.50*
        Ab 2
        CHF 338.40*
        Ab 5
        CHF 320.78*
        Ab 10
        CHF 299.63*

        PV11003A040L1DA063

        L1-Version
        d40
        doppeltwirkend

        CHF 435.40*

        Ab 1
        CHF 435.40*
        Ab 2
        CHF 417.98*
        Ab 5
        CHF 396.21*
        Ab 10
        CHF 370.09*

        PV11003A040L1SR063

        L1-Version
        d40
        einfachwirkend (mit Federrückstellung)

        CHF 445.90*

        Ab 1
        CHF 445.90*
        Ab 2
        CHF 428.06*
        Ab 5
        CHF 405.77*
        Ab 10
        CHF 379.02*

        PV11003A050L1DA063

        L1-Version
        d50
        doppeltwirkend

        CHF 436.40*

        Ab 1
        CHF 436.40*
        Ab 2
        CHF 418.94*
        Ab 5
        CHF 397.12*
        Ab 10
        CHF 370.94*

        PV11003A050L1SR063

        L1-Version
        d50
        einfachwirkend (mit Federrückstellung)

        CHF 446.90*

        Ab 1
        CHF 446.90*
        Ab 2
        CHF 429.02*
        Ab 5
        CHF 406.68*
        Ab 10
        CHF 379.87*

        PV11003A063L1DA063

        L1-Version
        d63
        doppeltwirkend

        CHF 467.60*

        Ab 1
        CHF 467.60*
        Ab 2
        CHF 448.90*
        Ab 5
        CHF 425.52*
        Ab 10
        CHF 397.46*

        PV11003A063L1SR063

        L1-Version
        d63
        einfachwirkend (mit Federrückstellung)

        CHF 478.10*

        Ab 1
        CHF 478.10*
        Ab 2
        CHF 458.98*
        Ab 5
        CHF 435.07*
        Ab 10
        CHF 406.39*
        Dokumentation: PV110X3ADA_SR
        Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
