2/2-Wege Kugelhahn in Messing vernickelt
Pneumatisch angetriebener Kugelhahn, 1/4“ – 4“, 40 bar, Messing vernickelt, 2500
Robuster Kugelhahn in Messing vernickelt und vollem Durchgang, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Armatur verfügt über Gewinde nach ISO 7-1 und Aufbauflansch ISO 5211 für die Automation. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Kugelhahn (Option: ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Kugelhahn (Option: ATEX), pneumatischer Schwenkantrieb (Option: ATEX)
Option: Drosselung der Schwenkgeschwindigkeit
Kugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Temperatur: -20° bis +160°C
- Gehäuse: Messing vernickelt
- Kugel: Messing verchromt
- Kugeldichtung: PTFE + O-Ring FPM
- Spindeldichtung: PTFE + O-Ring FPM
- Anschluss: Gewinde nach ISO 7-1
- Zulassung: ATEX (Option)
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)

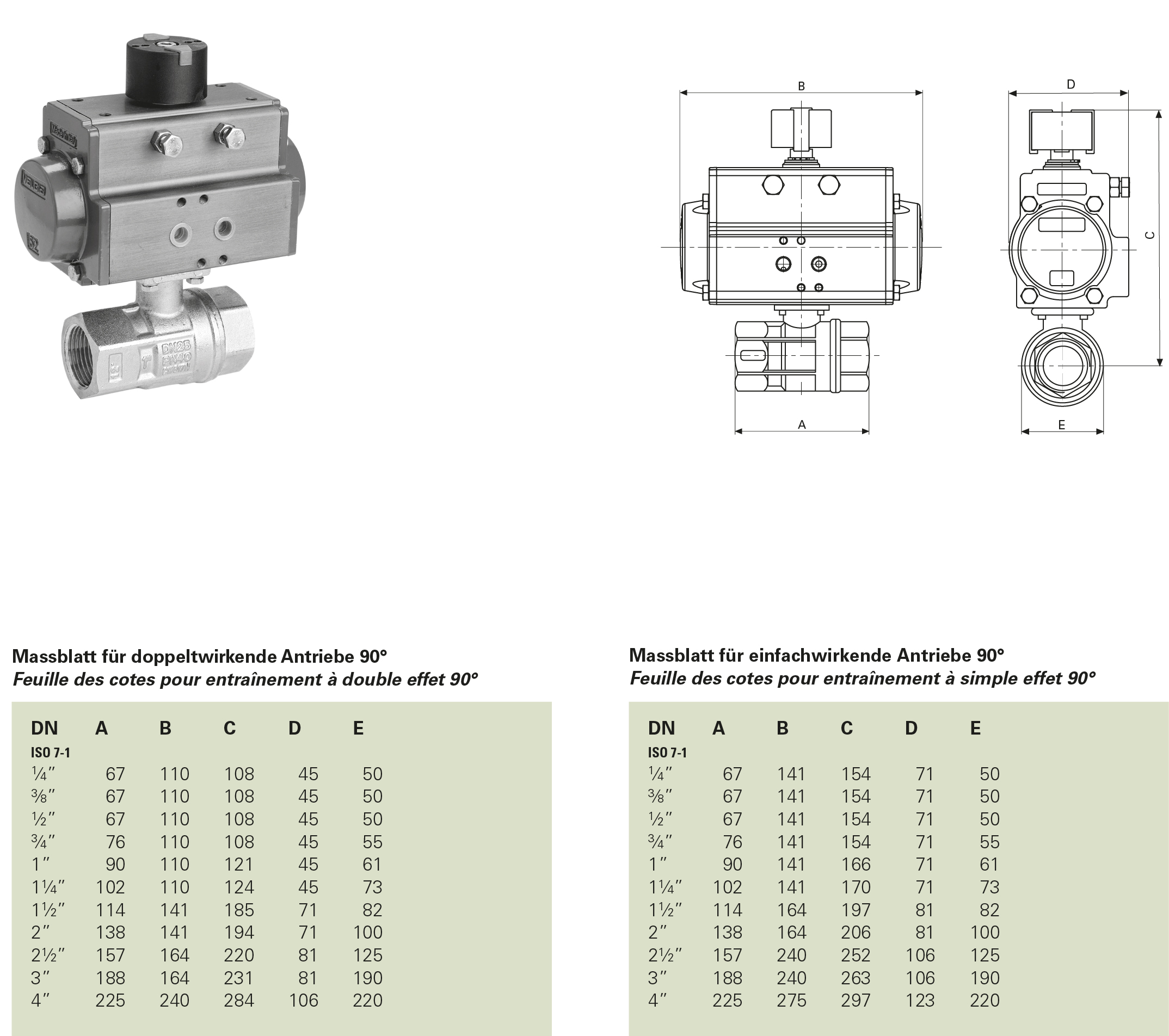

- Dokumentation: 2500DA_SR
CHF 168.50*
Produktnummer:
2500010DA032
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Innengewinde
Antriebs-Funktion
Ab
1
CHF 168.50*
Ab
2
CHF 161.76*
Ab
5
CHF 153.34*
Ab
10
CHF 143.23*
Ab
1
CHF 226.50*
Ab
2
CHF 217.44*
Ab
5
CHF 206.12*
Ab
10
CHF 192.53*
Ab
1
CHF 168.50*
Ab
2
CHF 161.76*
Ab
5
CHF 153.34*
Ab
10
CHF 143.23*
Ab
1
CHF 226.50*
Ab
2
CHF 217.44*
Ab
5
CHF 206.12*
Ab
10
CHF 192.53*
Ab
1
CHF 164.60*
Ab
2
CHF 158.02*
Ab
5
CHF 149.79*
Ab
10
CHF 139.91*
Ab
1
CHF 222.60*
Ab
2
CHF 213.70*
Ab
5
CHF 202.57*
Ab
10
CHF 189.21*
Ab
1
CHF 172.60*
Ab
2
CHF 165.70*
Ab
5
CHF 157.07*
Ab
10
CHF 146.71*
Ab
1
CHF 230.60*
Ab
2
CHF 221.38*
Ab
5
CHF 209.85*
Ab
10
CHF 196.01*
Ab
1
CHF 197.00*
Ab
2
CHF 189.12*
Ab
5
CHF 179.27*
Ab
10
CHF 167.45*
Ab
1
CHF 229.50*
Ab
2
CHF 220.32*
Ab
5
CHF 208.85*
Ab
10
CHF 195.08*
Ab
1
CHF 232.40*
Ab
2
CHF 223.10*
Ab
5
CHF 211.48*
Ab
10
CHF 197.54*
Ab
1
CHF 261.10*
Ab
2
CHF 250.66*
Ab
5
CHF 237.60*
Ab
10
CHF 221.94*
Ab
1
CHF 298.30*
Ab
2
CHF 286.37*
Ab
5
CHF 271.45*
Ab
10
CHF 253.56*
Ab
1
CHF 339.00*
Ab
2
CHF 325.44*
Ab
5
CHF 308.49*
Ab
10
CHF 288.15*
Ab
1
CHF 372.70*
Ab
2
CHF 357.79*
Ab
5
CHF 339.16*
Ab
10
CHF 316.80*
Ab
1
CHF 413.40*
Ab
2
CHF 396.86*
Ab
5
CHF 376.19*
Ab
10
CHF 351.39*
Ab
1
CHF 547.90*
Ab
2
CHF 525.98*
Ab
5
CHF 498.59*
Ab
10
CHF 465.72*
Ab
1
CHF 663.40*
Ab
2
CHF 636.86*
Ab
5
CHF 603.69*
Ab
10
CHF 563.89*
Ab
1
CHF 703.30*
Ab
2
CHF 675.17*
Ab
5
CHF 640.00*
Ab
10
CHF 597.81*
Ab
1
CHF 818.80*
Ab
2
CHF 786.05*
Ab
5
CHF 745.11*
Ab
10
CHF 695.98*
Ab
1
CHF 985.75*
Ab
2
CHF 1’066.08*
Ab
5
CHF 1’010.56*
Ab
10
CHF 943.93*
Ab
1
CHF 1’062.16*
Ab
2
CHF 1’152.86*
Ab
5
CHF 1’092.82*
Ab
10
CHF 1’020.77*
| Dokumentation: | 2500DA_SR |
|---|
