Vanne d'étranglement proportionnelle électronique, série EV

Vanne d'étranglement électronique

Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Type EV 10
Le régulateur électronique proportionnel de débit permet le réglage de l’étranglement par un signal de commande de 0 à 10 VDC. Avec une répétabilité de +/- 0.5 % et une résolution de positionnement de 0.25 %, les conditions de processus peuvent être réglées rapidement et en toute sécurité.

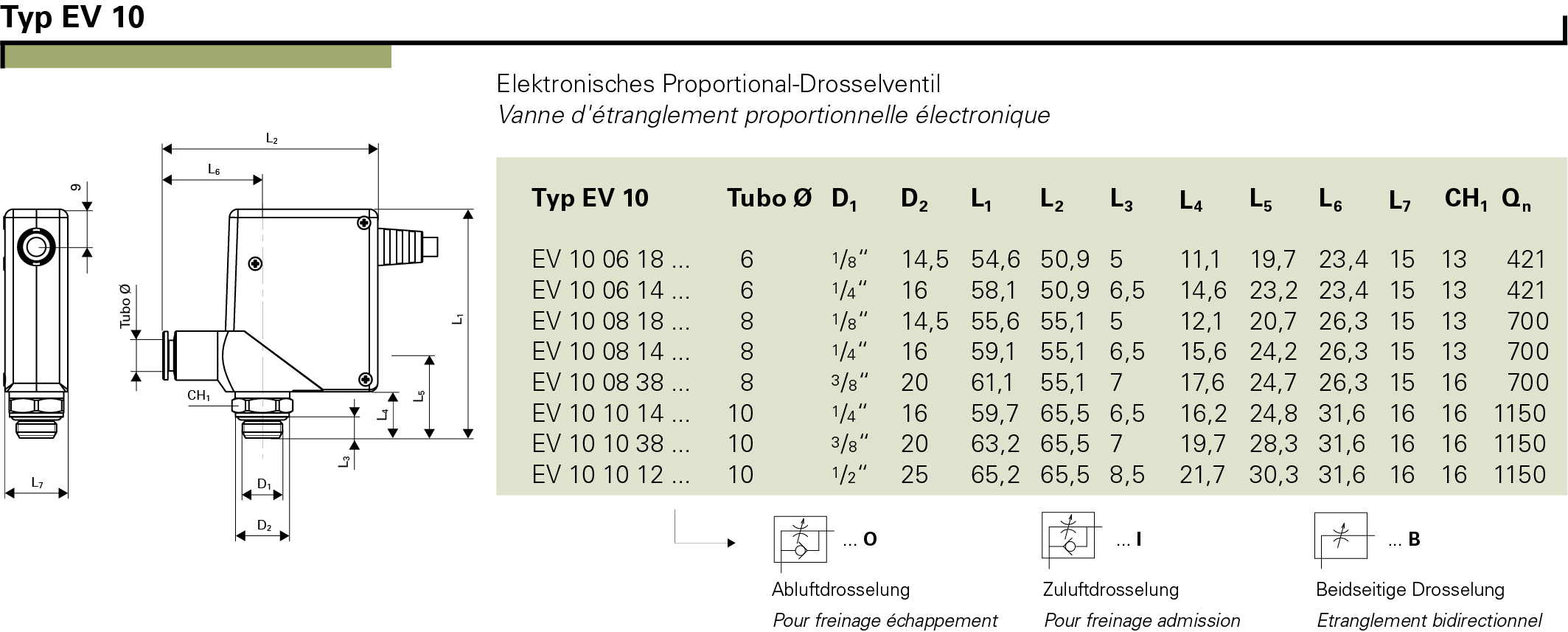

Les données CAD sont disponibles en téléchargement dans le tableau ci-dessous.
  • Pression de service: 0 - 10 bar
  • Température de service: 0° à max. +50°C
  • Boîtier: ABS
  • Corps: aluminium anodisé
  • L'axe: laiton nickelé
  • Joint: NBR
  • Raccord fileté: laiton nicklé, cylindrique selon ISO 228-1
  • Tension: 24 VDC +/-10%
  • En attente: 20 mA (0,48 W)
  • Courant absorbé max.: 30 mA
  • Puissance absorbée: 3,5 W
  • Linéarité: .+/- 1%
  • Hystérésis max.: 1%
  • Exactitude de réglage: +/- 0,5%
  • Résol. de positionnement: 0,25%
  • Temps de réglage 0-100%: 20s
    en cas de variation de 10%:  4s
    en cas de variation de 30%: 7s
    en cas de variation de 50%: 10s
  • Interface numéerique: Modbus RS485 - Semi-Duplex
  • Signal de commande: 0 - 10 VDC
  • Impédance: 10 kΩ
  • Filtre: passe-bas 1,5 kHz
  • Signal différentiel min.: Analogue : 0,1 V et Digital : 1 %
  • Signal de sortie: Mosfet open drain, 24 VDC, pull-up 100 kΩ, 500 mA max.
  • Raccordement électrique: câble blindé L= 250 mm, 6 pôles
  • Protection: IP40
Filetage
Fonction d'Etrangleurs
Tuyau

389.40 CHF*

Réf. produit : EV100618I

Disponibilité : délai de livraison 5-6 semaine

Disponibilité

Réf. produit

Filetage

Fonction d'Etrangleurs

Tuyau

EV100618O

G1/8"
Pour freinage échappement
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100818O

G1/8"
Pour freinage échappement
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100618I

G1/8"
Pour freinage admission
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100818I

G1/8"
Pour freinage admission
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100618B

G1/8"
Etranglement bidirectionnel
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100818B

G1/8"
Etranglement bidirectionnel
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100614O

G1/4"
Pour freinage échappement
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100814O

G1/4"
Pour freinage échappement
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101014O

G1/4"
Pour freinage échappement
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV100614I

G1/4"
Pour freinage admission
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100814I

G1/4"
Pour freinage admission
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101014I

G1/4"
Pour freinage admission
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV100614B

G1/4"
Etranglement bidirectionnel
6 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV100814B

G1/4"
Etranglement bidirectionnel
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101014B

G1/4"
Etranglement bidirectionnel
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV100838O

G3/8"
Pour freinage échappement
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101038O

G3/8"
Pour freinage échappement
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV100838I

G3/8"
Pour freinage admission
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101038I

G3/8"
Pour freinage admission
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV100838B

G3/8"
Etranglement bidirectionnel
8 mm
1

389.40 CHF*

À partir de 1
389.40 CHF*
À partir de 2
366.04 CHF*
À partir de 5
338.78 CHF*
À partir de 10
319.31 CHF*

EV101038B

G3/8"
Etranglement bidirectionnel
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV101012O

G1/2"
Pour freinage échappement
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV101012I

G1/2"
Pour freinage admission
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*

EV101012B

G1/2"
Etranglement bidirectionnel
10 mm
1

418.60 CHF*

À partir de 1
418.60 CHF*
À partir de 2
393.48 CHF*
À partir de 5
364.18 CHF*
À partir de 10
343.25 CHF*
Documentation: EV10
