Schnellkupplung Typ 22 CH - NW5.5 - einseitig absperrend
Die Schnellkupplung Typ 22 mit Schweizer-Profil oder ARO210, NW5.5 von Trigress Armaturen AG ist eine hochwertige Verbindungslösung aus vernickeltem Messing, die sich durch ihre Robustheit und Langlebigkeit auszeichnet. Mit einer Nennweite von 5,5 mm und einem Betriebsdruck von bis zu 35 bar eignet sie sich ideal für anspruchsvolle Anwendungen in der Pneumatik und Hydraulik. Das einseitige Absperrventil sorgt für zusätzliche Sicherheit, indem es den Druck auf der nicht verbundenen Seite hält. Diese Kupplung entspricht der CH-Norm ARO 210 und ist mit verschiedenen Stecknippeln kompatibel.
Austauschbar mit Serien: 14, 945KE, 14KE
Schnellkupplung: Effiziente Verbindungslösungen für industrielle Anwendungen
Schnellkupplungen sind unverzichtbare Komponenten in der Industrie, wenn es um die sichere und schnelle Verbindung von Leitungen für gasförmige oder flüssige Medien geht. Mit einer Vielzahl von Varianten und Materialien bieten sie optimale Lösungen für unterschiedliche Anforderungen. In diesem Beitrag stellen wir Ihnen die Vorteile und Einsatzmöglichkeiten der Schnellkupplung vor und zeigen, warum sie die ideale Wahl für Ihre Anwendungen ist.Was ist eine Schnellkupplung?
Eine Schnellkupplung ist ein Verbindungselement, das eine einfache und schnelle Verbindung zwischen zwei Leitungen ermöglicht. Sie zeichnet sich durch ihre Einhandbedienung aus, was die Handhabung besonders komfortabel macht. Dank des integrierten High-Flow-Ventils wird eine optimale Durchflussleistung bei minimalem Druckabfall gewährleistet. Dies macht die Schnellkupplung besonders geeignet für den Einsatz mit gasförmigen Medien in der Industrie.Vorteile der Schnellkupplung
- Hohe Durchflussleistung: Luftdurchflussrate bis zu 800 l/min, Wasserdurchflussrate bis zu 15 l/min bei nur 0,5 bar Druckabfall – maximale Effizienz für Ihre Anwendung.
- Robuste Materialien: Vernickeltes Messing oder Stahl sowie NBR-Dichtungen sorgen für Langlebigkeit und hohe Widerstandsfähigkeit.
- Breiter Temperaturbereich: Einsetzbar von -20°C bis +100°C – ideal für anspruchsvolle Umgebungen.
- Sicherheit: Maximaler statischer Betriebsdruck von bis zu 35 bar bei einem Sicherheitsfaktor von mindestens 4-fach.
Vielseitige Anschlussvarianten

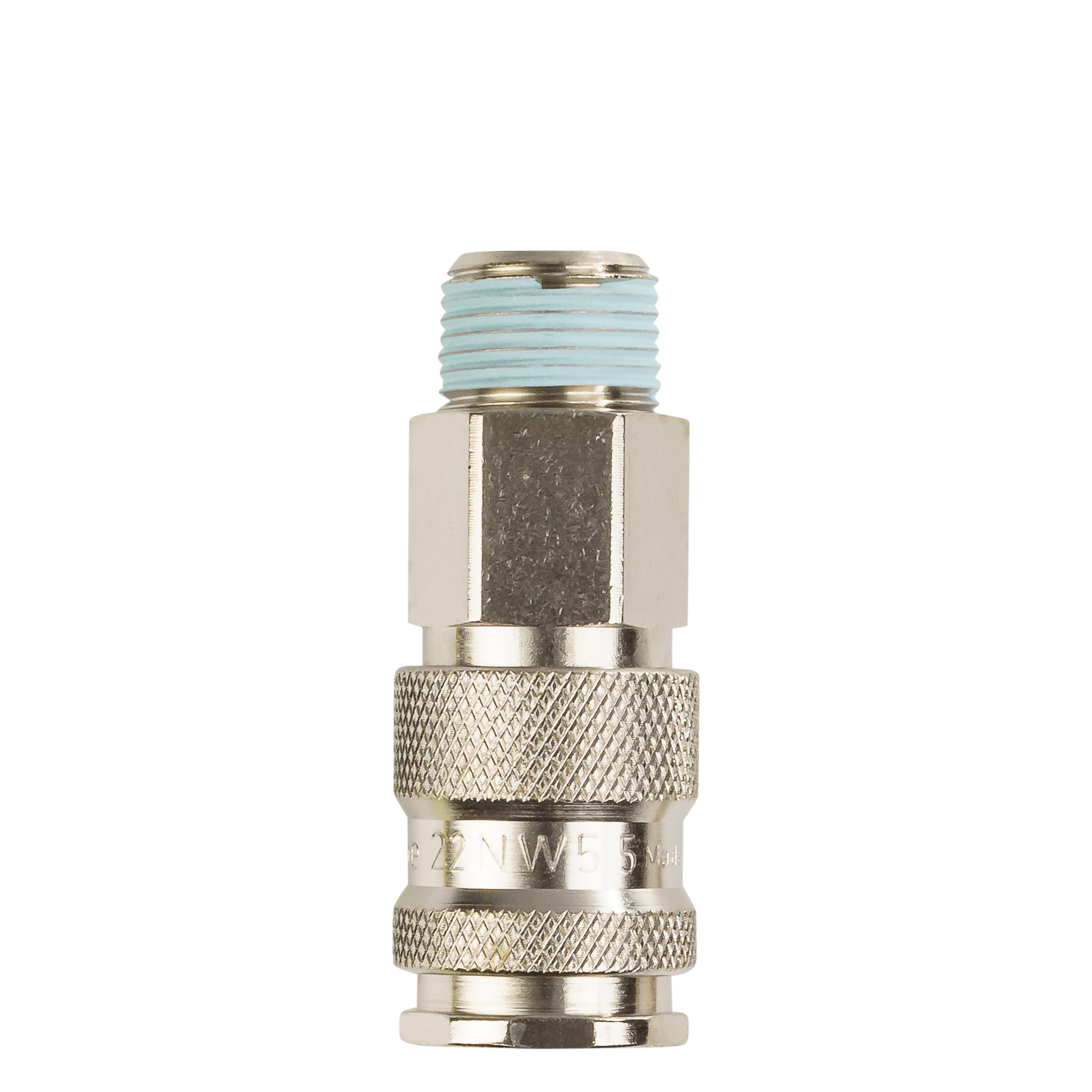

Die Schnellkupplung ist in verschiedenen Ausführungen erhältlich, darunter:- Aussengewinde: Modelle wie die 22KAAK-Serie für sichere Aussengewinde-Verbindungen.
- Innengewinde: Die 22KAIW-Serie eignet sich ideal für Innengewinde-Anwendungen.

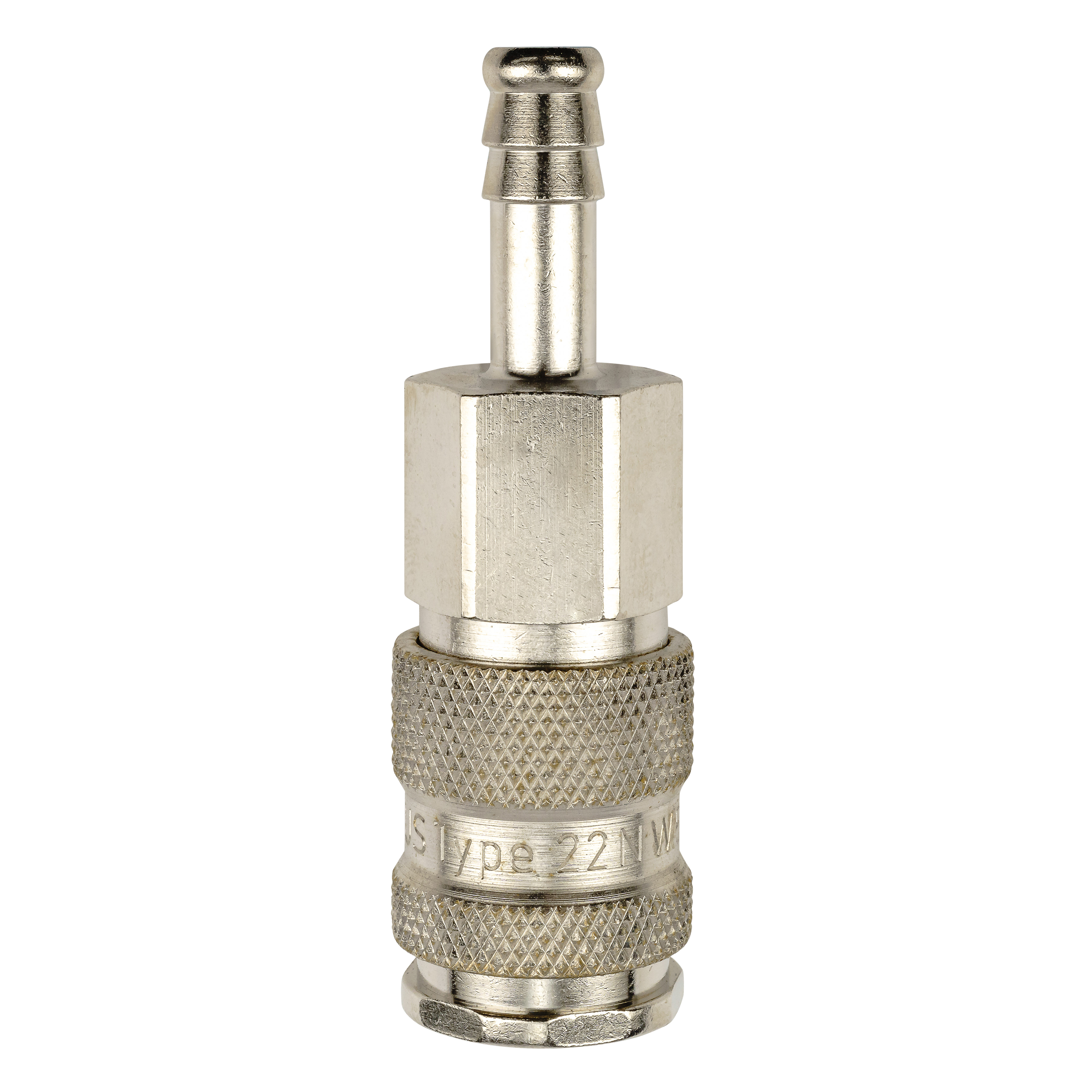

- Schlauchanschluss: Die 22KATF-Serie ermöglicht direkte Schlauchverbindungen.
- Stecknippel ohne Ventil: Varianten wie 22SFA- und 22SFIW-Serie für Anwendungen ohne Absperrventil.
Anpassungsmöglichkeiten
Auf Anfrage sind weitere Anschluss- und Dichtungsvarianten erhältlich, die speziell für unterschiedliche Medien und Temperaturbereiche optimiert sind. So lässt sich die Schnellkupplung perfekt an individuelle Anforderungen anpassen.Anwendungsbereiche
Schnellkupplungen finden in zahlreichen Industriebereichen Anwendung, darunter:- Automobilindustrie: Für Druckluftsysteme und Hydraulikleitungen
- Chemische Industrie: Für den sicheren Transport von gasförmigen Medien
- Maschinenbau: Für die Verbindung von Kühl- und Schmiermittelleitungen
