2/2-Wege Kompaktflanschkugelhahn in Stahlguss
Elektrisch angetriebener Kugelhahn, DN15 – DN150, 16 bar, Stahlguss, 8410
Elektrisch angetriebener, hochwertiger Flanschkugelhahn in Stahlguss und Wafer-Bauform. Die Armatur verfügt über TA-Luft, Zulassungen. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.

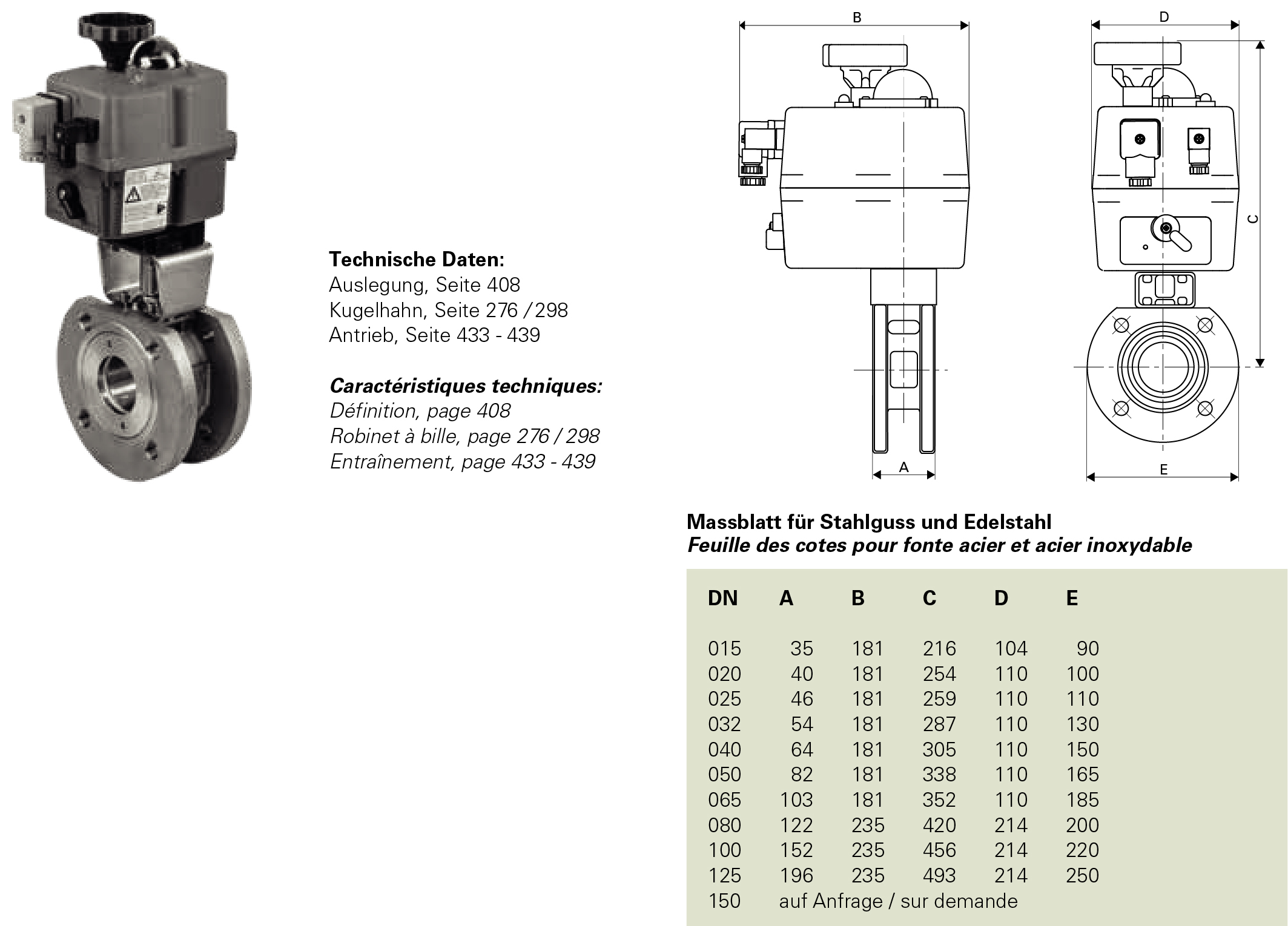

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Flanschkugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +160°C
- Gehäuse: Stahl 1.0432, brüniert
- Gehäusedichtung: O-Ring FPM
- Kugel: Edelstahl 1.4301
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4301
- Spindeldichtung: PTFE + O-Ring FPM
- Flanschanschluss: DIN 2501 PN 16
- Zulassung: TA-Luft
Elektroschwenkantrieb 90°
- Spannung: DN15 L = 24 VUC oder H = 110 - 240 VUC, DN20 - DN125 S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.
- Dokumentation: 8410EL
