Sperrventil, Messing vernickelt, Serie MV

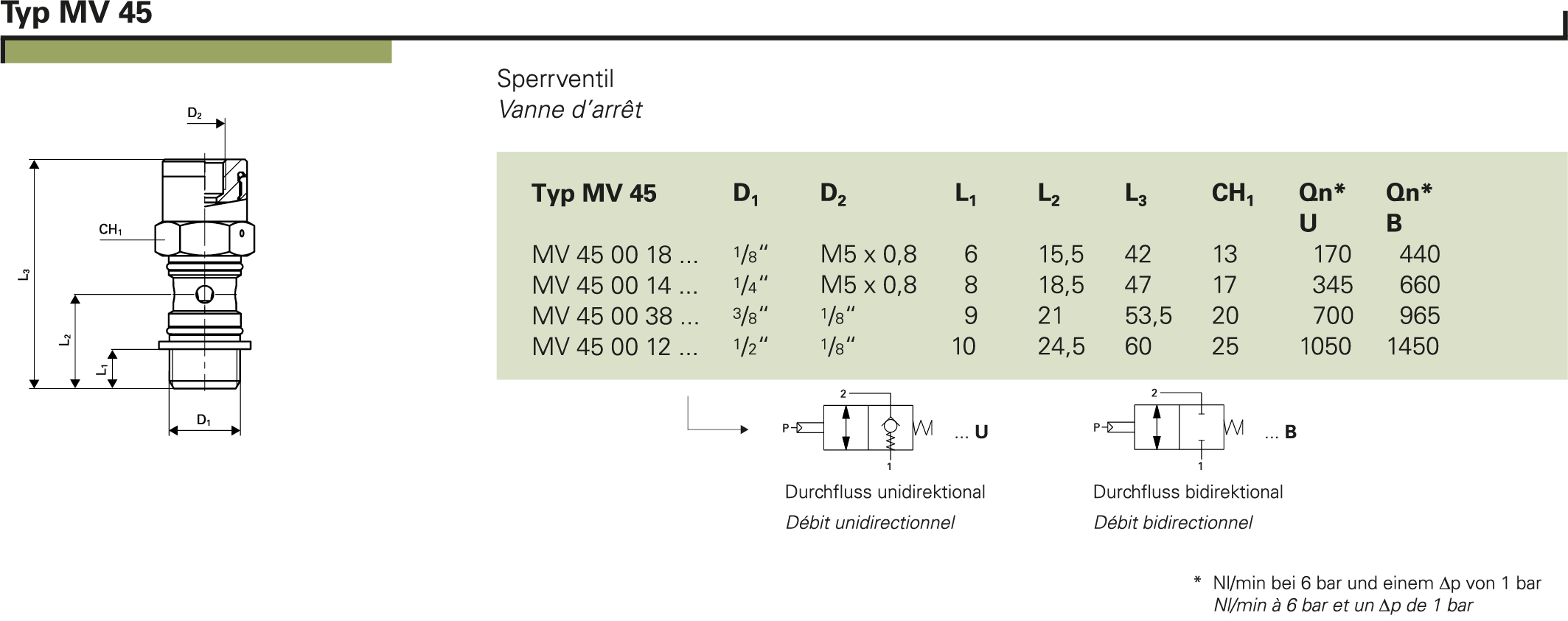

Pneumatisches Sperrventil, Messing vernickelt, MV 45
Das Sperrventil wird pneumatisch angesteuert und kann im Bereich von bis zu 10 bar und maximal 70°C eingesetzt werden. In Verbindung zu den unterschiedlichen Anschlussarten des Schwenkringstücken können sämtliche Varianten kombiniert werden. Es stehen bi-, als auch unidirektionale Ausführungen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: 0 bis max. 10 bar
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -5° bis max. +70°C
- Ventilkörper: Messing vernickelt
- Kolben: Edelstahl 1.4310
- Feder: Edelstahl 1.4310
- O-Ring: NBR
- Flachdichtung: PA6
- Gewindeanschluss: zylindrisch nach ISO 228-1
- Dokumentation: Sperrventil
CHF 25.75*
Produktnummer:
MV450018B
Verfügbarkeit: Lieferzeit 3-4 Wochen
Lager
Artikelnummer
Aussengewinde
Durchfluss
Ab
1
CHF 36.45*
Ab
5
CHF 34.26*
Ab
10
CHF 31.71*
Ab
20
CHF 29.89*
Ab
1
CHF 25.75*
Ab
5
CHF 24.21*
Ab
10
CHF 22.40*
Ab
20
CHF 21.12*
Ab
1
CHF 37.90*
Ab
5
CHF 35.63*
Ab
10
CHF 32.97*
Ab
20
CHF 31.08*
Ab
1
CHF 26.85*
Ab
5
CHF 25.24*
Ab
10
CHF 23.36*
Ab
20
CHF 22.02*
Ab
1
CHF 32.40*
Ab
5
CHF 30.46*
Ab
10
CHF 28.19*
Ab
20
CHF 26.57*
Ab
1
CHF 31.85*
Ab
5
CHF 29.94*
Ab
10
CHF 27.71*
Ab
20
CHF 26.12*
Ab
1
CHF 37.75*
Ab
5
CHF 35.49*
Ab
10
CHF 32.84*
Ab
20
CHF 30.96*
Ab
1
CHF 34.20*
Ab
5
CHF 32.15*
Ab
10
CHF 29.75*
Ab
20
CHF 28.04*
| Dokumentation: | Sperrventil |
|---|
