Kolbensteuerventile in Messing

G1/2“ – G3“, 16 – 0.5 bar, Messing, DG2D1

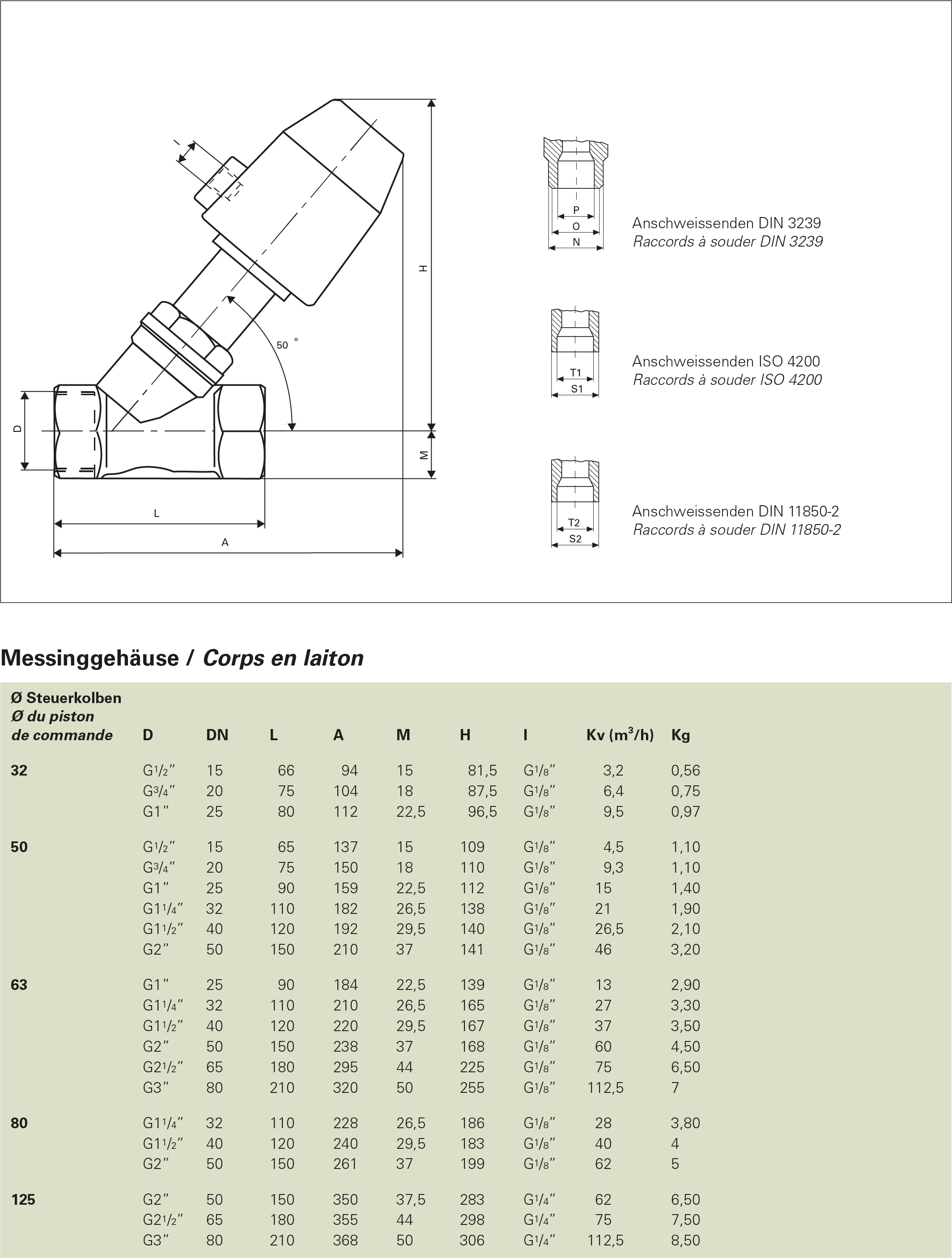

Typ DG2D1

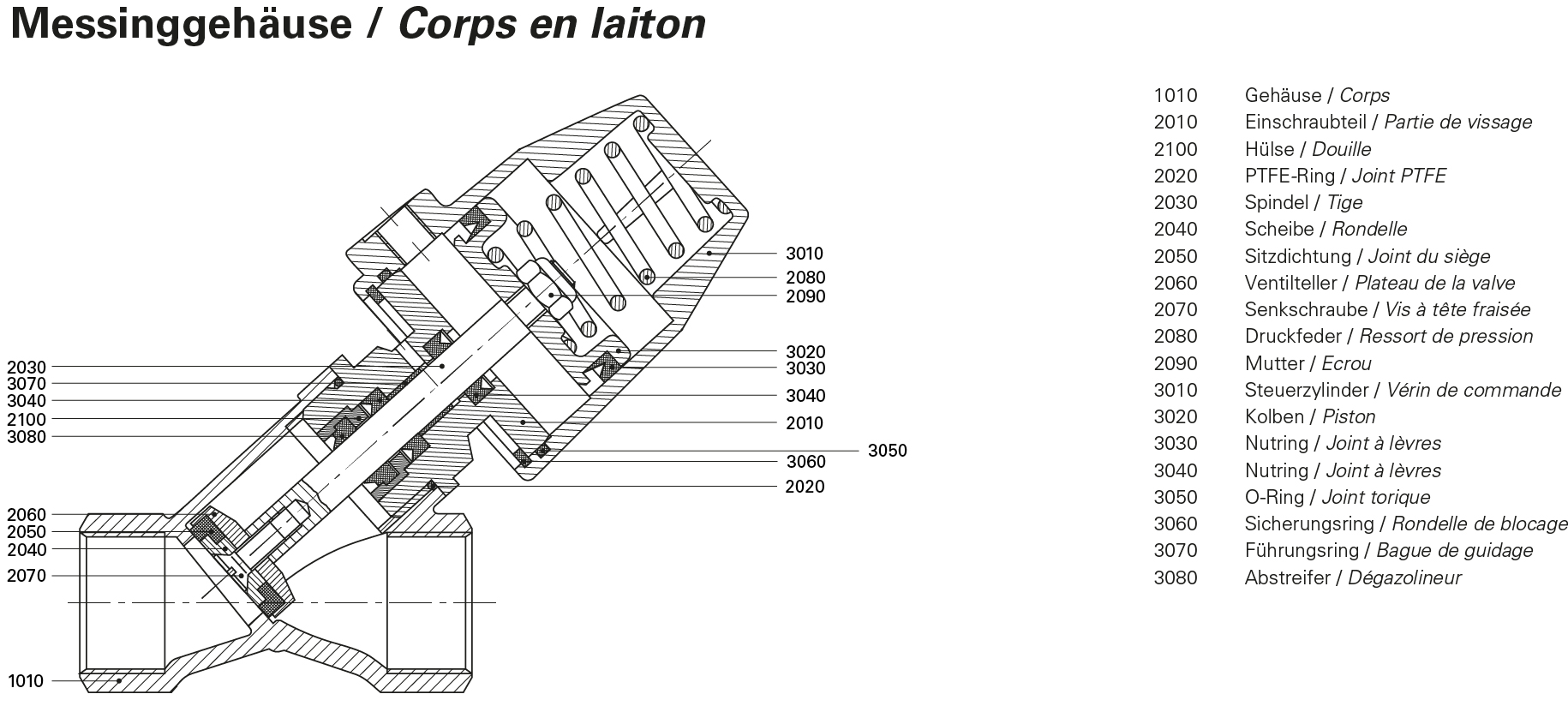

Typ DG2D1
Typ DG2D1
Typ DG2D1
Typ DG2D1
Typ DG2D1
Kolbensteuerventile in Messing dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Standardmässig handelt es sich um ein NC-Ventil (Normally Closed), das in der Ruheposition mit Federkraft geschlossen ist und gegen das Medium schliesst. Das Steuermedium wird dazu über ein Pilotventil in den Steuerzylinder geleitet, welcher mit einer Spindel und dem Sitz verbunden ist. Optionen wie Stellungsanzeigen, Endlagenrückmeldesysteme, Ruhe offen stehen auf Anfrage zur Verfügung.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Kolbensteuerventil
    • Betriebsdruck: P max. (maximaler Druck)
    • Mediumstemperatur: -10° bis +90°C
    • Umgebungstemperatur: max. +60°C
    • Gehäuse: Messing
    • Innenteile: Messing und Edelstahl
    • Steuerzylinder: Messing
    • Sitz- und Spindeldichtung: PTFE + O-Ring NBR, Steuerkolben 32mm NBR + O-Ring NBR
    • Optische Stellungsanzeige: ABS transparent
    • Anschluss: Gewinde nach ISO 228-1
    • Zulassung: ATEX (Option)

    Pneumatischer Anschluss
    • Steuerdruck: 6 - 10 bar
    • Steueranschluss: Steuerkolben Ø 32-80: G1/8",  Steuerkolben Ø 125: G1/4"
    • Medium: Druckluft nicht geölt, Wasser (Öl auf Anfrage)
    • Bauart: einfachwirkend (doppelwirkend auf Anfrage)
    Option: Elektrisch/mechanische Stellungsanzeige, Hubbegrenzung, Handbetätigung, Öl- und fettfrei, Nährungsschalter, für Vakuumanwendungen, für Vakuum und Druckanwendungen, Hochtemperatur und ATEX
    Max. Druck
    Steuerkolben
    Innengewinde

    CHF 141.45*

    Produktnummer: DG2D1620015OS

    Verfügbarkeit: Lieferzeit 3-4 Wochen

    Lager

    Artikelnummer

    Max. Druck

    Steuerkolben

    Innengewinde

    DG2D1221050OS

    0.5 bar
    50 mm
    G2"

    CHF 266.85*

    3D
    Ab 1
    CHF 266.85*
    Ab 2
    CHF 256.18*
    Ab 5
    CHF 242.83*
    Ab 10
    CHF 226.82*

    DG2D1224080OS

    1 bar
    63 mm
    G3"

    CHF 617.95*

    3D
    Ab 1
    CHF 617.95*
    Ab 2
    CHF 593.23*
    Ab 5
    CHF 562.33*
    Ab 10
    CHF 525.26*

    DG2D1222080OS

    1.5 bar
    80 mm
    G3"

    CHF 694.15*

    3D
    Ab 1
    CHF 694.15*
    Ab 2
    CHF 666.38*
    Ab 5
    CHF 631.68*
    Ab 10
    CHF 590.03*

    DG2D1221040OS

    2 bar
    50 mm
    G11/2"

    CHF 251.45*

    3D
    Ab 1
    CHF 251.45*
    Ab 2
    CHF 241.39*
    Ab 5
    CHF 228.82*
    Ab 10
    CHF 213.73*

    DG2D1224065OS

    2 bar
    63 mm
    G21/2"

    CHF 521.65*

    3D
    Ab 1
    CHF 521.65*
    Ab 2
    CHF 500.78*
    Ab 5
    CHF 474.70*
    Ab 10
    CHF 443.40*

    DG2D1222065OS

    2.5 bar
    80 mm
    G21/2"

    CHF 627.95*

    3D
    Ab 1
    CHF 627.95*
    Ab 2
    CHF 602.83*
    Ab 5
    CHF 571.43*
    Ab 10
    CHF 533.76*

    DG2D1620025OS

    3 bar
    32 mm
    G1"

    CHF 163.90*

    3D
    Ab 1
    CHF 163.90*
    Ab 2
    CHF 157.34*
    Ab 5
    CHF 149.15*
    Ab 10
    CHF 139.32*

    DG2D1221032OS

    4 bar
    50 mm
    G11/4"

    CHF 231.25*

    3D
    Ab 1
    CHF 231.25*
    Ab 2
    CHF 222.00*
    Ab 5
    CHF 210.44*
    Ab 10
    CHF 196.56*

    DG2D1223080OS

    4 bar
    125 mm
    G3"

    CHF 989.10*

    3D
    Ab 1
    CHF 989.10*
    Ab 2
    CHF 949.54*
    Ab 5
    CHF 900.08*
    Ab 10
    CHF 840.74*

    DG2D1224050OS

    4.5 bar
    63 mm
    G2"

    CHF 317.00*

    3D
    Ab 1
    CHF 317.00*
    Ab 2
    CHF 304.32*
    Ab 5
    CHF 288.47*
    Ab 10
    CHF 269.45*

    DG2D1620020OS

    6 bar
    32 mm
    G3/4"

    CHF 150.40*

    3D
    Ab 1
    CHF 150.40*
    Ab 2
    CHF 144.38*
    Ab 5
    CHF 136.86*
    Ab 10
    CHF 127.84*

    DG2D1223065OS

    6 bar
    125 mm
    G21/2"

    CHF 920.80*

    3D
    Ab 1
    CHF 920.80*
    Ab 2
    CHF 883.97*
    Ab 5
    CHF 837.93*
    Ab 10
    CHF 782.68*

    DG2D1221025OS

    8 bar
    50 mm
    G1"

    CHF 188.65*

    3D
    Ab 1
    CHF 188.65*
    Ab 2
    CHF 181.10*
    Ab 5
    CHF 171.67*
    Ab 10
    CHF 160.35*

    DG2D1224040OS

    8 bar
    63 mm
    G11/2"

    CHF 274.85*

    3D
    Ab 1
    CHF 274.85*
    Ab 2
    CHF 263.86*
    Ab 5
    CHF 250.11*
    Ab 10
    CHF 233.62*

    DG2D1222050OS

    8 bar
    80 mm
    G2"

    CHF 391.20*

    3D
    Ab 1
    CHF 391.20*
    Ab 2
    CHF 375.55*
    Ab 5
    CHF 355.99*
    Ab 10
    CHF 332.52*

    DG2D1620015OS

    10 bar
    32 mm
    G1/2"

    CHF 141.45*

    3D
    Ab 1
    CHF 141.45*
    Ab 2
    CHF 135.79*
    Ab 5
    CHF 128.72*
    Ab 10
    CHF 120.23*

    DG2D1224032OS

    10 bar
    63 mm
    G11/4"

    CHF 256.80*

    3D
    Ab 1
    CHF 256.80*
    Ab 2
    CHF 246.53*
    Ab 5
    CHF 233.69*
    Ab 10
    CHF 218.28*

    DG2D1221020OS

    12 bar
    50 mm
    G3/4"

    CHF 184.05*

    3D
    Ab 1
    CHF 184.05*
    Ab 2
    CHF 176.69*
    Ab 5
    CHF 167.49*
    Ab 10
    CHF 156.44*

    DG2D1223050OS

    12 bar
    125 mm
    G2"

    CHF 760.35*

    3D
    Ab 1
    CHF 760.35*
    Ab 2
    CHF 729.94*
    Ab 5
    CHF 691.92*
    Ab 10
    CHF 646.30*

    DG2D1222040OS

    15 bar
    80 mm
    G11/2"

    CHF 351.05*

    3D
    Ab 1
    CHF 351.05*
    Ab 2
    CHF 337.01*
    Ab 5
    CHF 319.46*
    Ab 10
    CHF 298.39*

    DG2D1221015OS

    16 bar
    50 mm
    G1/2"

    CHF 184.05*

    3D
    Ab 1
    CHF 184.05*
    Ab 2
    CHF 176.69*
    Ab 5
    CHF 167.49*
    Ab 10
    CHF 156.44*

    DG2D1224025OS

    16 bar
    63 mm
    G1"

    CHF 250.80*

    3D
    Ab 1
    CHF 250.80*
    Ab 2
    CHF 240.77*
    Ab 5
    CHF 228.23*
    Ab 10
    CHF 213.18*

    DG2D1222032OS

    16 bar
    80 mm
    G11/4"

    CHF 333.05*

    3D
    Ab 1
    CHF 333.05*
    Ab 2
    CHF 319.73*
    Ab 5
    CHF 303.08*
    Ab 10
    CHF 283.09*
    Dokumentation: DG2DX
