Kolbensteuerventile in Edelstahl

G1/2“ – G2“, 32 – 1 bar, Edelstahl, DG2D3

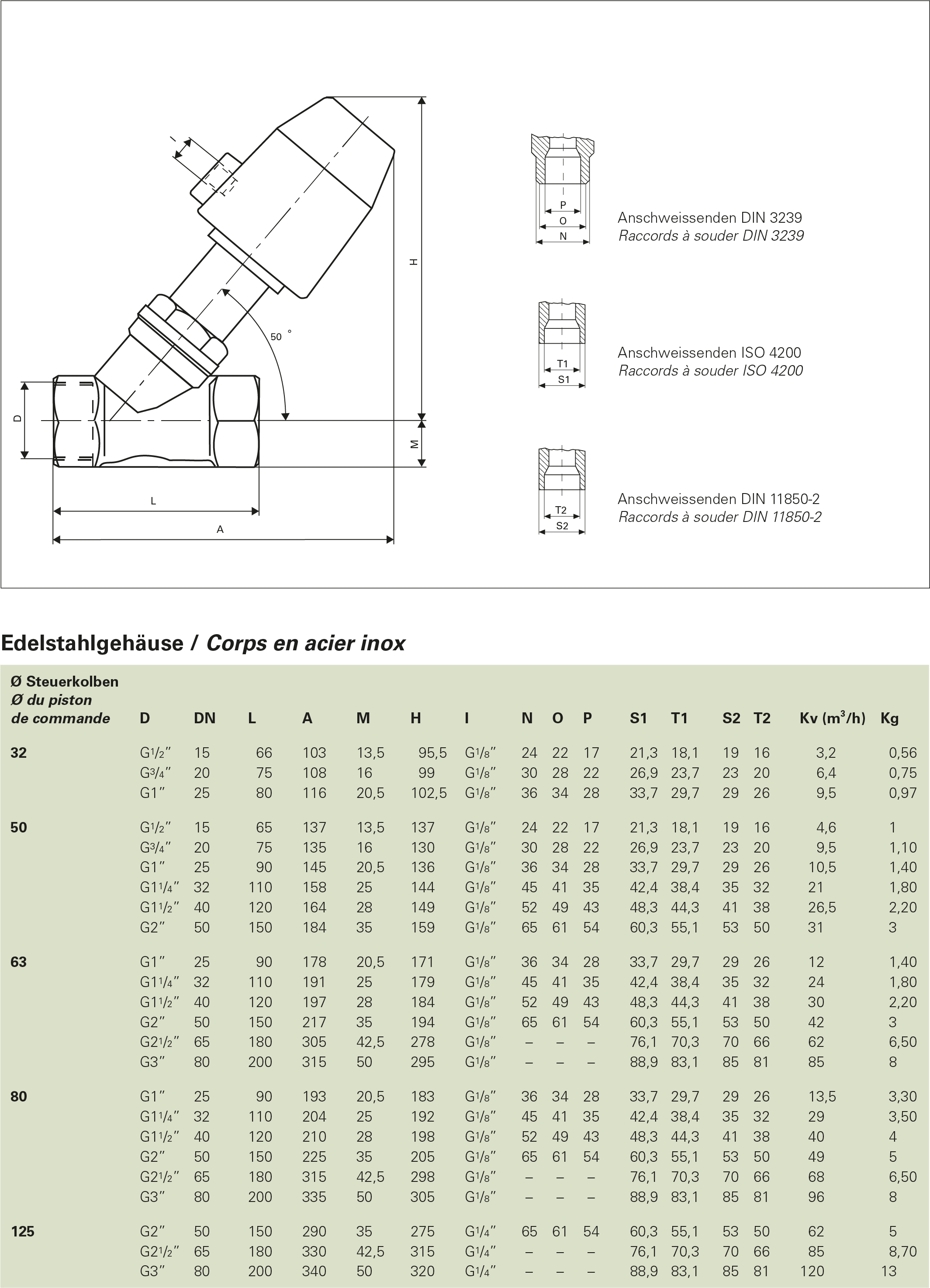

Typ DG2D3
Typ DG2D3
Typ DG2D3
Typ DG2D3
Typ DG2D3
Typ DG2D3
Kolbensteuerventile in Edelstahl dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Standardmässig handelt es sich um ein NC-Ventil (Normally Closed), das in der Ruheposition mit Federkraft geschlossen ist und gegen das Medium schliesst. Das Steuermedium wird dazu über ein Pilotventil in den Steuerzylinder geleitet, welcher mit einer Spindel und dem Sitz verbunden ist. Optionen wie Stellungsanzeigen, Endlagenrückmeldesysteme, Ruhe offen stehen auf Anfrage zur Verfügung.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Kolbensteuerventil
    • Betriebsdruck: P max. (maximaler Druck)
    • Medium: Gase, Flüssigkeiten
    • Mediumstemperatur: -10° bis +90°C
    • Umgebungstemperatur: max. +60°C
    • Gehäuse: Edelstahl
    • Innenteile: Messing und Edelstahl
    • Steuerzylinder: Messing verchromt
    • Sitz- und Spindeldichtung: PTFE
    • Optische Stellungsanzeige: ABS transparent
    • Anschluss: Gewinde nach ISO 228-1
    • Zulassung: ATEX (Option)

    Pneumatischer Anschluss
    • Steuerdruck: 6 - 10 bar
    • Steueranschluss: Steuerkolben Ø 32-80: G1/8",  Steuerkolben Ø 125: G1/4"
    • Medium: Druckluft nicht geölt, Wasser (Öl auf Anfrage)
    • Bauart: einfachwirkend (doppelwirkend auf Anfrage)
    Option: Elektrisch/mechanische Stellungsanzeige, Hubbegrenzung, Handbetätigung, Öl- und fettfrei, Nährungsschalter, für Vakuumanwendungen, für Vakuum und Druckanwendungen, Hochtemperatur und ATEX
    Max. Druck
    Steuerkolben
    Innengewinde

    CHF 234.35*

    Produktnummer: DG2D3120015OS

    Verfügbarkeit: Lieferzeit 3-4 Wochen

    Lager

    Artikelnummer

    Max. Druck

    Steuerkolben

    Innengewinde

    DG2D3124080OS

    1 bar
    63 mm
    G3"

    CHF 1’162.10*

    3D
    Ab 1
    CHF 1’162.10*
    Ab 2
    CHF 1’115.62*
    Ab 5
    CHF 1’057.51*
    Ab 10
    CHF 987.79*

    DG2D3121040OS

    2 bar
    50 mm
    G11/2"

    CHF 359.10*

    3D
    Ab 1
    CHF 359.10*
    Ab 2
    CHF 344.74*
    Ab 5
    CHF 326.78*
    Ab 10
    CHF 305.24*

    DG2D3124065OS

    2 bar
    63 mm
    G21/2"

    CHF 928.45*

    3D
    Ab 1
    CHF 928.45*
    Ab 2
    CHF 891.31*
    Ab 5
    CHF 844.89*
    Ab 10
    CHF 789.18*

    DG2D3120025OS

    3 bar
    32 mm
    G1"

    CHF 243.70*

    3D
    Ab 1
    CHF 243.70*
    Ab 2
    CHF 233.95*
    Ab 5
    CHF 221.77*
    Ab 10
    CHF 207.15*

    DG2D3122080OS

    3 bar
    80 mm
    G3"

    CHF 1’339.30*

    3D
    Ab 1
    CHF 1’339.30*
    Ab 2
    CHF 1’285.73*
    Ab 5
    CHF 1’218.76*
    Ab 10
    CHF 1’138.41*

    DG2D3121032OS

    4 bar
    50 mm
    G11/4"

    CHF 315.40*

    3D
    Ab 1
    CHF 315.40*
    Ab 2
    CHF 302.78*
    Ab 5
    CHF 287.01*
    Ab 10
    CHF 268.09*

    DG2D3122065OS

    4 bar
    80 mm
    G21/2"

    CHF 1’033.20*

    3D
    Ab 1
    CHF 1’033.20*
    Ab 2
    CHF 991.87*
    Ab 5
    CHF 940.21*
    Ab 10
    CHF 878.22*

    DG2D3124050OS

    4.5 bar
    63 mm
    G2"

    CHF 533.70*

    3D
    Ab 1
    CHF 533.70*
    Ab 2
    CHF 512.35*
    Ab 5
    CHF 485.67*
    Ab 10
    CHF 453.65*

    DG2D3120020OS

    6 bar
    32 mm
    G3/4"

    CHF 254.65*

    3D
    Ab 1
    CHF 254.65*
    Ab 2
    CHF 244.46*
    Ab 5
    CHF 231.73*
    Ab 10
    CHF 216.45*

    DG2D3123080OS

    6 bar
    125 mm
    G3"

    CHF 1’470.20*

    3D
    Ab 1
    CHF 1’470.20*
    Ab 2
    CHF 1’411.39*
    Ab 5
    CHF 1’337.88*
    Ab 10
    CHF 1’249.67*

    DG2D3121025OS

    8 bar
    50 mm
    G1"

    CHF 269.80*

    3D
    Ab 1
    CHF 269.80*
    Ab 2
    CHF 259.01*
    Ab 5
    CHF 245.52*
    Ab 10
    CHF 229.33*

    DG2D3124040OS

    8 bar
    63 mm
    G11/2"

    CHF 447.10*

    3D
    Ab 1
    CHF 447.10*
    Ab 2
    CHF 429.22*
    Ab 5
    CHF 406.86*
    Ab 10
    CHF 380.04*

    DG2D3122050OS

    8 bar
    80 mm
    G2"

    CHF 594.70*

    3D
    Ab 1
    CHF 594.70*
    Ab 2
    CHF 570.91*
    Ab 5
    CHF 541.18*
    Ab 10
    CHF 505.50*

    DG2D3123065OS

    8.5 bar
    125 mm
    G21/2"

    CHF 1’282.90*

    3D
    Ab 1
    CHF 1’282.90*
    Ab 2
    CHF 1’231.58*
    Ab 5
    CHF 1’167.44*
    Ab 10
    CHF 1’090.47*

    DG2D3120015OS

    10 bar
    32 mm
    G1/2"

    CHF 234.35*

    3D
    Ab 1
    CHF 234.35*
    Ab 2
    CHF 224.98*
    Ab 5
    CHF 213.26*
    Ab 10
    CHF 199.20*

    DG2D3124032OS

    10 bar
    63 mm
    G11/4"

    CHF 394.75*

    3D
    Ab 1
    CHF 394.75*
    Ab 2
    CHF 378.96*
    Ab 5
    CHF 359.22*
    Ab 10
    CHF 335.54*

    DG2D3121020OS

    12 bar
    50 mm
    G3/4"

    CHF 248.90*

    3D
    Ab 1
    CHF 248.90*
    Ab 2
    CHF 238.94*
    Ab 5
    CHF 226.50*
    Ab 10
    CHF 211.57*

    DG2D3123050OS

    12 bar
    125 mm
    G2"

    CHF 1’099.65*

    3D
    Ab 1
    CHF 1’099.65*
    Ab 2
    CHF 1’055.66*
    Ab 5
    CHF 1’000.68*
    Ab 10
    CHF 934.70*

    DG2D3122040OS

    15 bar
    80 mm
    G11/2"

    CHF 511.10*

    3D
    Ab 1
    CHF 511.10*
    Ab 2
    CHF 490.66*
    Ab 5
    CHF 465.10*
    Ab 10
    CHF 434.44*

    DG2D3124025OS

    18 bar
    63 mm
    G1"

    CHF 354.45*

    3D
    Ab 1
    CHF 354.45*
    Ab 2
    CHF 340.27*
    Ab 5
    CHF 322.55*
    Ab 10
    CHF 301.28*

    DG2D3122032OS

    20 bar
    80 mm
    G11/4"

    CHF 467.40*

    3D
    Ab 1
    CHF 467.40*
    Ab 2
    CHF 448.70*
    Ab 5
    CHF 425.33*
    Ab 10
    CHF 397.29*

    DG2D3121015OS

    25 bar
    50 mm
    G1/2"

    CHF 237.50*

    3D
    Ab 1
    CHF 237.50*
    Ab 2
    CHF 228.00*
    Ab 5
    CHF 216.13*
    Ab 10
    CHF 201.88*

    DG2D3122025OS

    32 bar
    80 mm
    G1"

    CHF 459.80*

    3D
    Ab 1
    CHF 459.80*
    Ab 2
    CHF 441.41*
    Ab 5
    CHF 418.42*
    Ab 10
    CHF 390.83*
    Dokumentation: DG2DX
