2/2-Wege Kugelhahn in Messing vernickelt
Elektrisch angetriebener Kugelhahn, 1/4“ – 4“, 40 bar, Messing vernickelt, 2500
Elektrisch angetriebener, robuster Messingkugelhahn mit Direktaufbau und Gewindeanschluss ISO 7-1 in der langen Ausührung. Der kompakte Antrieb verfügt über einen Multispannungsbereich, einen bürstenlosen Motor und kann direkt über den DIN Stecker angeschlossen werden. Im Bedarfsfall kann die Handnotbetätigung zugeschaltet werden. Optionen wie Akkupack stehen zur Verfügung.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit elektrischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Kugelhahn (Option: ATEX)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Kugelhahn (Option: ATEX)
Option: 12VUC, Akku-Sicherheitspack (bei Spannungsausfall), Stellungsregler 4-20 mA, 0-10 VDC
Kugelhahn
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Temperatur: -20° bis +160°C
- Gehäuse: Messing vernickelt
- Kugel: Messing verchromt
- Kugeldichtung: PTFE + O-Ring FPM
- Spindeldichtung: PTFE + O-Ring FPM
- Anschluss: Gewinde nach ISO 7-1
- Zulassung: ATEX (Option)
Elektroschwenkantrieb 90°
- Spannung: Rp1/4" - Rp11/4" L = 24 VUC oder H = 110 - 240 VUC, Rp11/2" - Rp4" S = 24 - 240 VAC / 24 - 135 VDC
- Einschaltdauer (ED): 75%
- Schutzart: L/H = IP65, S = IP67
- Temperatur: -20° bis +70°C
- Gehäuse: Polyamid PA6
- Elektrischer Anschluss: EN175301-803
- Heizung: 3.5W VAC, 2W VDC
- Endlagenschalter: 2 pot.freie Schliesser für die Stellungsrückmeldung (3A bei 250VAC)
Um bei Schwankungen der Aussentemperatur Kondenswasser im Gehäuse zu vermeiden, besitzt der Schwenkantrieb eine automatische integrierte Schaltraumheizung, welche bei dauerhafter Spannungsversorgung den Innenraum schützt.

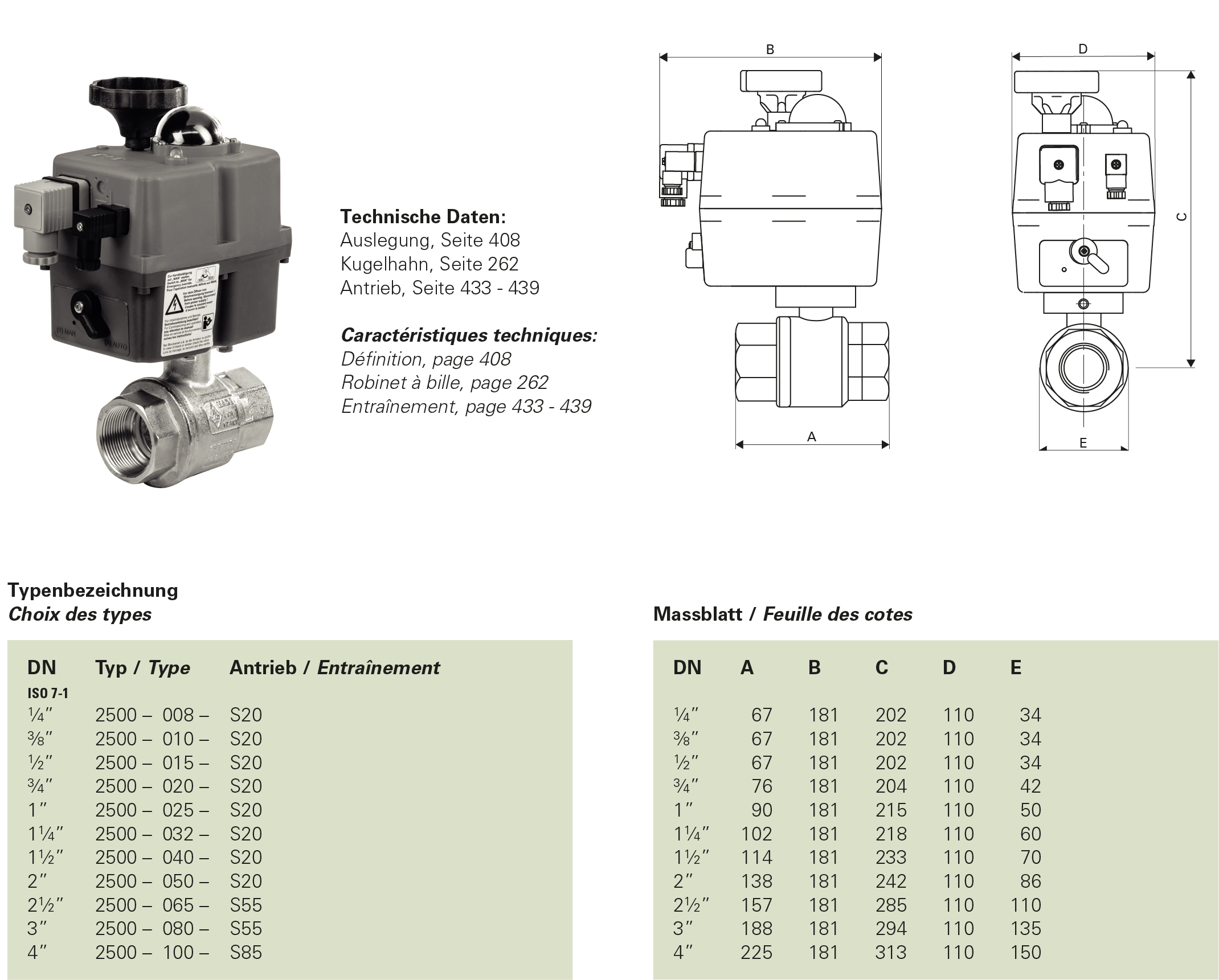

- Dokumentation: 2500EL
CHF 415.30*
Produktnummer:
2500032S20
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Innengewinde
Spannung
Ab
1
CHF 358.20*
Ab
2
CHF 343.87*
Ab
5
CHF 325.96*
Ab
10
CHF 304.47*
Ab
1
CHF 358.20*
Ab
2
CHF 343.87*
Ab
5
CHF 325.96*
Ab
10
CHF 304.47*
Ab
1
CHF 354.70*
Ab
2
CHF 340.51*
Ab
5
CHF 322.78*
Ab
10
CHF 301.50*
Ab
1
CHF 361.90*
Ab
2
CHF 347.42*
Ab
5
CHF 329.33*
Ab
10
CHF 307.62*
Ab
1
CHF 383.70*
Ab
2
CHF 368.35*
Ab
5
CHF 349.17*
Ab
10
CHF 326.15*
Ab
1
CHF 415.30*
Ab
2
CHF 398.69*
Ab
5
CHF 377.92*
Ab
10
CHF 353.01*
Ab
1
CHF 455.10*
Ab
2
CHF 436.90*
Ab
5
CHF 414.14*
Ab
10
CHF 386.84*
Ab
1
CHF 529.50*
Ab
2
CHF 508.32*
Ab
5
CHF 481.85*
Ab
10
CHF 450.08*
Ab
1
CHF 888.30*
Ab
2
CHF 852.77*
Ab
5
CHF 808.35*
Ab
10
CHF 755.06*
Ab
1
CHF 1’018.75*
Ab
2
CHF 978.00*
Ab
5
CHF 927.06*
Ab
10
CHF 865.94*
2500100S85
Rp4"
24 - 240 VUC
CHF 1’474.90*
Ab
1
CHF 1’474.90*
Ab
2
CHF 1’415.90*
Ab
5
CHF 1’342.16*
Ab
10
CHF 1’253.67*
| Dokumentation: | 2500EL |
|---|
