2/2-Wege Flanschkugelhahn in Edelstahl
Pneumatisch angetriebener Kugelhahn, DN15 – DN200, 40 – 16bar, Edelstahl, 760000
Hochwertiger Flanschkugelhahn in Edelstahl mit Einbaulänge DIN 3202-F4/5, aufgebaut mit pneumatischem Antrieb, doppelt oder einfach wirkend. Die Armatur verfügt über TA-Luft, ATEX und Fire Safe Zulassungen. Materialzeugnis 3.1 bei Bedarf verfügbar. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die Armaturen mit pneumatischem Antrieb sind so ausgelegt, dass diese unter folgenden Bedingungen einwandfrei funktionieren:
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe), pneumatischer Schwenkantrieb (Option: ATEX)
Option: DN65 - DN150 in PN40, Drosselung der Schwenkgeschwindigkeit
- Der Mindeststeuerdruck am Antrieb muss 6 bar betragen und darf 8 bar nicht übersteigen.
- Das durch die Armatur strömende Medium darf nicht dickflüssig sein und nicht entfettend wirken (z.B. Azeton, Gas, Benzin etc.). Der Mediumsdruck beträgt 6 bar bei 20°C.
- Die Endlagen von der Armatur sowie eventuelle Endlagenrückmelder werden ab Werk exakt auf 90° eingestellt.
Weichen Ihre Prozessdaten den oben aufgeführten Parametern ab, kontaktieren Sie uns bitte.
Zulassung: Flanschkugelhahn (TA-Luft, ATEX, Fire Safe), pneumatischer Schwenkantrieb (Option: ATEX)
Option: DN65 - DN150 in PN40, Drosselung der Schwenkgeschwindigkeit
Flanschkugelhahn
- Betriebsdruck: DN15 - 50: 40 bar bei 20°C, DN65 - 200: 16 bar bei 20°C
- Medium: Gase, Flüssigkeiten
- Temperatur: -20° bis +160°C
- Gehäuse: Edelstahl 1.4408
- Gehäusedichtung: PTFE
- Kugel: DN15 - 40: Edelstahl 1.4401, DN50 - 200: Edelstahl 1.4408
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4401
- Spindeldichtung: PTFE + O-Ring FPM
- Tellerfeder: Edelstahl 1.4310
- Anschluss: Flansche nach DIN 2501
- Einbaulänge: DIN 3202-F4/5
- Zulassung: TA-Luft, ATEX, Fire Safe
Pneumatischer Schwenkantrieb
- Steuerdruck: 6 - 8 bar
- Medium: Druckluft nicht geölt
- Bauart: doppelwirkend, einfachwirkend
- Temperatur: -20° bis +85°C
- Gehäuse: Aluminium eloxiert, 45- 50 Mikron
- Gehäusedeckel: Aluminiumdruckguss Polyesterpulver beschichtet
- Deckelschrauben: Edelstahl
- Kolben: Aluminiumdruckguss
- Kolbenführung: POM
- Ritzel: Stahl vernickelt
- Schwenkeinstellung: 0 bis 90°, +/- 5°
- Dichtungen: NBR
- Zulassung: ATEX (Option)
Adaption
- Bügel: Stahl verzinkt
- Mitnehmer: Stahl verzinkt
- Reduktion: Inox 1.4408 gesintert

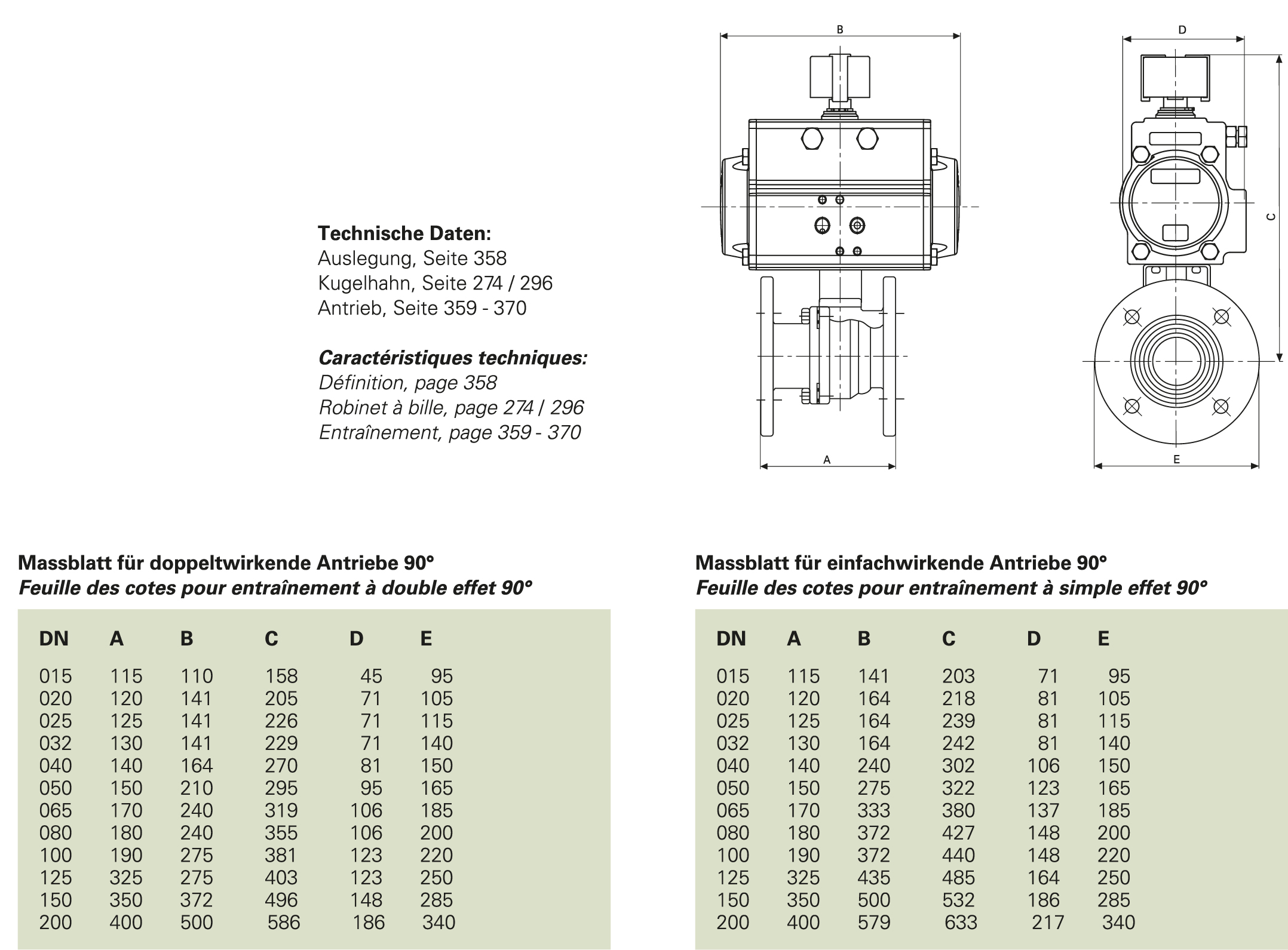

- Dokumentation: 760000DA_SR
CHF 499.80*
Produktnummer:
760000015DA032
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Antriebs-Funktion
Ab
1
CHF 499.80*
Ab
2
CHF 479.81*
Ab
5
CHF 454.82*
Ab
10
CHF 424.83*
Ab
1
CHF 544.40*
Ab
2
CHF 522.62*
Ab
5
CHF 495.40*
Ab
10
CHF 462.74*
Ab
1
CHF 573.50*
Ab
2
CHF 550.56*
Ab
5
CHF 521.89*
Ab
10
CHF 487.48*
Ab
1
CHF 574.20*
Ab
2
CHF 551.23*
Ab
5
CHF 522.52*
Ab
10
CHF 488.07*
Ab
1
CHF 623.10*
Ab
2
CHF 598.18*
Ab
5
CHF 567.02*
Ab
10
CHF 529.64*
Ab
1
CHF 661.20*
Ab
2
CHF 634.75*
Ab
5
CHF 601.69*
Ab
10
CHF 562.02*
Ab
1
CHF 686.90*
Ab
2
CHF 659.42*
Ab
5
CHF 625.08*
Ab
10
CHF 583.87*
Ab
1
CHF 730.80*
Ab
2
CHF 701.57*
Ab
5
CHF 665.03*
Ab
10
CHF 621.18*
Ab
1
CHF 864.60*
Ab
2
CHF 830.02*
Ab
5
CHF 786.79*
Ab
10
CHF 734.91*
Ab
1
CHF 839.72*
Ab
2
CHF 936.48*
Ab
5
CHF 898.99*
Ab
10
CHF 839.72*
Ab
1
CHF 1’121.50*
Ab
2
CHF 1’076.64*
Ab
5
CHF 1’020.57*
Ab
10
CHF 953.28*
Ab
1
CHF 1’249.80*
Ab
2
CHF 1’199.81*
Ab
5
CHF 1’137.32*
Ab
10
CHF 1’062.33*
Ab
1
CHF 1’228.08*
Ab
2
CHF 1’384.32*
Ab
5
CHF 1’312.22*
Ab
10
CHF 1’225.70*
Ab
1
CHF 1’682.90*
Ab
2
CHF 1’615.58*
Ab
5
CHF 1’531.44*
Ab
10
CHF 1’430.47*
Ab
1
CHF 1’491.50*
Ab
2
CHF 1’675.20*
Ab
5
CHF 1’587.95*
Ab
10
CHF 1’483.25*
Ab
1
CHF 1’752.02*
Ab
2
CHF 1’970.78*
Ab
5
CHF 1’868.14*
Ab
10
CHF 1’744.97*
Ab
1
CHF 1’818.32*
Ab
2
CHF 2’041.15*
Ab
5
CHF 1’934.84*
Ab
10
CHF 1’807.27*
Ab
1
CHF 2’016.29*
Ab
2
CHF 2’266.27*
Ab
5
CHF 2’148.24*
Ab
10
CHF 2’006.60*
Ab
1
CHF 2’994.38*
Ab
2
CHF 3’360.19*
Ab
5
CHF 3’185.18*
Ab
10
CHF 2’975.17*
Ab
1
CHF 3’407.74*
Ab
2
CHF 3’828.19*
Ab
5
CHF 3’628.81*
Ab
10
CHF 3’389.55*
Ab
1
CHF 4’248.39*
Ab
2
CHF 4’766.98*
Ab
5
CHF 4’518.70*
Ab
10
CHF 4’220.76*
Ab
1
CHF 4’925.50*
Ab
2
CHF 5’528.74*
Ab
5
CHF 5’240.78*
Ab
10
CHF 4’895.24*
Ab
1
CHF 7’848.56*
Ab
2
CHF 8’747.42*
Ab
5
CHF 8’291.83*
Ab
10
CHF 7’745.12*
Ab
1
CHF 8’462.18*
Ab
2
CHF 9’459.55*
Ab
5
CHF 8’966.87*
Ab
10
CHF 8’375.65*
| Dokumentation: | 760000DA_SR |
|---|
