Push-In Verschraubungen, Messing vernickelt, Serie MA

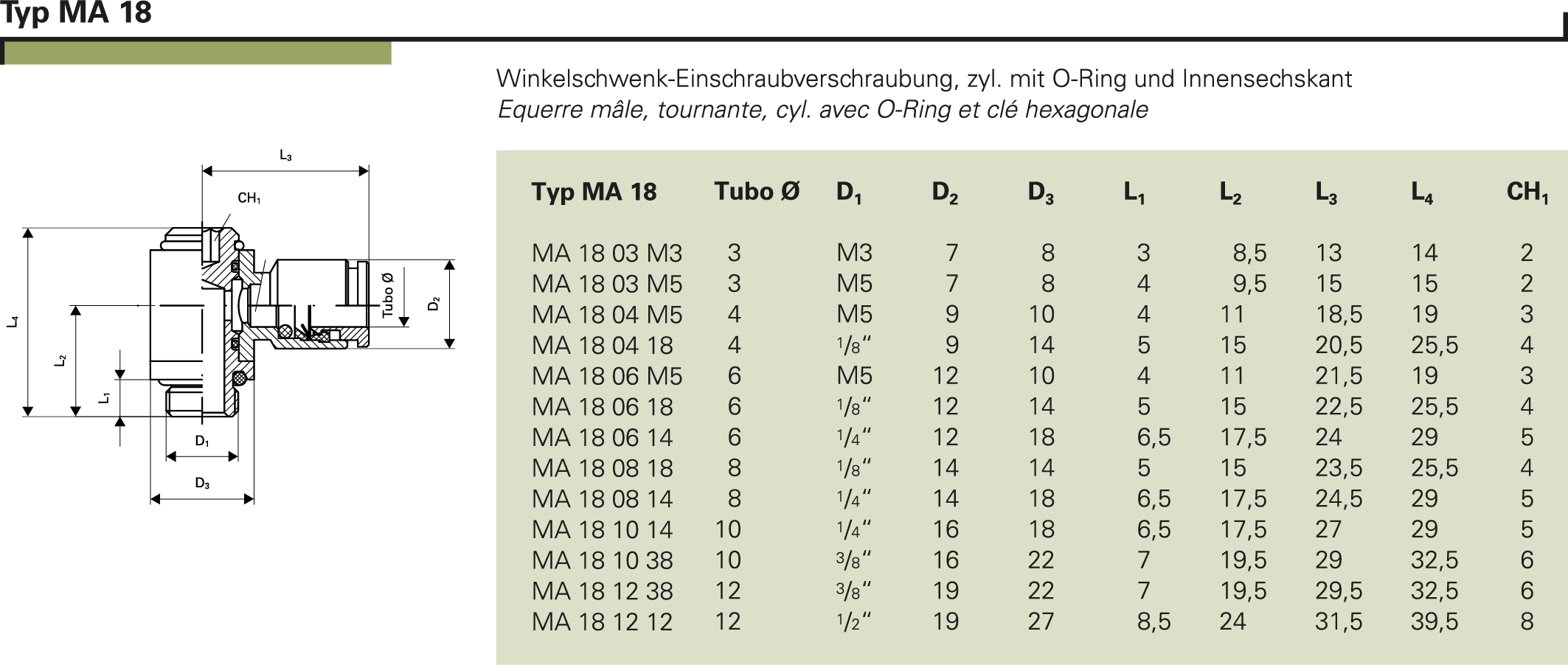

L-Schwenkverschraubung, zyl. mit O-Ring und Innensechskant, Messing vernickelt, MA 18
Push-In Verschraubung in Messing vernickelt für neutrale gasförmigen und flüssige Medien mit Einsatz in der Automation und allgemeinen Verbindungstechnik. Durch kleine Dimensionen können kompakte Lösungen realisiert werden. Geeignet für einen Temperaturbereich von -20° bis 80°C und einen Druckbereich von -0.99 bis 20bar. Diese Metallausführung bietet eine äusserst robuste Verschraubunglösung, welche mit unseren hochwertigen PE - Polyethylen, PA - Polyamid, PU - Polyurethan und PTFE - Schläuche verbaut werden kann.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: -0.99 bis max. 20 bar
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +80°C
- Körper: Messing vernickelt
- Lösering: Messing vernickelt
- Spannzange: Edelstahl 1.4310
- Gewindeanschluss: zylindrisch nach ISO 228-1, metrisch nach ISO-262
- O-Ring: NBR
- Dokumentation: Serie_MA
CHF 5.95*
Produktnummer:
MA180818
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Gewinde
Schlauch
Ab
1
CHF 8.40*
Ab
25
CHF 7.73*
Ab
50
CHF 7.14*
Ab
100
CHF 6.30*
Ab
1
CHF 8.15*
Ab
25
CHF 7.50*
Ab
50
CHF 6.93*
Ab
100
CHF 6.11*
Ab
1
CHF 5.15*
Ab
25
CHF 4.74*
Ab
50
CHF 4.38*
Ab
100
CHF 3.86*
Ab
1
CHF 5.55*
Ab
25
CHF 5.11*
Ab
50
CHF 4.72*
Ab
100
CHF 4.16*
Ab
1
CHF 5.60*
Ab
25
CHF 5.15*
Ab
50
CHF 4.76*
Ab
100
CHF 4.20*
Ab
1
CHF 5.65*
Ab
25
CHF 5.20*
Ab
50
CHF 4.80*
Ab
100
CHF 4.24*
Ab
1
CHF 5.95*
Ab
25
CHF 5.47*
Ab
50
CHF 5.06*
Ab
100
CHF 4.46*
Ab
1
CHF 6.20*
Ab
25
CHF 5.70*
Ab
50
CHF 5.27*
Ab
100
CHF 4.65*
Ab
1
CHF 6.50*
Ab
25
CHF 5.98*
Ab
50
CHF 5.53*
Ab
100
CHF 4.88*
Ab
1
CHF 8.00*
Ab
25
CHF 7.36*
Ab
50
CHF 6.80*
Ab
100
CHF 6.00*
Ab
1
CHF 9.20*
Ab
25
CHF 8.46*
Ab
50
CHF 7.82*
Ab
100
CHF 6.90*
Ab
1
CHF 11.50*
Ab
10
CHF 10.58*
Ab
20
CHF 9.78*
Ab
40
CHF 8.63*
Ab
1
CHF 13.65*
Ab
10
CHF 12.56*
Ab
20
CHF 11.60*
Ab
40
CHF 10.24*
| Betriebsdruck: | -0.99 bis max. 20 bar |
|---|---|
| Medium: | Gase, Flüssigkeiten |
| Temperaturbereich: | -20° bis max. +80°C |
| Körper: | Messing vernickelt |
| Lösering: | Messing vernickelt |
| Spannzange: | Edelstahl 1.4310 |
| Gewindeanschluss: | zylindrisch nach ISO 228-1 |
| O-Ring: | NBR |
| Dokumentation: | Serie_MA |
|---|
Schlauch
